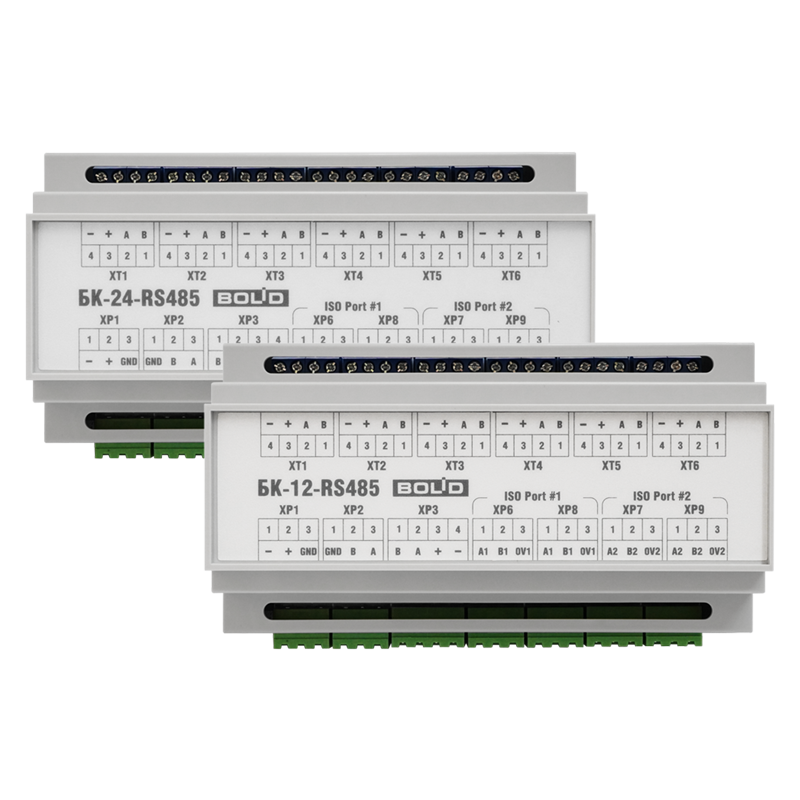

Блок коммутации БК-24-RS485-01 предназначен для установки в монтажные устройства (шкафы, боксы и т.п.) с целью организации резервированной линии связи RS-485 между компонентами блочно-модульных приборов приемно-контрольных и управления пожарных (ППКП и ППКУП) с учетом требований СП 484.1311500.2020.
БК рассчитан на совместное использование с ППКУП "Сириус" и пультом контроля и управления охранно-пожарного "С2000М" и их исполнениями:
- две изолированные линии интерфейса RS-485 для подключения к компонентам ППКП и ППКУП, расположенным за пределами монтажного устройства (шкафа, бокса)
- одна линия RS-485 для подключения компонентов ППКП внутри монтажного устройства
- 7 выходов для подключения к приборам внутреннего интерфейса RS-485
- БК осуществляет распределение питания 24 В на установленные в монтажных устройствах приборы.
| Входное напряжение питания, В | 20…29 |
| Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 | 2 |
| Количество выходов питания | 7 |
| Длина линий изолированных интерфейсов RS-485, м | 3 000 |
| Максимальный ток по одному выходу, А | 0.4 |
| Степень защиты | Определяется степенью защиты монтажного устройства |
| Собственный ток потребления мА, не более | 150 |
| Диапазон рабочих температур, °С | -30…+50 |
| Количество выходов для подключения внутреннего интерфейса RS-485 для приборов | 7 |
| Габаритные размеры, мм | 156х86х58 |
| Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства | 10 м |
| Входное напряжение питания, В | 20…29 |
| Количество выходов питания | 7 |
| Максимальный ток по одному выходу, А | 0.4 |
| Собственный ток потребления мА, не более | 150 |
| Количество выходов для подключения внутреннего интерфейса RS-485 для приборов | 7 |
| Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства | 10 м |
| Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 | 2 |
| Длина линий изолированных интерфейсов RS-485, м | 3 000 |
| Степень защиты | Определяется степенью защиты монтажного устройства |
| Диапазон рабочих температур, °С | -30…+50 |
| Габаритные размеры, мм | 156х86х58 |
| БК-12-RS485-01 | БК-24-RS485-01 | |
| Входное напряжение питания | 10…14 В | 20…28 В |
| Количество выходов для подключения питания приборов | 7 | |
| Максимальный ток по одному выходу | 0,65 А | 0,4 А |
| Собственный ток потребления (без учета подключенных приборов) | не более 150 мА | не более 80 мА |
| Количество выходов для подключения внутреннего интерфейса RS-485 для приборов | 7 | |
| Длина линии интерфейса RS-485 до каждого из приборов внутри монтажного устройства | не более 10 м | |
| Количество изолированных интерфейсов RS-485, для подключения внешних устройств по линии интерфейса RS-485 | 2 | |
| Длина линий изолированных интерфейсов RS-485 при скорости работы9600 Бит/с | не более 3000 м | |
| Степень защиты оболочки по ГОСТ 14254-2015 | Определяется степенью защиты монтажного устройства | |
| Диапазон рабочих температур | от минус 30 °С до +50 °С | |
| Габаритные размеры БК | 156х86х58 мм | |
| Масса БК | 0,2 кг | |
| Тип монтажа | на DIN-рейку | |
