Извещатель пожарный дымовой Рубеж ИП 212-1В-R3-Н-БСЗ

Извещатель выполняет следующие функции:

измерение концентрации дыма; обработку по специальным алгоритмам результатов измерений и передачу сигнала «Пожар» в приемно-контрольный прибор; индикацию режима работы извещателя; автоматическую компенсацию запыленности дымовой камеры; тестирование работоспособности с помощью магнита.

Питание и информационный обмен извещателя осуществляются по двухпроводной АЛС.

Извещатель не реагирует на изменение влажности,на наличие пламени, естественного или искусственного света.

В системе каждый извещатель занимает один адрес.

Каждый герметизированный взрывонепроницаемый кабельный ввод позволяет ввести в корпус кабель с наружным диаметром от 8 до 12 мм.

Извещатели могут быть применены во взрывоопасных зонах и помещениях 1 и 2 классов.

Маркировка взрывозащиты извещателей – 1Ех db [ib] ІІВ Т6 Gb Х, где знак ″Х″ означает особые условия эксплуатации, а именно запрещаются механические воздействия (удары, смятия) на сетку крышки извещателей величиной более, чем 0,9 Дж.

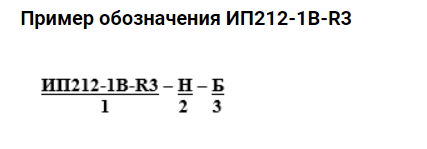

1.Тип извещателя и его модели:

• ИП212-1В-R3

2. Материал корпуса:

• А – алюминиевый сплав
• Н – коррозионностойкая сталь 12Х18Н10Т

3.Тип штуцера кабельных вводов или заглушки:

• Т (или Т-G3/4) – под прокладку кабеля диаметром от 8 до 12 мм в трубе, резьба на штуцере G3/4-B
• Т-G1/2 – под прокладку кабеля диаметром от 8 до 12 мм в трубе, резьба на штуцере G1/2-B
• К – для открытой прокладки кабеля под прокладку кабеля диаметром от 8 до 12 мм
• Б – под бронированный кабель, диаметр со снятой бронёй от 8 до 12 мм
• БСЗ – под бронированный кабель с возможностью заземления экрана кабеля внутри кабельного ввода, диаметр кабеля со снятой броней – от 5,5 до 14 мм, диаметр внешней оболочки кабеля от 10 до 19 мм;
• МG1/2 – под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве РЗ-Ц(Х)15 через соединитель металлорукава ВМ15 (РКН15, МВ(РКн)15
• МG3/4 – под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве РЗ-Ц(Х)20 через соединитель металлорукава ВМ20 (РКН20, МВ(РКн)20)
• М20 – под прокладку кабеля диаметром от 8 до 12 мм в металлорукаве Герда-МГ-16 через соединитель металлорукава Герда-СГ-Н-М20х1,5
• М20 – съемная резьбовая заглушка вместо кабельного ввода, резьба на корпусе М20х1,5;

Примечание - При необходимости поставки извещателей с разными кабельными вводами и/или заглушками обозначение писать через плюс, например: МG1/2+З-М20 или Т+БСЗ
