Устройство микросистемной автоматики УМА-14/4/3-IP54 БСК

()

Устройство микросистемной автоматики УМА-14/4/3-IP54 БСК

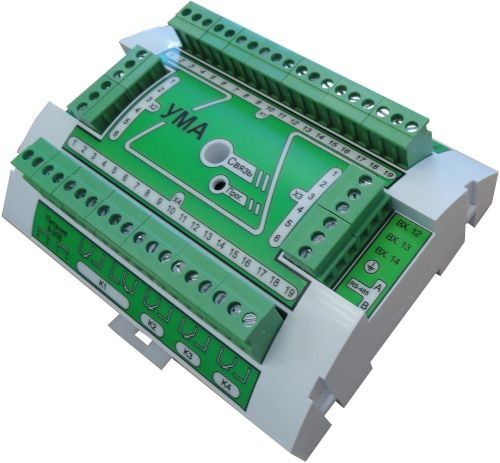

Изображение товара

Устройство микросистемной автоматики «УМА» (устройство ввода-вывода) предназначено для сбора и анализа информации с первичных датчиков, измерения и сравнения параметров, логической обработки сигналов и трансляция управляющих команд на исполнительные механизмы, выпускается в двух вариантах – в корпусе со степенью защиты IP54 и в корпусе для установки на DIN-рейку (IP20).

Конфигуратор УМА – программное обеспечение, предназначенное для создания, записи и считывания конфигурации и параметров входов и выходов устройства. Позволяет настроить каждый вход устройства под конкретный тип датчика, настроить параметры связи по сети RS-485, установить время интегрирования значения с датчиков и т. д.

В алгоритме работы, который обеспечивается микроконтроллером, реализовано выполнение следующих задач:

– контроль:

  • положений «Открыто» – «Закрыто» затворов;
  • контактных цепей сигнализаторов давления универсальных СДУ-М;
  • шлейфов сигнализации и дистанционного пуска;
  • контактных цепей манометров или датчиков давления с токовым выходом;
  • контактной цепи устройства контроля уровня жидкости УКУ-1 (сигнализатора потока жидкости СПЖ);
  • контактных цепей акселератора-сигнализатора «Стресс»;

– возможность управления:

  • пусковой обмоткой электромагнитных клапанов дистанционного пуска УУ с контролем исправности цепей на обрыв;
  • пусковой цепью эксгаустеров КПУУ «Спринт» с контролем исправности цепей на обрыв и КЗ (максимальное количество эксгаустеров 10 шт);
  • трансляцией сигналов от акселератора-сигнализатора СДЦ «Стресс» для управления обмоткой электромагнитного клапана подключения пневмолинии компрессора;
  • включением и отключением свето-звукового табло (звукового оповещателя или иного технологического оборудования);
  • цепью блокировки подкачки акселератора-сигнализатора СДЦ «Стресс»;
  • прием команд управления и передачу данных по интерфейсу RS485;
  • питание по отдельной линии дополнительных внешних устройств (датчиков, устройств, сигнализаторов, акселератора-сигнализатора);
  • визуальное отображение адресного управления светодиодными индикаторами.

Технические характеристики:

  • Напряжение питания 9…30 В;
  • Потребляемая мощность не более 3 Вт;
  • Сечение проводов, подключаемых к клеммам – не более 0,75 мм2;
  • 4 дискретных выхода типа сухой контакт (э/м реле, ток коммутации до 2А при постоянном напряжении 30 В или 0,25А при переменном напряжении 250 В);
  • 3 дискретных выхода типа транзисторный ключ (ток коммутации до 2А при постоянном напряжении 30 В);
  • 11 аналоговых входов (сопротивление 0,1…20 кОм);
  • 3 аналоговых входа (ток 0…20 мА);
  • Разрядность встроенного АЦП – 10 бит;
  • Внутреннее сопротивление аналогового входа в режиме измерения тока 180 Ом;
  • Минимальное время опроса одного аналогового входа 5 мс;
  • Предел основной приведенной погрешности измерения аналоговыми входами ±2%;
  • Интерфейс RS-485 (гальванически изолирован), скорость обмена 1200-115200 бод, протокол ModBus-RTU;
  • Разъемные клеммные соединители.

Спецавтоматика
14300
Цена
Розничная цена: 14 300 руб. 14 300 руб.экономия0 руб.
Производитель: Спецавтоматика
Артикул: 00000019383
шт В корзину Подписаться В корзине
Способы оплаты
  • Безналичный расчет
Описание

Устройство микросистемной автоматики «УМА» (устройство ввода-вывода) предназначено для сбора и анализа информации с первичных датчиков, измерения и сравнения параметров, логической обработки сигналов и трансляция управляющих команд на исполнительные механизмы, выпускается в двух вариантах – в корпусе со степенью защиты IP54 и в корпусе для установки на DIN-рейку (IP20).

Конфигуратор УМА – программное обеспечение, предназначенное для создания, записи и считывания конфигурации и параметров входов и выходов устройства. Позволяет настроить каждый вход устройства под конкретный тип датчика, настроить параметры связи по сети RS-485, установить время интегрирования значения с датчиков и т. д.

В алгоритме работы, который обеспечивается микроконтроллером, реализовано выполнение следующих задач:

– контроль:

  • положений «Открыто» – «Закрыто» затворов;
  • контактных цепей сигнализаторов давления универсальных СДУ-М;
  • шлейфов сигнализации и дистанционного пуска;
  • контактных цепей манометров или датчиков давления с токовым выходом;
  • контактной цепи устройства контроля уровня жидкости УКУ-1 (сигнализатора потока жидкости СПЖ);
  • контактных цепей акселератора-сигнализатора «Стресс»;

– возможность управления:

  • пусковой обмоткой электромагнитных клапанов дистанционного пуска УУ с контролем исправности цепей на обрыв;
  • пусковой цепью эксгаустеров КПУУ «Спринт» с контролем исправности цепей на обрыв и КЗ (максимальное количество эксгаустеров 10 шт);
  • трансляцией сигналов от акселератора-сигнализатора СДЦ «Стресс» для управления обмоткой электромагнитного клапана подключения пневмолинии компрессора;
  • включением и отключением свето-звукового табло (звукового оповещателя или иного технологического оборудования);
  • цепью блокировки подкачки акселератора-сигнализатора СДЦ «Стресс»;
  • прием команд управления и передачу данных по интерфейсу RS485;
  • питание по отдельной линии дополнительных внешних устройств (датчиков, устройств, сигнализаторов, акселератора-сигнализатора);
  • визуальное отображение адресного управления светодиодными индикаторами.

Технические характеристики:

  • Напряжение питания 9…30 В;
  • Потребляемая мощность не более 3 Вт;
  • Сечение проводов, подключаемых к клеммам – не более 0,75 мм2;
  • 4 дискретных выхода типа сухой контакт (э/м реле, ток коммутации до 2А при постоянном напряжении 30 В или 0,25А при переменном напряжении 250 В);
  • 3 дискретных выхода типа транзисторный ключ (ток коммутации до 2А при постоянном напряжении 30 В);
  • 11 аналоговых входов (сопротивление 0,1…20 кОм);
  • 3 аналоговых входа (ток 0…20 мА);
  • Разрядность встроенного АЦП – 10 бит;
  • Внутреннее сопротивление аналогового входа в режиме измерения тока 180 Ом;
  • Минимальное время опроса одного аналогового входа 5 мс;
  • Предел основной приведенной погрешности измерения аналоговыми входами ±2%;
  • Интерфейс RS-485 (гальванически изолирован), скорость обмена 1200-115200 бод, протокол ModBus-RTU;
  • Разъемные клеммные соединители.
Характеристики
Артикул производителя:00000019383Бренд:СпецавтоматикаСнято с производства:N
