Затвор дисковый предназначен для использования в различных отраслях как запорное устройство в системах технического водоснабжения и установках пожаротушения (в том числе воздушных трубопроводах). Затвор может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении (универсальное).
Для систем пожаротушения применяются только затворы дисковые с сертификатом пожарной безопасности.
Преимущества:
- Затвор может располагаться на трубопроводе, как в горизонтальном, так и в вертикальном положении.
- Максимальное рабочее гидравлическое давление, МПа: 1,6
- Максимальное рабочее пневматическое давление, МПа: 0,6
- Класс герметичности: А
- Рабочая среда: вода, воздух, пенообразователь.
- Температура рабочей среды, ºС: -15…+45
- Затворы из композиционного материала обладают меньшим весом

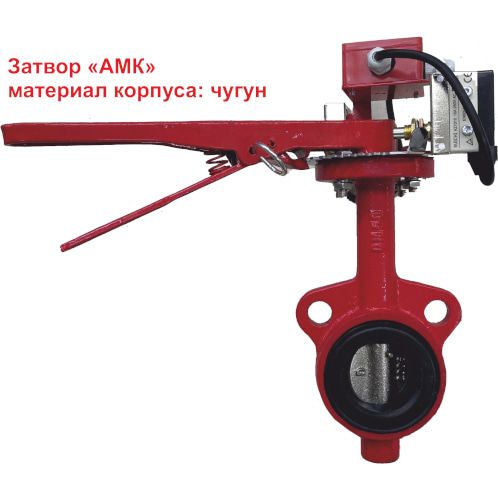

Исполнение «АМК» с устройством контроля положения (УКПЗА). С сертификатом пожарной безопасности.
Материал корпуса: чугун
DN 125, 150, 200, 250
Затвор оборудован устройством контроля положения запорной арматуры УКПЗА v1 (v2, v3 или v4). Модель УКПЗА определяет заказчик.
Пример условного обозначения затвора:
- Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v1» (v1 — с нормально разомкнутым «сухим контактом» реле, требуется питание 9…30 В)
- Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v2» (v2 — аналоговый (1 … 4 кОм), требуется питание 9…30 В)
- Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v3» (v3 — RS-485 (Modbus RTU), требуется питание 9…30 В)
- Зт 125/1,6(Р)-Ф.У3.1-«АМК-125v4» (v4 — нетокопотребляющие «сухие контакты»)
Исполнение «АК» с устройством контроля положения (УКПЗА). С сертификатом пожарной безопасности.
Материал корпуса: композиционный материал
DN 50, 65, 80, 100
Прошли сертификацию на соответствие требованиям «Технического регламента о требованиях к средствам обеспечения пожарной безопасности (ТР ЕАЭС 043/2017)» новые дисковые затворы «АК» с контролем положения запорной арматуры УКПЗА, выполненные из композиционного материла (DN 50, 65, 80, 100).
Затвор оборудован устройством контроля положения запорной арматуры УКПЗА v1 (v2, v3 или v4). Модель УКПЗА определяет заказчик.
Пример условного обозначения затвора:
- Зт 100/1,6(Р)-Ф.У3.1-«АК-100v1» (v1 — с нормально разомкнутым «сухим контактом» реле, требуется питание 9…30 В)
- Зт 100/1,6(Р)-Ф.У3.1-«АК-100v2» (v2 — аналоговый (1 … 4 кОм), требуется питание 9…30 В)
- Зт 100/1,6(Р)-Ф.У3.1-«АК-100v3» (v3 — RS-485 (Modbus RTU), требуется питание 9…30 В)
- Зт 100/1,6(Р)-Ф.У3.1-«АК-100v4» (v4 — нетокопотребляющие «сухие контакты»)
Для монтажа затвора дискового рекомендуем приобрести комплект крепежных деталей.
| DN | 50 | 65 | 80 | 100 | 125 | 150 | 200 | 250 |
| Исполнение «АМК» с устройством контроля положения (УКПЗА). Материал корпуса: чугун. Наличие сертификата пожарной безопасности | ||||||||
| Вес, кг | 8,7 | 10 | 15 | 28 | ||||
| Исполнение «АК» с устройством контроля положения (УКПЗА). Материал корпуса: композиционный материал. Наличие сертификата пожарной безопасности. | ||||||||
| Вес, кг | 1,7 | 1,8 | 2,1 | 2,7 | - | - | - | - |
| Исполнение | С контролем положения (УКПЗА v4) |
| Номинальный Диаметр | DN 100 |
| Pmax, МПа | 1,6 |
