Описание

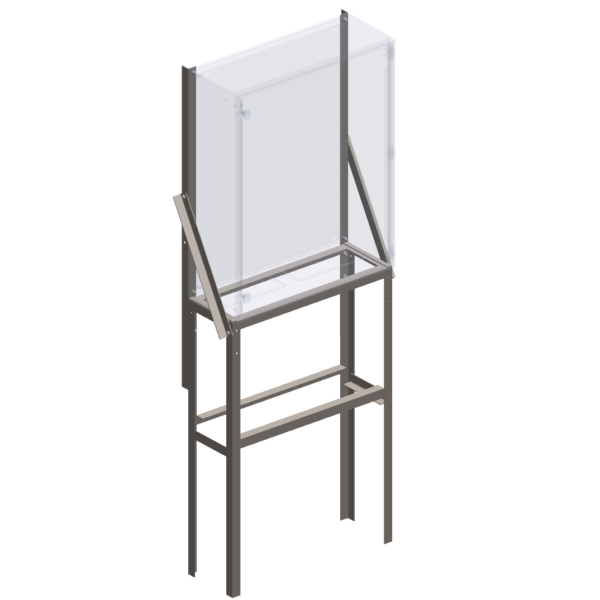

Основание напольное ОНШ-8 предназначено для установки шкафов типа ТШ, ТШВ, ШПУ высотой 1000 и 1200 мм шириной 800 мм вне помещений.
ОНШ-8 выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Основание представляет собой сборно-сварную конструкцию собранную из металлического уголка размером 40х40х3 мм.
Основание заглубляется в грунт на глубину не менее 600 мм и бетонируется. Сверху на основании с помощью болтов и уголков закрепляется шкаф в соответствии с рисунком 1. Комплект крепежа М6 или М8 выбрать в зависимости от диаметра установочных отверстий на корпусе шкафа.

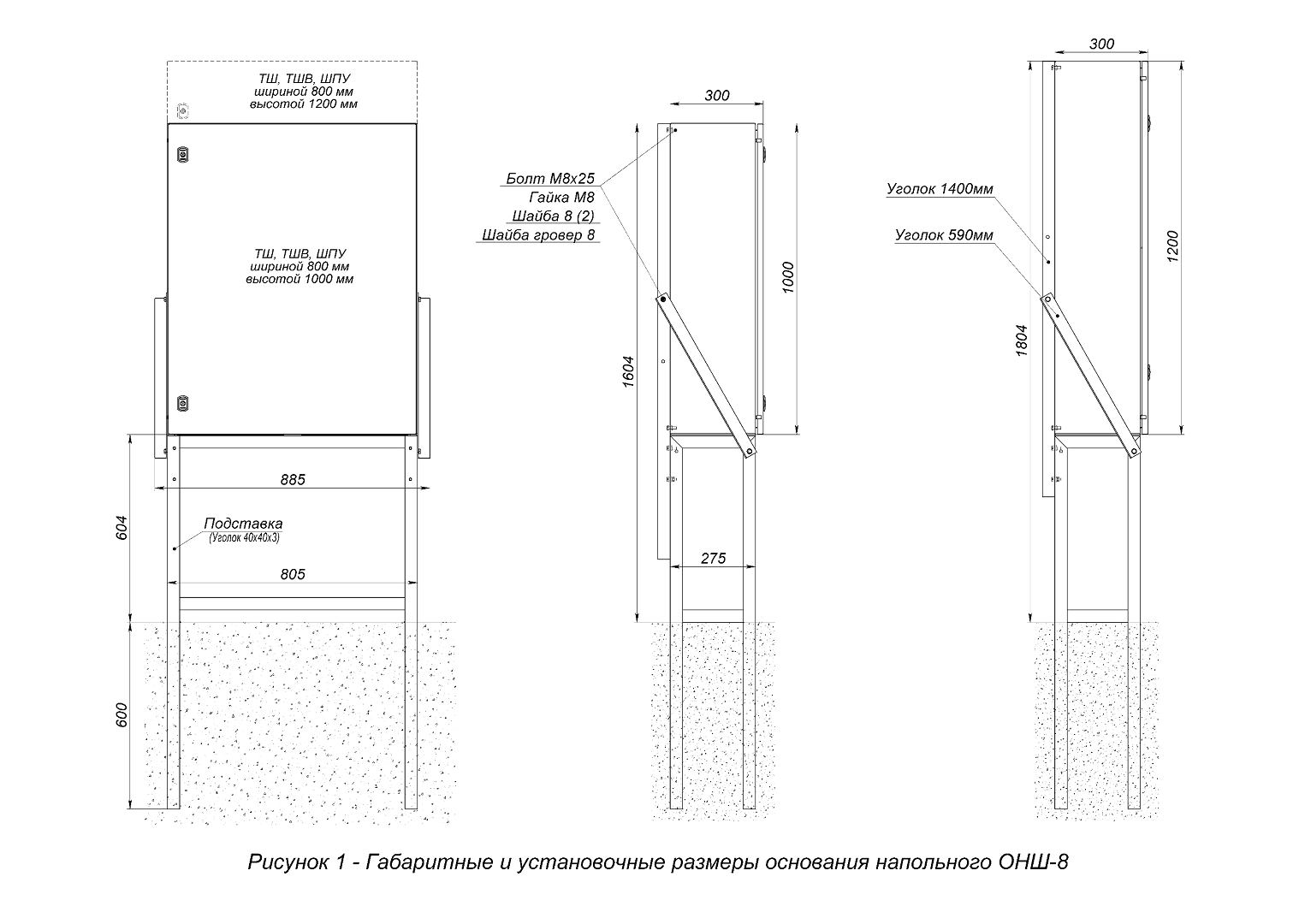

Габаритные и установочные размеры
Комплект поставки
| 1 | Подставка | 1 шт. |
| 2 | Болт М8х25 | 12 шт. |
| 3 | Гайка М8 | 12 шт. |
| 4 | Шайба 8 | 24 шт. |
| 5 | Шайба гровер 8 | 12 шт. |
| 6 | Болт М6х25 | 4 шт. |
| 7 | Гайка М6 | 4 шт. |
| 8 | Уголок 1400 мм | 2 шт. |
| 9 | Уголок 590 мм | 2 шт. |
| Характеристика | Значение |
| Габаритные размеры упаковки (ДхШхВ) | 1225х818х290 мм |
| Масса c упаковкой, не более | 30 кг |
Характеристики
