Описание
Повторитель-разветвитель ПРТ-1/3 интерфейса RS-485 является активным разветвителем интерфейса RS-485 и предназначен:
- для организации разветвленной сети управления или сбора данных;
- для организации до 3-х дополнительных сегментов сети интерфейса RS-485 типа «звезда»;
- для увеличения количества устройств в сети;
- для гальванической развязки отдельных сегментов сети RS-485.
ПРТ-1/3 выпускается по техническим условиям ТУ 4372-026-31006686-2011.
ПРТ-1/3 соответствует:
- техническим требованиям - ГОСТ Р 51558-2008;
- требованиям по безопасности – ГОСТ Р МЭК 60065-2005;
- требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99, ГОСТ Р 51317.4.5-99.
Конструктивно ПРТ-1/3 выполнен в герметичном пластмассовом корпусе 171х121х55. Степень защиты IP65.

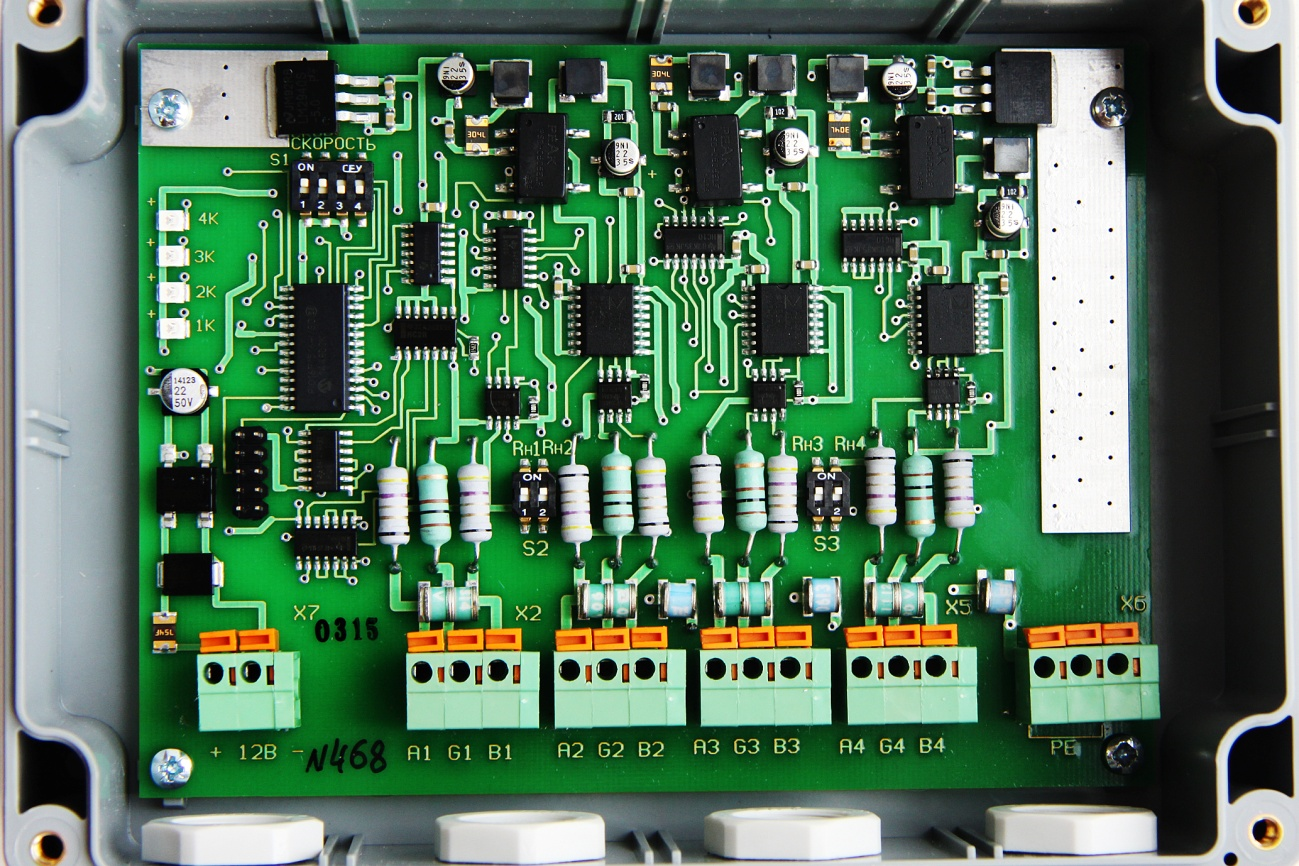

Общий вид платы
Примеры использования

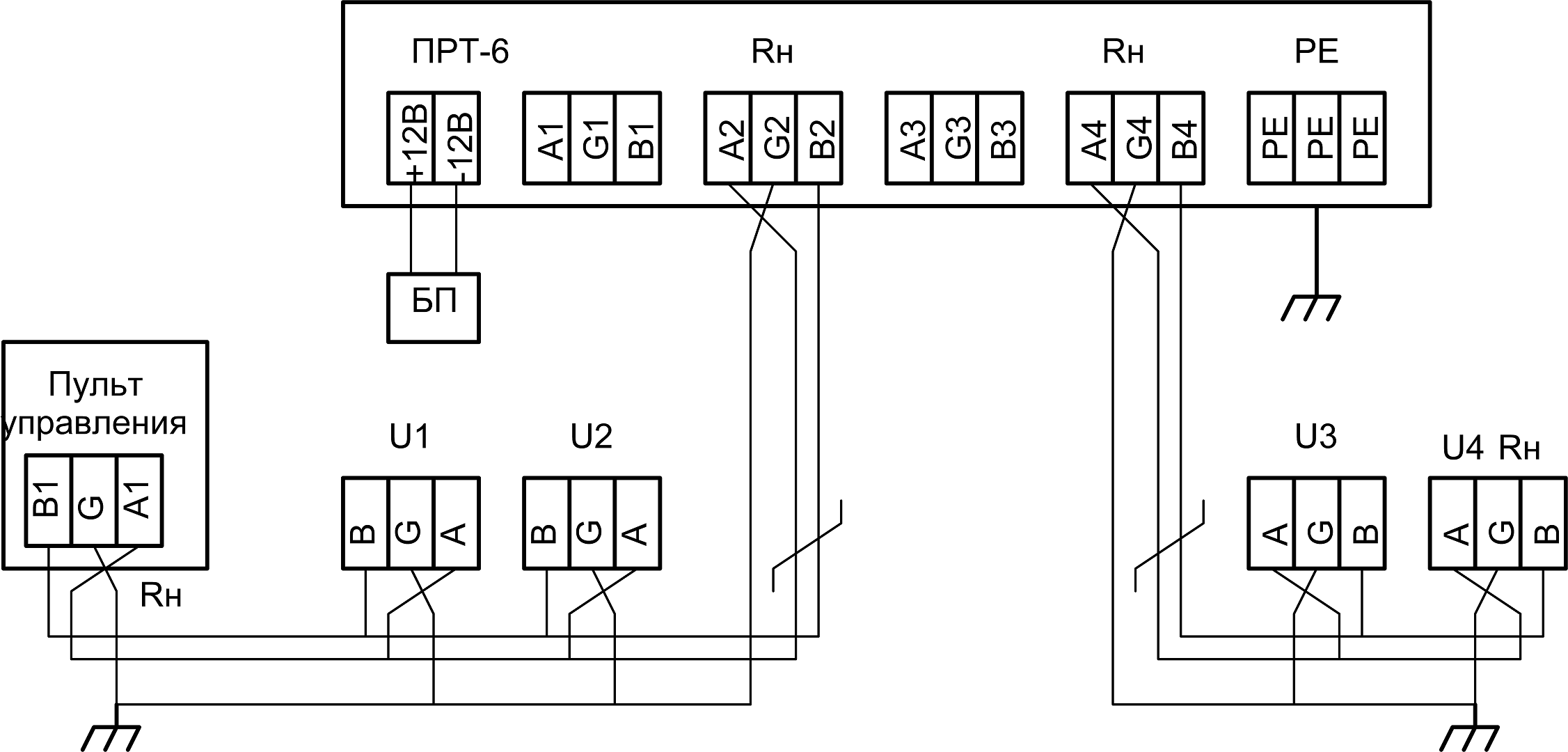

Повторитель интерфейса RS-485

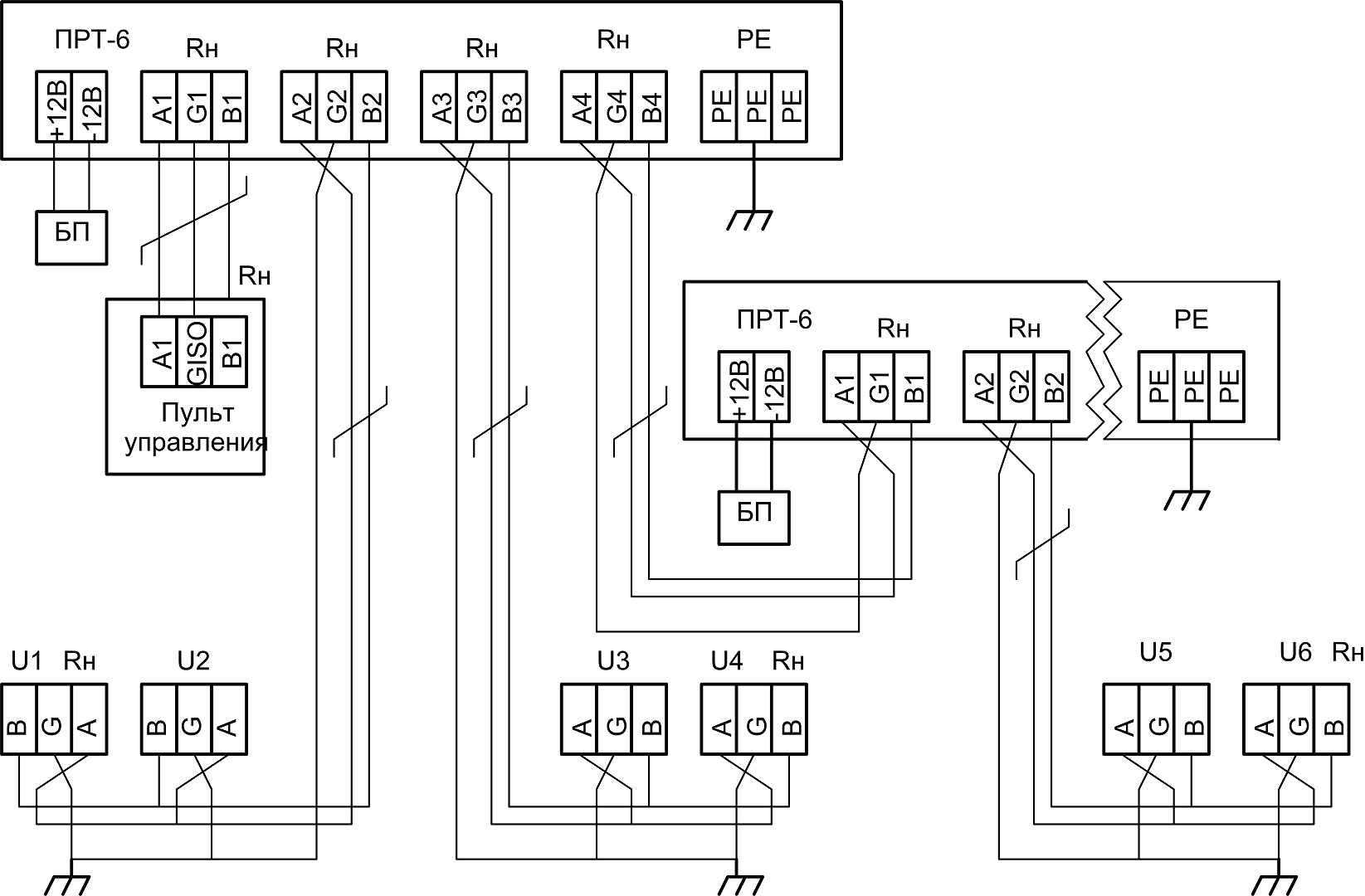

Разветвитель интерфейса RS-485
| Характеристика | Значение |
| Напряжение питания | 12 В DC |
| Потребляемый ток, не более | 400 мА |
| Параметры канала связи интерфейсов RS-485 | |
| – канал 1 | гальванически связан с блоком питания |
| – каналы 2,3,4 | гальванически изолированы между собой и с каналом 1 |
| – гальваническая изоляция между каналами | не менее 1000 В |
| – режим обмена | полудуплекс |
| – макс. дальность передачи | 1200 м на 9600 бит/c и 400 м на 115200 бит/c |
| – макс. нагрузка | до 256 устройств на каждый выход |
| – скорость передачи | от 1200 до 115200 бит/c |
| – разъемы RS-485 и питания | нажимные клеммники |
| – защита от импульсных помех цепей интерфейсов RS-485 | соответствует 3 классу условий эксплуатации ГОСТ Р 51317.4.5-99 |
| Напряжение гальванической развязки, не мене | 1000 В |
| Габаритные размеры, не более | 171 x 150 x 55 мм |
| Масса, не более | 0,5 кг |
| Диапазон рабочих температур | -40 °С ÷ + 50 °С |
Характеристики
