Описание
Термокожух ТГБ-9-PoE++ предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур) в условиях морского климата, химических производств и прочих агрессивных сред. Материал термокожуха – нержавеющая кислотостойкая аустенитная сталь.
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- стабилизацию температуры видеокамеры (встроенный вентилятор);
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха при перерывах в электропитании, исключая выход видеокамеры из строя при запуске;
- питание дополнительных устройств (например, прожектора) напряжением 12 В DC мощностью не более 17 Вт.
Термокожух соответствует:
- техническим требованиям - ГОСТ Р 51558;
- требованиям по безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ 30804.3.2, ГОСТ 30804.3.3;
- степени защиты от поражения электрическим током – III классу по ГОСТ 12.2.007.0;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.
Модуль видеокамеры изолирован от корпуса термокожуха. Термокожух выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

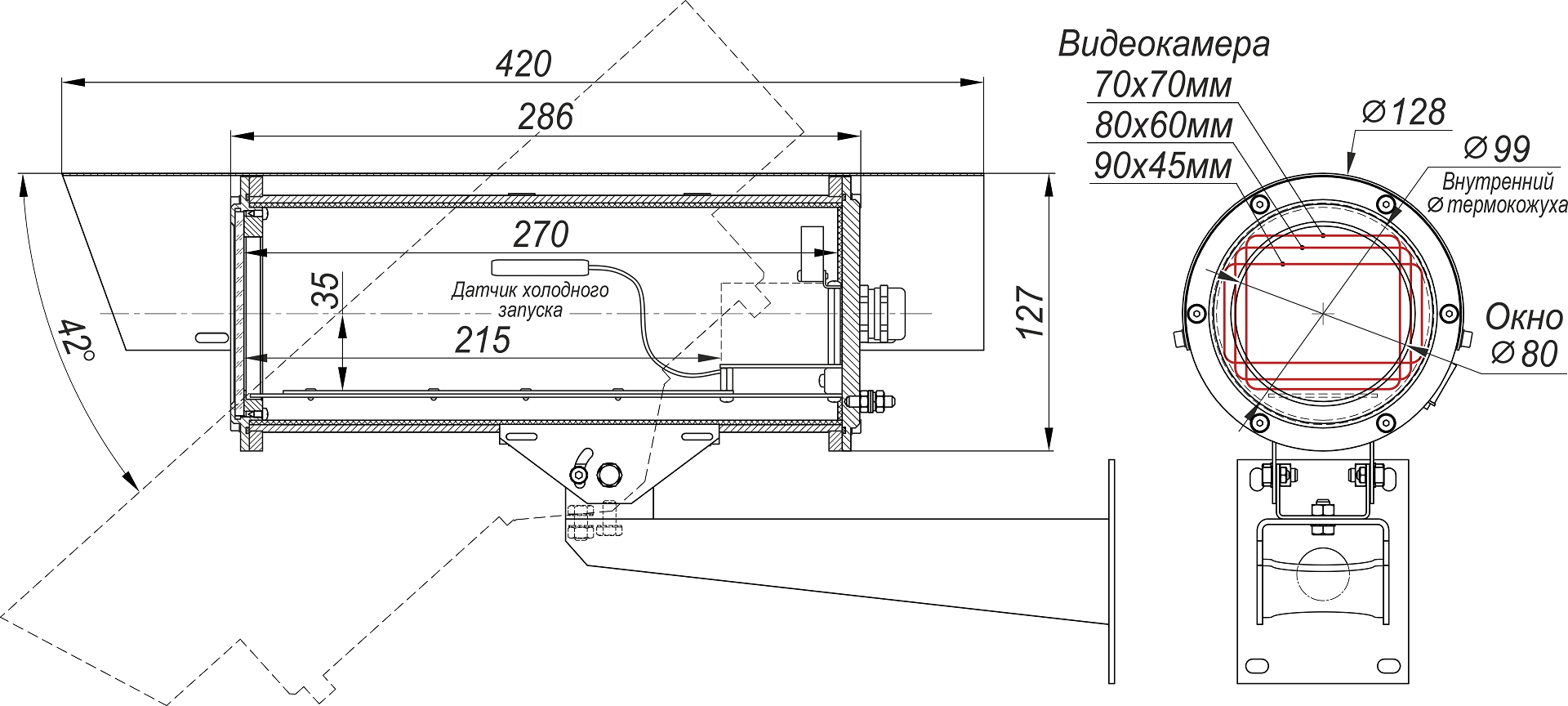

СОСТАВ. ГАБАРИТНЫЕ И УСТАНОВОЧНЫЕ РАЗМЕРЫ:
| 1 | Термокожух |
| 2 | Кабельные вводы М20х1,5-RJ45 – Ø кабеля 4-5** мм – 2 шт. (один кабельный ввод имеет заглушку) |
| 3 | Модуль для установки видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Болт фиксации шарнира М6 – 4 шт. |
| 5.2 | Винт фиксации шарнира М4 с цилиндрической головкой S=3мм – 2 шт. |
| 5.3 | Болт и гайка фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
| 8 | Вентилятор системы стабилизации температуры в термокожухе. |
** Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.
Схема подключения

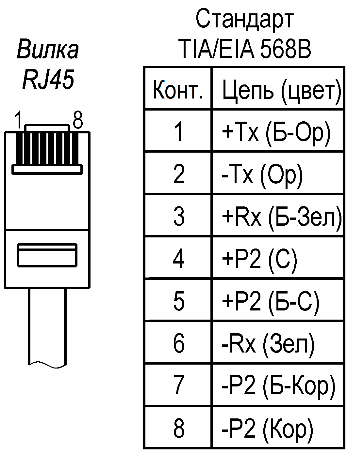

Обжимка вилки RJ45 на кабель кат.5e

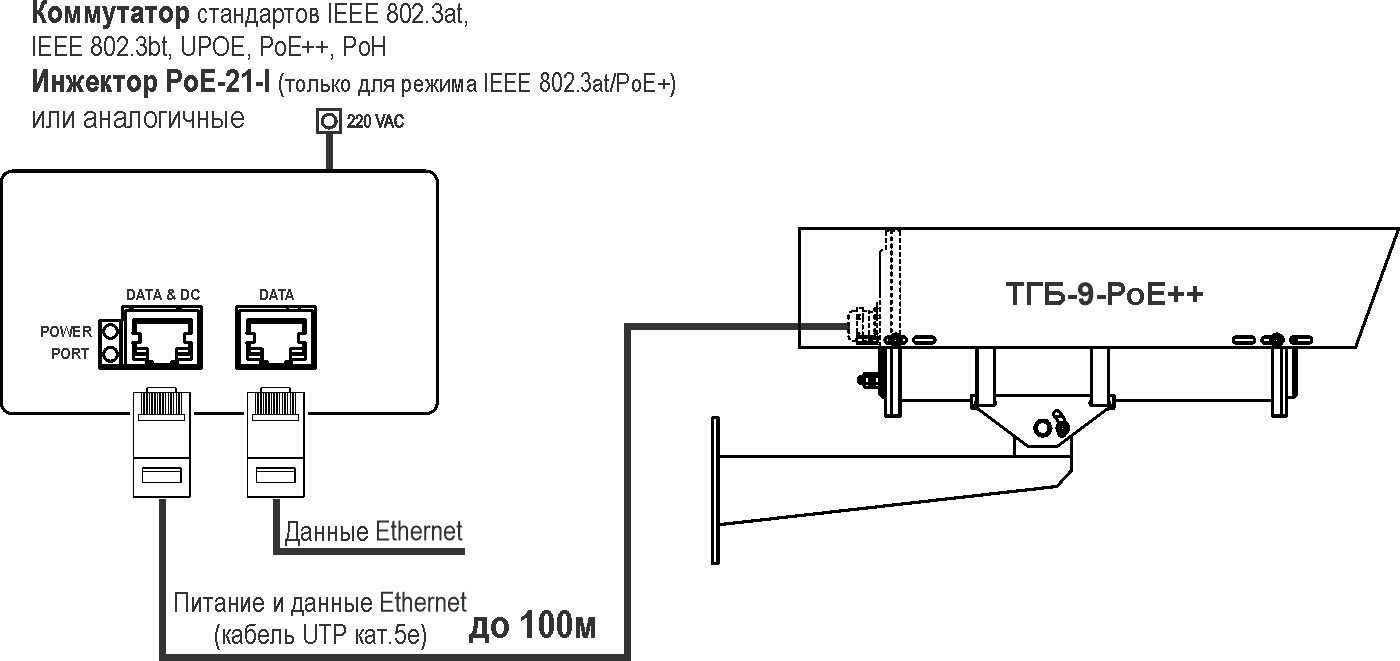

Примеры подключения термокожуха
Климатические испытания. Что имеем и чем руководствоваться
Термокожух на все IP и аналоговые случаи жизни
РoE – не панацея, а частный случай [Журнал ТЗ № 3 2013]
| ТГБ-9-РоЕ+ | ТГБ-9-РоЕ++ |
| IEEE 802.3at (PoE+) / 30 (см. таблицу ниже) | IEEE 802.3bt, PoE++, PoH, UPOE / 60 |
| Passive PoE 48…56 В / 30 (см. таблицу ниже) | Passive PoE 48…56 В / 60 |
| Стандарты IP-видеокамеры | Ethernet 10/100BASE-TX |
| IEEE 802.3af | IEEE 802.3af, at |
| 100 (см. таблицу ниже) | 100 |
| – | 12 / 1,4 |
| 6,5 | 15 |
| Температура вкл./откл. обогрева* , °С | +20 ± 3 / +25 ± 3 |
| Мощность обогрева, Вт до хол. запуска/после хол. запуска | 22 / 15 |
| 25 | 51 |
| Диапазон температуры окружающей среды при эксплуатации, °С | -60 … +50 |
| Температура вкл./откл. холодного запуска, °С | -10 ± 3 / -15 ± 3 |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Устойчивость к импульсным помехам по цепям Ethernet | класс 2 по ГОСТ Р 51317.4.5 |
| Материал корпуса | нержавеющая кислотостойкая аустенитная сталь |
| Габаритные размеры | см. рисунок |
| Масса с упаковкой, кг, не более | 7,1 |
| Режим работы | круглосуточный |
| 48 В | 50 В |
| Длина линии | |
| -55 °С | -60 °С |
| -50 °С | -55 °С |
Характеристики
