Описание
Термокожух ТГБ-7-12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги, пыли и отрицательных температур).
Термокожух обеспечивает
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- две ступени мощности обогрева, что позволяет оптимизировать электропотребление и использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150;
Термокожух ТГБ-7-12 соответствует
- техническим требованиям - ГОСТ Р 51558;
- требованиям по безопасности – ГОСТ Р МЭК 60065;
- требованиям по ЭМС – ГОСТ Р 50009, ГОСТ Р 51317.3.2, ГОСТ Р 51317.3.3;
- степени защиты от поражения электрическим током по ГОСТ 12.2.007.0 – III классу;
- климатическому исполнению – УХЛ1, 5 по ГОСТ 15150;
- степени защиты – IP66/IP68 по ГОСТ 14254.
Модуль видеокамеры изолирован от корпуса термокожуха.
Термокожух выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

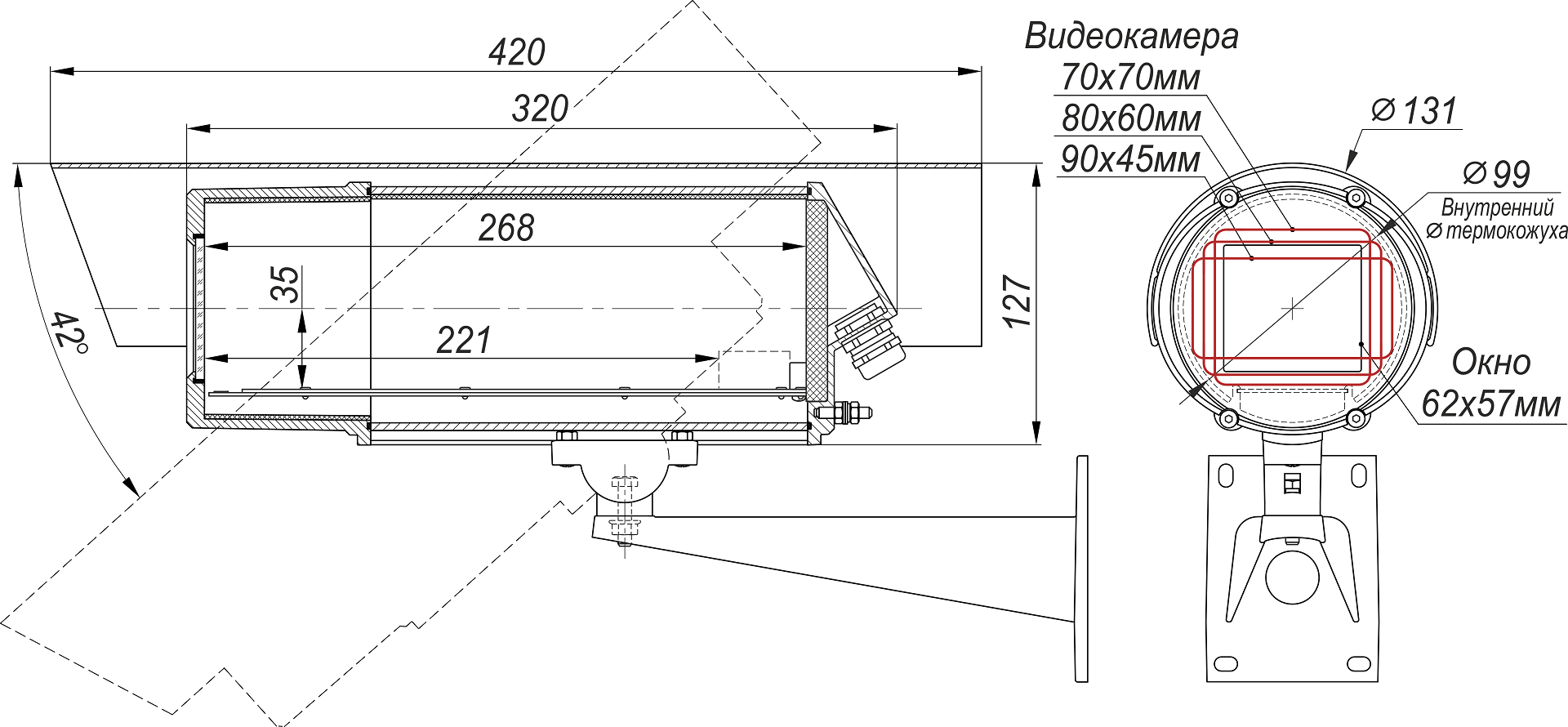

Состав термокожуха. Габаритные и установочные размеры:
| 1 | Термокожух |
| 2 | Кабельный ввод PBA11-10 – Ø кабеля 6 ÷ 10* мм – 2 шт. (один кабельный ввод имеет заглушку) |
| 3 | Модуль для установки видеокамеры |
| 4 | Клемма заземления |
| 5 | Шарнир |
| 5.1 | Гайка болта фиксации шарнира |
| 6 | Кронштейн |
| 7 | Солнцезащитный козырёк |
* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.

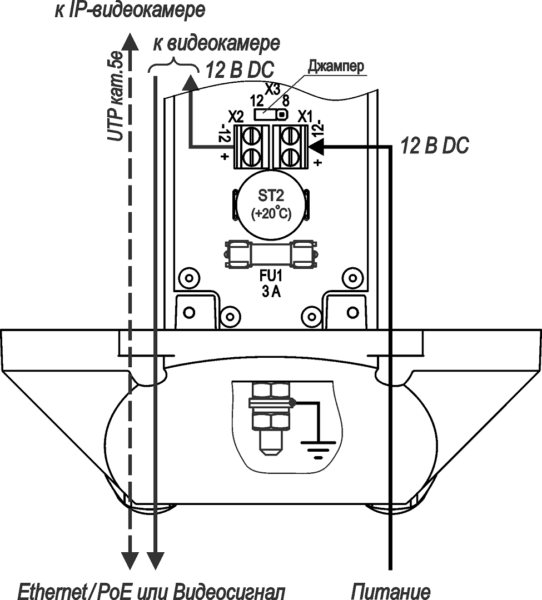

Схема подключения:
Климатические испытания. Что имеем и чем руководствоваться
Термокожух на все IP и аналоговые случаи жизни
| Напряжение питания, В | 12 DC/AC |
| Температура вкл./откл. обогрева * , °С | +20 ± 3 / +25 ± 3 |
| 12 | 8 |
| 34 / 2,8 | 30 / 2,5 |
| Диапазон температуры окружающей среды при эксплуатации, °С | -60 … +50 |
| -25 | -15 |
| Температура вкл./откл. холодного запуска, °С | -10 ± 3 / -15 ± 3 |
| Влажность воздуха при +25 °С, % | до 100 |
| Устойчивость к низким температурам | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к внешним воздействиям | III (высокая) по ГОСТ Р 51558 |
| Устойчивость к несанкционированным действиям (НСД) | II (средняя) по ГОСТ Р 51558 |
| Степень защиты оболочки | IP66/IP68 по ГОСТ 14254 |
| Материал корпуса | сплав алюминиевый (покрытие краска порошковая RAL9002**** ) |
| Масса с упаковкой, кг, не более | 3,5 |
| Режим работы | круглосуточный |
Характеристики
