Описание
Термокожух ТГБ-11-220/12 предназначен для установки сетевых (IP) и аналоговых видеокамер с объективами, ИК прожекторов, тепловизоров (по отдельной заявке) и другого электронного оборудования и защиты его от воздействия окружающей среды (влаги и отрицательных температур).
Термокожух обеспечивает:
- автоматическое включение/отключение встроенного обогревателя в заданном диапазоне температур;
- преобразование ряда входных напряжений в стандартный ряд напряжений питания видеокамер;
- безаварийное включение электропитания видеокамеры при отрицательной температуре внутри термокожуха, обеспечивая надежную работу видеокамеры при перерывах в электропитании и исключая выход видеокамеры из строя при запуске;
- две ступени мощности обогрева, что позволяет использовать термокожух в разных климатических зонах в соответствии с ГОСТ 15150-69;
- возможность установки на корпус термокожуха стеклоочистителя СО-2.
Модуль видеокамеры изолирован от корпуса термокожуха. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.
Термокожух соответствует:
- техническим требованиям - ГОСТ Р 51558-2008;
- требованиям по безопасности – ГОСТ Р МЭК 60065-2005;
- требованиям по ЭМС – ГОСТ Р 50009-2000, ГОСТ Р 51317.3.2-99, ГОСТ Р 51317.3.3-99;
- степени защиты от поражения электрическим током – I классу ГОСТ 12.2.007.0-75;
- условиям эксплуатации – ГОСТ 12997-84 группам Д3, Р1 и N2.
Климатическое исполнение термокожуха соответствует УХЛ1.5 ГОСТ 15150-69. Степень защиты IP66/IP67.
Состав, габаритные и установочные размеры термокожуха
| 1 | Термокожух | 1 шт. |
| 2 | Кабельные вводы PG11, Ø кабеля 6–10* мм (один кабельный ввод имеет заглушку) | 2 шт. |
| 3 | Модуль для видеокамеры | 1 шт. |
| 4 | Клемма заземления | 1 шт. |
| 5 | Шарнир | 1 шт. |
| 5.1 | Болт фиксации шарнира М6 | 4 шт. |
| 5.2 | Винт фиксации шарнира М4 с цилиндрической головкой S=3мм | 2 шт. |
| 6 | Кронштейн | 1 шт. |
| 7 | Солнцезащитный козырёк | 1 шт. |
| 8 | Вентилятор системы стабилизации температуры в термокожухе. | 1 шт. |
* Кабельные вводы для кабелей другого диаметра устанавливаются по отдельной заявке.
Приобретается по отдельной заявке
| Кронштейн КС-1 для крепления термокожуха на квадратные и круглые опоры ▢ 90–106 мм, Ø 115–135 мм (другой размер – под заказ) |
| Плата защиты портов в сети Ethernet с питанием РоЕ ПЗЛ-ЕП или Устройство защиты портов в сети Ethernet с питанием PoE УЗЛП-ЕП ** |
| Комплект крепления платы ПЗЛ-ЕП |
| Патч-корд UTP кат. 5е (L 150 мм) |
| Кронштейн ТГБ-3-02 для крепления на поворотное устройство (ПУ) |
| Стеклоочиститель СО-2 |
| Комплект для установки СО-2 на ТГБ-11 |
** Для защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).

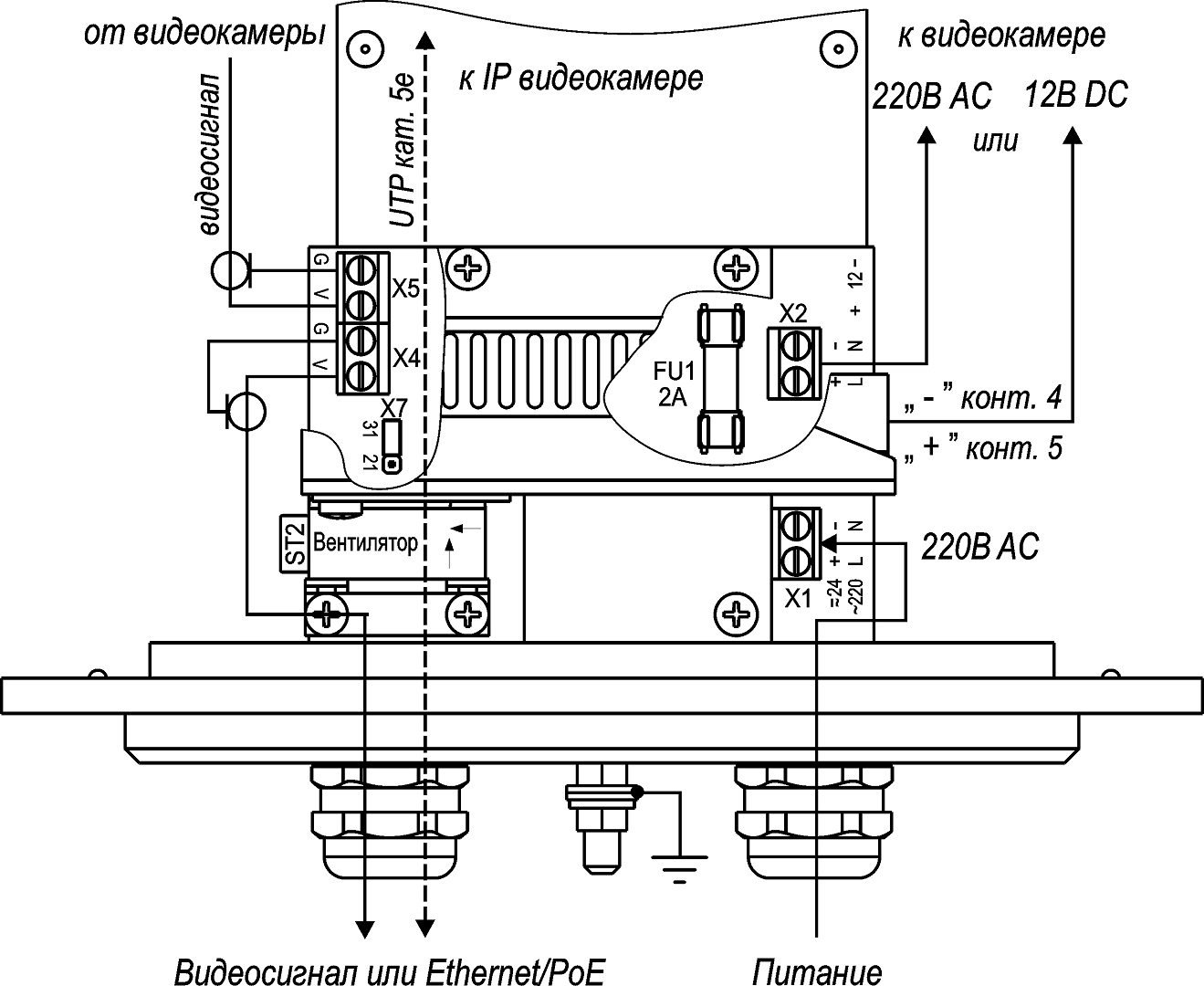

Схема подключения
Климатические испытания. Что имеем и чем руководствоваться
Термокожух на все IP и аналоговые случаи жизни
| Напряжение питания | 230 В AC |
| Напряжение/ток внутреннего источника питания | 12 В DC / 1,5 А 230 В AC / 0,1 А |
| Мощность обогрева* | 44 Вт / 33 Вт |
| Максимальная потребляемая мощность / ток (включая видео-камеру) | 67 Вт / 0,3 А 56 Вт / 0,25 А |
| Диапазон температуры окружающей среды при эксплуатации | – 60 °С ÷ +50 °С |
| Температура окружающей сре-ды, при которой гарантирован холодный запуск видеокамеры | -60 °С / 25 °С |
| Температура холодного запуска откл./вкл. | -10 °С / -5 °С |
| Влажность воздуха | до 100 % при +25 °С |
| Вес с упаковкой (не более) | 5,5 кг |
| Режим работы | круглосуточный |
Характеристики
