Описание

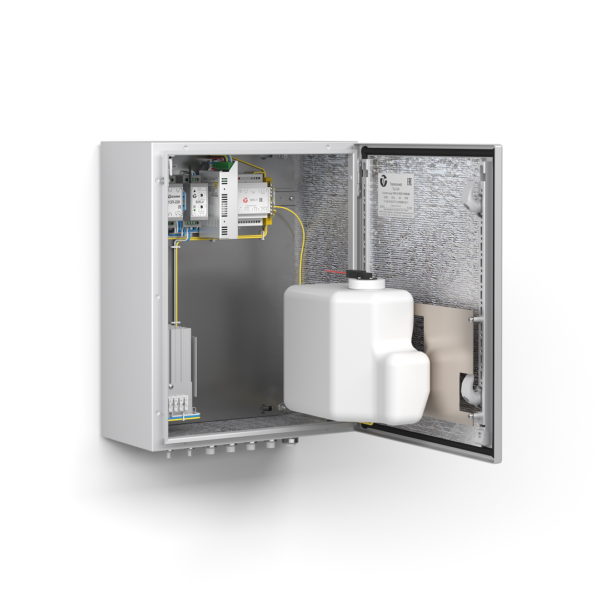

Термошкаф ТШ-3-09 предназначен для установки в нём блока управления стеклоочистителем (БУС-1), бачка стеклоомывателя с насосом и датчиком уровня омывающей жидкости, а также другого электронного оборудования и поддержания заданного температурного режима при эксплуатации этого оборудования.
Изделие оборудовано:
- блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу, а также системой обогрева;
- тамперным контактом для сигнализации о несанкционированном доступе.
По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.
Климатическое исполнение термошкафа соответствует УХЛ1,5 ГОСТ 15150-69.
Степень защиты IP 66.
Схема электрическая принципиальная
Состав изделия
| 1. Шкаф 400х500х210мм | 1шт. |
| 2. Монтажная панель | 1шт. |
| 3. Тамперный контакт (S2) (при открытой двери контакт разомкнут) | 1шт. |
| 4. Выключатель автоматический ВА47-29 2P6A/4,5кА хар-ка С "TDM" (S1) | 1шт. |
| 5. Блок управления климатом (БУК-4) | 1шт. |
| 6. Клеммы проходные (Х1) (S провода до 6 мм²) | 2шт. |
| 7. Обогреватель (ОТШ-100) | 1шт. |
| 8. Устройство защиты электропитания 220В (УЗП-220) | 1шт. |
| 9. AC/DC преобразователь 220/24В, 75Вт | 1шт. |
| 10. Шина заземления (Ш1) | 1шт. |
| 11. Гермоввод PBA9-08, Ø кабеля 4,5-8 мм | 2шт. |
| 12. Гермоввод PBA16-13, Ø кабеля 9-14 мм | 4шт. |
| 13. Гермоввод PBA21-18, Ø кабеля 13-18 мм | 1шт. |
| Приобретаются по отдельной заявке: | |
| 14. Блок управления стеклоочистителем БУС-1 (входит в состав стеклоочистителя СО-1) | 1шт. |
| 15. Кронштейн бачка стеклоомывателя | 1шт. |
| 16. Бачок стеклоомывателя с насосом и датчиком уровня омывающей жидкости | 1шт. |
“Все в одном флаконе” – оно вам надо? Или как правильно установить наружную камеру [Технологии защиты, № 02, 2021]
САМАЯ ЧЕСТНАЯ РЕКЛАМНАЯ СТАТЬЯ ПРО САМЫЕ БАНАЛЬНЫЕ ТЕРМОШКАФЫ
Климатические испытания. Что имеем и чем руководствоваться
| Характеристика | Значение |
| 1. Питание термошкафа: | |
| – напряжение питания | 220В AC ±10%, 50Гц |
| – максимальный ток нагрузки | 6А |
| 2. Обогрев: | |
| – напряжение питания | 220В AC ±10%, 50Гц |
| – потребляемая мощность | 102Вт |
| 3. Диапазон рабочих температур | – 60°С … +50°С |
| 4. Диапазон регулирования температуры в термошкафу | – 20°С … +15°С |
| 5. Температура срабатывания тепловой защиты | +30°С ± 3°С |
| 6. Температура срабатывания аварийной сигнализации | +70°С ± 3°С |
| 7. Диапазон регулирования температуры холодного запуска аппаратуры | -30°С … +5°С |
| 8. Материалы и поверхности изделия: | |
| – корпус | листовая сталь 1,25 мм, грунтовка, порошковое покрытие |
| – дверь | листовая сталь 1,5 мм, грунтовка, порошковое покрытие |
| – панель монтажная | листовая сталь 2мм, оцинкованная |
| 9. Габаритные размеры (без гермовводов) | 400 х 500 х 210 мм |
| 10. Вес c упаковкой | 16кг |
