Термошкаф (600х760х600мм, -60°С) ТШ-9

()

Термошкаф (600х760х600мм, -60°С) ТШ-9

Изображение товара

Термошкаф ТШ-9 предназначен для установки в нём телевизионного либо другого электронного оборудования, в том числе выполненного в конструктивах для установки в 19-дюймовую стойку, и поддержания заданного температурного режима при эксплуатации этого оборудования.

Термошкаф оборудован:

  • блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу и обогревом;
  • двумя обогревателями термошкафов ОТШ-200, оборудованными встроенными биметаллическими выключателями, ограничивающими температуру поверхности радиатора до +90°С;
  • тамперным контактом для сигнализации о несанкционированном доступе.

Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение термошкафа соответствует УХЛ 1, 5 ГОСТ 15150. Степень защиты IP66.

ВНИМАНИЕ! К данному термошкафу не подходит "Замок для ТШ" арт.70012.

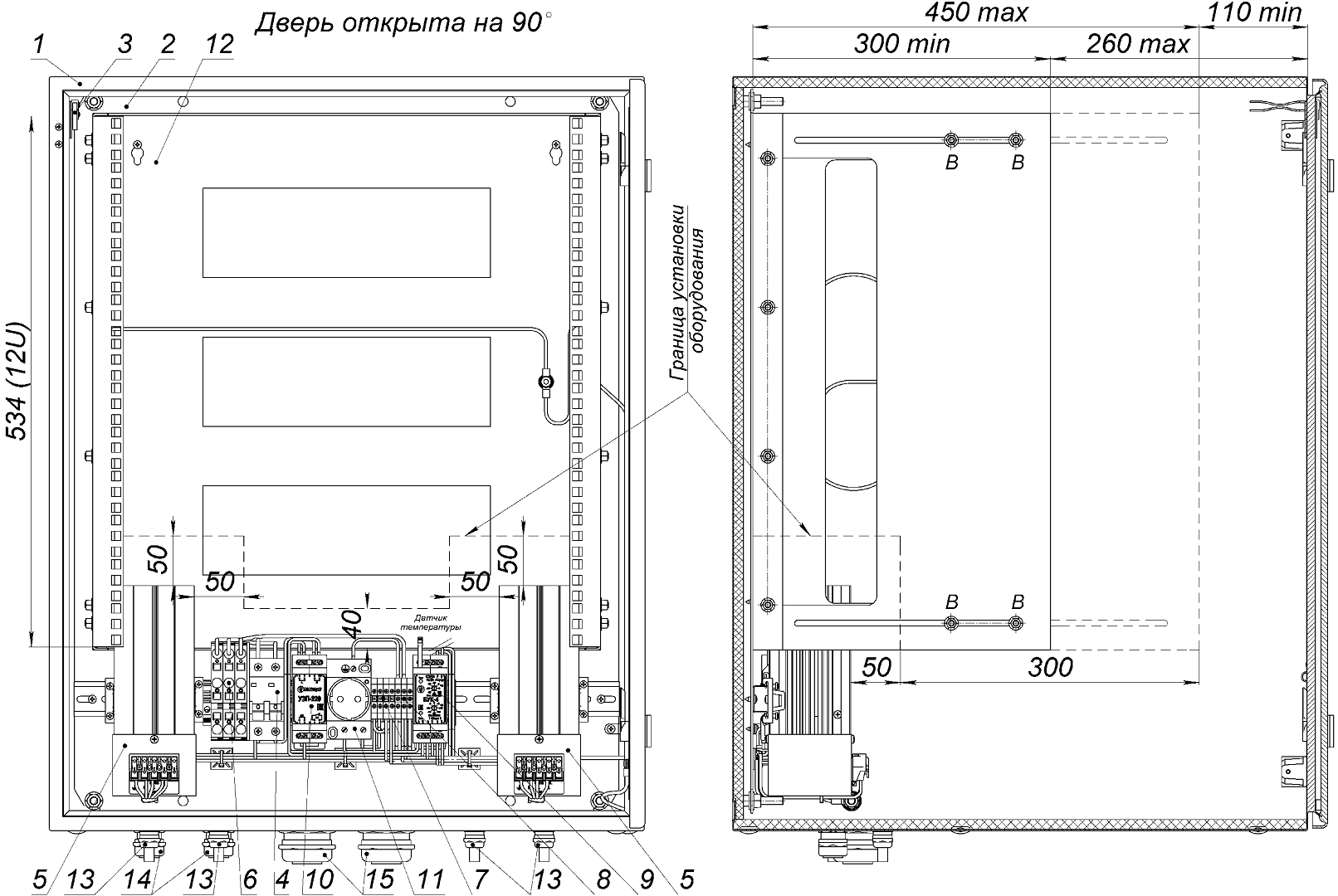

Устройство термошкафа

Устройство термошкафа ТШ-9

1. Шкаф 600х760х600 1 шт.
2. Панель монтажная 1 шт.
3. Тамперный контакт (S2) 1 шт.
4. Выключатель автоматический ВА47-29 2P 10A/4,5кА характеристика С (S1) 1 шт.
5. Обогреватель (ОТШ-200) 2 шт.
6. Клеммы трехпроводные (Х1) (S провода до 16 мм²) 3 шт.
7. Клеммы проходные (Х2) (S провода до 6 мм²) 4 шт.
8. Клеммы заземления (Х3) (S провода до 6 мм²) 3 шт.
9. Блок управления климатом (БУК-4) 1 шт.
10. Устройство защиты питания 220 В (УЗП-220) 1 шт.
11. Розетка 220В (XS1) 1 шт.
12. Кронштейн крепления 19’’ оборудования 12U, глубина 300-450мм 1 шт.
13. Кабельный ввод PBA11-10 – Ø кабеля 6-10мм 6 шт.
14. Кабельный ввод PBA21-18 – Ø кабеля 13-18мм 2 шт.
15. Кабельный ввод PBA36-30 – Ø кабеля 24-30мм 2 шт.

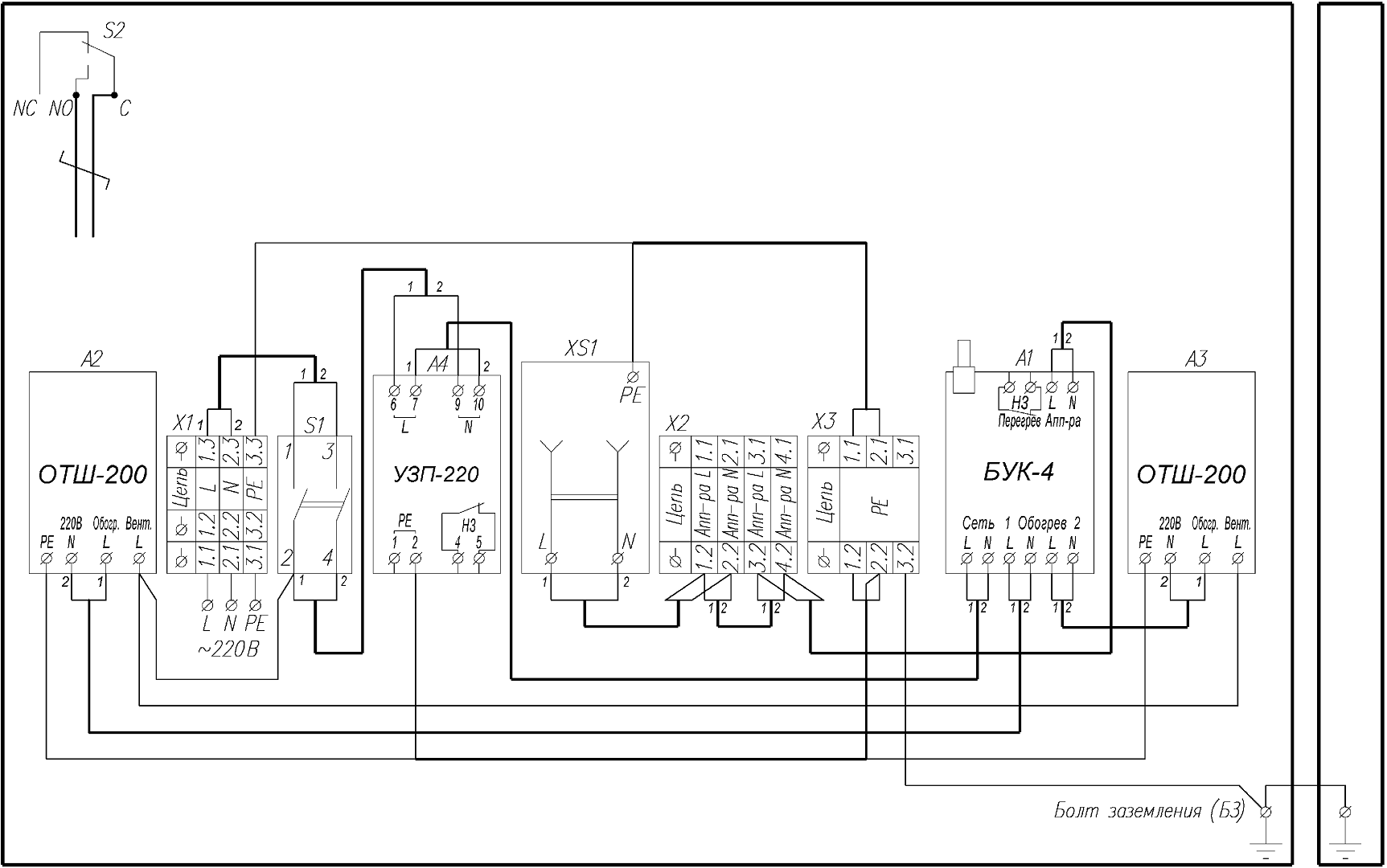

Схема электрическая принципиальная

Схема электрическая принципиальная ТШ-9



“Все в одном флаконе” – оно вам надо? Или как правильно установить наружную камеру [Технологии защиты, № 02, 2021]

САМАЯ ЧЕСТНАЯ РЕКЛАМНАЯ СТАТЬЯ ПРО САМЫЕ БАНАЛЬНЫЕ ТЕРМОШКАФЫ

Климатические испытания. Что имеем и чем руководствоваться


1Питание термошкафа:
– напряжение питания220 В AC, 50 Гц
– максимальный ток нагрузки10 А
2Обогрев:
– напряжение питания220 В AC, 50 Гц
– потребляемая мощность436 Вт
Диапазон рабочих температур– 60 °С ÷ +50 °С
Диапазон регулирования температуры обогрева в термошкафу-20 °С ÷ +15° С
Температура срабатывания тепловой защиты обогрева+30 °С ± 3 °С
Температура срабатывания аварийной сигнализации+70 °С ± 3 °С
Диапазон регулирования температуры холодного запуска аппаратуры-30 °С ÷ +5 °С
8Материалы и поверхности термошкафа:
– корпуслистовая сталь 1,25 мм, грунтовка, порошковое покрытие
– дверьлистовая сталь 1,5 мм, грунтовка, порошковое покрытие
– панель монтажнаялистовая сталь 2 мм, оцинкованная
Полезная высота кронштейна крепления 19’’ оборудования:12U (534 мм)
– глубина300-450 мм
Габаритные размеры (без гермовводов)600 х 760 х 600 мм
Вес c упаковкой, не более72 кг

Тахион
109800
ОтложитьОтложекно
СравнитьВ сравнении
Артикул: 51017
Производитель: Тахион
Заказать монтаж
109 800 руб. 109 800 руб.0 руб.
шт В корзину В корзине
Быстрый заказ
Быстрый заказ

Не является публичной офертой

Описание

Термошкаф ТШ-9 предназначен для установки в нём телевизионного либо другого электронного оборудования, в том числе выполненного в конструктивах для установки в 19-дюймовую стойку, и поддержания заданного температурного режима при эксплуатации этого оборудования.

Термошкаф оборудован:

  • блоком управления климатом (БУК-4), предназначенным для управления холодным запуском аппаратуры, установленной в термошкафу и обогревом;
  • двумя обогревателями термошкафов ОТШ-200, оборудованными встроенными биметаллическими выключателями, ограничивающими температуру поверхности радиатора до +90°С;
  • тамперным контактом для сигнализации о несанкционированном доступе.

Термошкаф выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

По способу защиты человека от поражения электрическим током термошкаф соответствует классу I по ГОСТ 12.2.007.0-75.

Климатическое исполнение термошкафа соответствует УХЛ 1, 5 ГОСТ 15150. Степень защиты IP66.

ВНИМАНИЕ! К данному термошкафу не подходит "Замок для ТШ" арт.70012.

Устройство термошкафа

Устройство термошкафа ТШ-9

1. Шкаф 600х760х600 1 шт.
2. Панель монтажная 1 шт.
3. Тамперный контакт (S2) 1 шт.
4. Выключатель автоматический ВА47-29 2P 10A/4,5кА характеристика С (S1) 1 шт.
5. Обогреватель (ОТШ-200) 2 шт.
6. Клеммы трехпроводные (Х1) (S провода до 16 мм²) 3 шт.
7. Клеммы проходные (Х2) (S провода до 6 мм²) 4 шт.
8. Клеммы заземления (Х3) (S провода до 6 мм²) 3 шт.
9. Блок управления климатом (БУК-4) 1 шт.
10. Устройство защиты питания 220 В (УЗП-220) 1 шт.
11. Розетка 220В (XS1) 1 шт.
12. Кронштейн крепления 19’’ оборудования 12U, глубина 300-450мм 1 шт.
13. Кабельный ввод PBA11-10 – Ø кабеля 6-10мм 6 шт.
14. Кабельный ввод PBA21-18 – Ø кабеля 13-18мм 2 шт.
15. Кабельный ввод PBA36-30 – Ø кабеля 24-30мм 2 шт.

Схема электрическая принципиальная

Схема электрическая принципиальная ТШ-9



“Все в одном флаконе” – оно вам надо? Или как правильно установить наружную камеру [Технологии защиты, № 02, 2021]

САМАЯ ЧЕСТНАЯ РЕКЛАМНАЯ СТАТЬЯ ПРО САМЫЕ БАНАЛЬНЫЕ ТЕРМОШКАФЫ

Климатические испытания. Что имеем и чем руководствоваться


1Питание термошкафа:
– напряжение питания220 В AC, 50 Гц
– максимальный ток нагрузки10 А
2Обогрев:
– напряжение питания220 В AC, 50 Гц
– потребляемая мощность436 Вт
Диапазон рабочих температур– 60 °С ÷ +50 °С
Диапазон регулирования температуры обогрева в термошкафу-20 °С ÷ +15° С
Температура срабатывания тепловой защиты обогрева+30 °С ± 3 °С
Температура срабатывания аварийной сигнализации+70 °С ± 3 °С
Диапазон регулирования температуры холодного запуска аппаратуры-30 °С ÷ +5 °С
8Материалы и поверхности термошкафа:
– корпуслистовая сталь 1,25 мм, грунтовка, порошковое покрытие
– дверьлистовая сталь 1,5 мм, грунтовка, порошковое покрытие
– панель монтажнаялистовая сталь 2 мм, оцинкованная
Полезная высота кронштейна крепления 19’’ оборудования:12U (534 мм)
– глубина300-450 мм
Габаритные размеры (без гермовводов)600 х 760 х 600 мм
Вес c упаковкой, не более72 кг
Характеристики
Артикул производителя:51017Бренд:ТахионСортировка для цены:1000Снято с производства:N
