Устройство защиты электропитания УЗП-220С предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 230 В AC, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.) и сигнализации отсутствия напряжения 230 В AC на входе устройства.
УЗП-220С – однофазное устройство защиты класса III, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ Р 50571.4.44.
УЗП-220С применяется в сетях с системой заземления TN-S и устанавливается в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
Устройство имеет следующие виды сигнализации:
- сигнализация о выходе из строя устройства УЗП-220С (контакты 5, 6 (НЗ), при размыкании которых устройство необходимо заменить).
- сигнализация о пропадании напряжения 230 В AC (контакты 3, 4 (ALARM), размыкание которых сигнализирует об отсутствии напряжения).
Степень защиты IP66 в соответствии с ГОСТ 14254. Конструктивно устройство выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ1, 5 по ГОСТ 15150.
Устройство выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

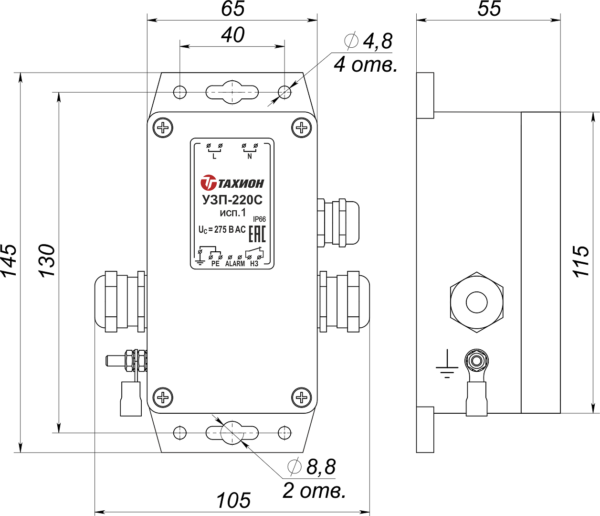

Габаритные размеры
Схемы подключения
Как правильно установить предохранители совместно с устройствами защиты от импульсных перенапряжений (УЗИП)
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Номинальное рабочее напряжение | 230 В AC |
| Максимальное рабочее напряжение | 275 В AC |
| Номинальный рабочий ток | 16 А |
| фаза/ нейтраль | фаза/ земля |
| 3 кА | 5 кА |
| 6 кВ | 6 кВ |
| 850 В | 850 В |
| 25 нс | 100 нс |
| НЗ | ALARM |
| 3 А 250 В AC | 0,7 А 60 В AC/DC |
| Сечение подключаемых проводов, не более | 2,5 мм2 |
| Диапазон рабочих температур | -55°С ÷ +80°С |
| Габаритные размеры | 145 х 105 х 55 мм |
| Кабельные вводы | PG11, ∅ кабеля 6–10 мм (2 шт.); PG9, ∅ кабеля 4,5–8 мм (1 шт.) |
| Масса с упаковкой, не более | 290 г |
