Устройство защиты электропитания УЗП-220С предназначено для защиты оборудования, подключённого к линиям электропитания переменного тока 230 В, от наведенных напряжений, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и т.д.) и сигнализации отсутствия напряжения 230 В на входе устройства.
УЗП-220С – однофазное устройство защиты класса III, по техническим и эксплуатационным характеристикам удовлетворяющее требованиям ГОСТ IEC 61643-11, ГОСТ Р 50571.4.44
УЗП-220С применяется в сетях с системой заземления TN-S и устанавливается в пределах 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1). Устройство имеет следующие виды сигнализации:
- сигнализация о выходе из строя устройства УЗП-220С (контакты 5,6 (НЗ), при размыкании которых устройство необходимо заменить).
- сигнализация о пропадании напряжения 230 В (контакты 3,4 (ALARM), размыкание которых сигнализирует об отсутствии напряжения).
Степень защиты IP20 в соответствии с ГОСТ 14254.
Конструктивно УЗП-220С выполнено в пластмассовом корпусе с креплением на 35 мм DIN-рейку. Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

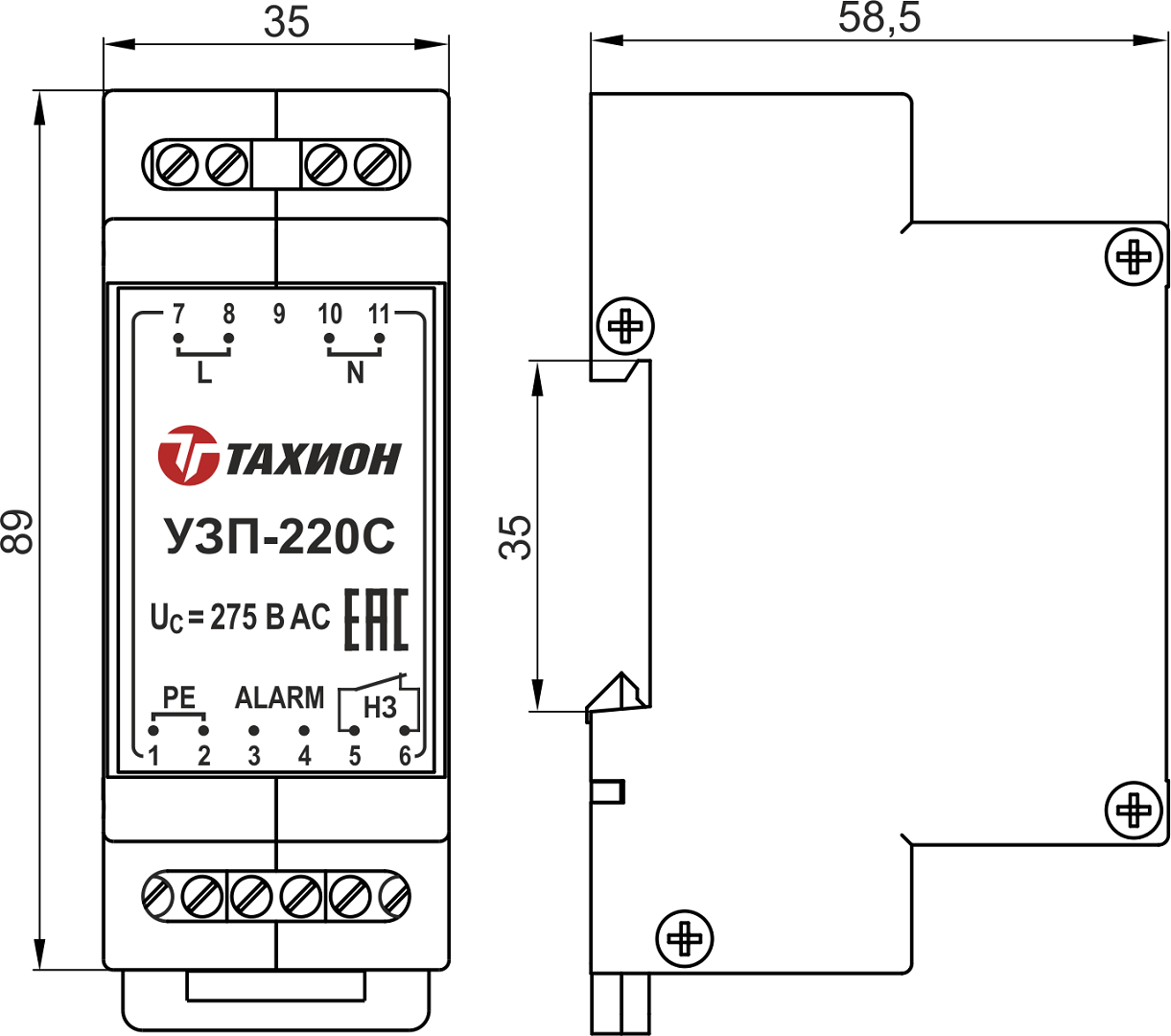

Габаритные размеры

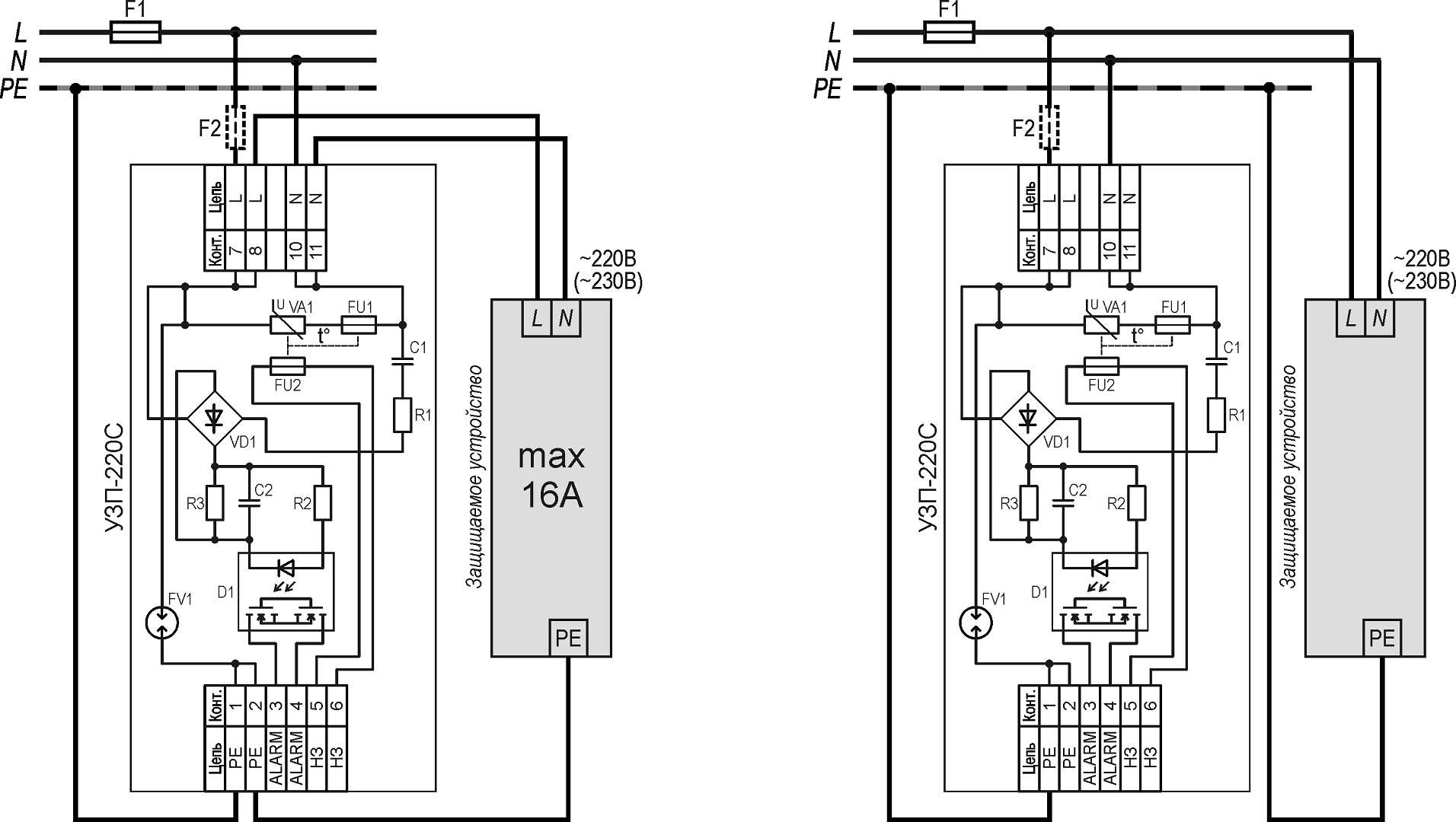

Схемы подключения
Как правильно установить предохранители совместно с устройствами защиты от импульсных перенапряжений (УЗИП)
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Значение | |
| Номинальное рабочее напряжение | 230 В |
| Максимальное рабочее напряжение | 275 |
| фаза/ нейтраль | фаза/ земля |
| 3 кА | 3 кА |
| 6 кВ | 6 кВ |
| 850 В | 850 В |
| 25 нсек | 100 нсек |
| H3 | |
| 3 А | |
| 250 В | |
| Сечение подключаемых проводов, не более | 2,5 мм2 |
| Диапазон рабочих температур | -55°С ÷ +80°С |
| Габаритные размеры | 89 х 58 х 35 мм |
