Устройство защиты электропитания УЗПФ-220/8 исп.1 предназначено для защиты электронного оборудования от радиопомех в диапазоне от 10 кГц до 30 МГц, а также от наведенных напряжений в линиях 230 В AC, вызванных электромагнитными импульсами высоких энергий (грозовыми, электростатическими разрядами и др.).
УЗПФ-220/8 исп.1 – однофазное устройство защиты класса III, по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-11, ГОСТ Р 50571.4.44. УЗПФ-220/8 исп.1 применяется в сетях с системой заземления TN-S и устанавливается в пределах 2–3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
Сигнал о выходе из строя защитного элемента УЗПФ-220/8 исп.1 во внешнюю цепь сигнализации, может быть снят с контактов 8, 9 (НЗ), при размыкании которых устройство необходимо заменить.
Степень защиты IP66 в соответствии с ГОСТ 14254. Конструктивно УЗПФ-220/8 исп.1 выполнено в пластиковом пылебрызгозащищенном корпусе и может эксплуатироваться на открытом воздухе либо во влажных помещениях. Климатическое исполнение соответствует УХЛ1, 5 по ГОСТ 15150.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

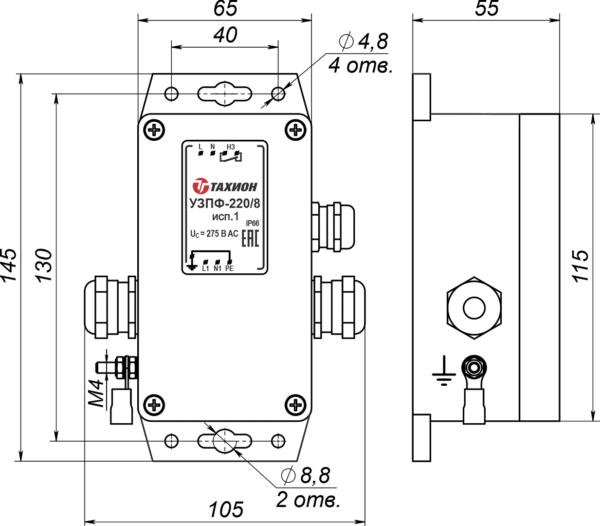

Габаритные размеры

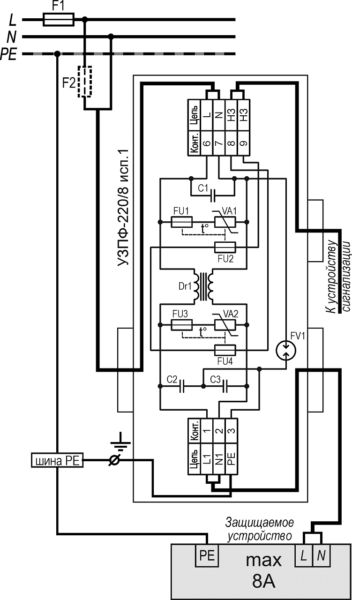

Схема подключения
Как правильно установить предохранители совместно с устройствами защиты от импульсных перенапряжений (УЗИП)
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Номинальное рабочее напряжение | 230 В |
| Максимальное рабочее напряжение | 275 В |
| Номинальный рабочий ток | 8 А |
| фаза/нейтраль | фаза/земля |
| 3 кА | 3 кА |
| 6 кВ | 6 кВ |
| 850 В | 850 В |
| 25 нс | 100 нс |
| Диапазон частот, в котором подавление помех 40дБ и больше | 100 кГц – 30 МГц |
| Контакты дистанционной сигнализации: | |
| – максимальный коммутируемый ток | 3 А |
| – максимальное коммутируемое напряжение | 250 В |
| Диапазон рабочих температур | -40°С ÷ +80°С |
| Габаритные размеры | 145 х 105 х 55 мм |
| Кабельные вводы | PG11, ∅ кабеля 6–10 мм (2 шт.); PG9, ∅ кабеля 4,5–8 мм (1 шт.) |
| Масса с упаковкой, не более | 290 г |
