Устройство защиты УЗЛП-ЕП предназначено для защиты от импульсных перенапряжений портов локальной сети Ethernet 10 Base-T/100 Base-TX/1000 Base-T, в том числе, использующих технологию PoE стандартов IEEE 802.3af, IEEE 802.3at и IEEE 802.3bt. Устанавливается в пределах 2-3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1).
Защищаемое оборудование: сетевые видеокамеры, контроллеры систем сигнализации и автоматизации, компьютеры, коммутаторы и т.д.
Устройство защиты УЗЛП-ЕП по техническим и эксплуатационным характеристикам удовлетворяет требованиям ГОСТ IEC 61643-21, ГОСТ IEC 61000-4-5.
Степень защиты IP40 в соответствии с ГОСТ 14254.
Конструктивно УЗЛП-ЕП выполнено в виде платы в оболочке из ТУТнг.
Изделие выпускается по техническим условиям ТУ 26.30.50-077-31006686-2017.

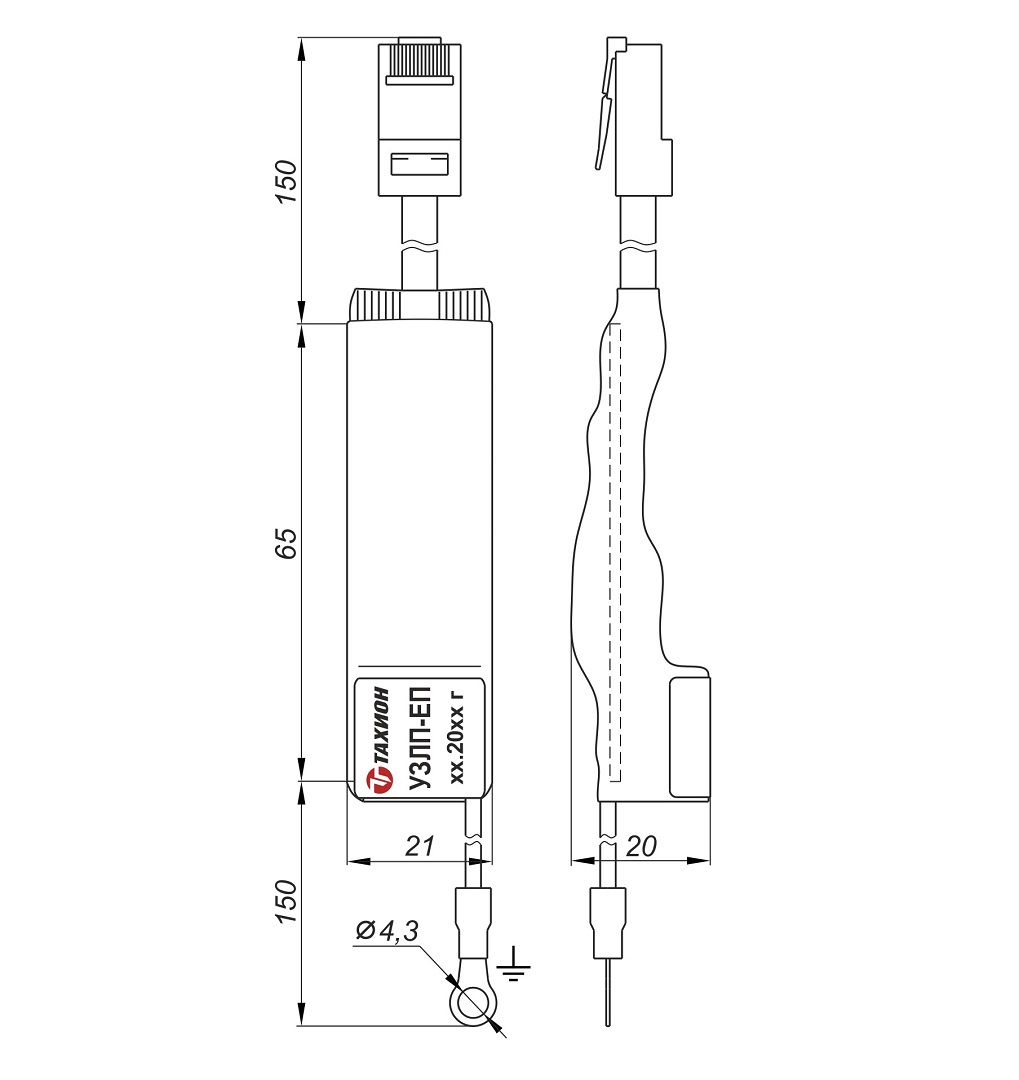

Габаритные размеры

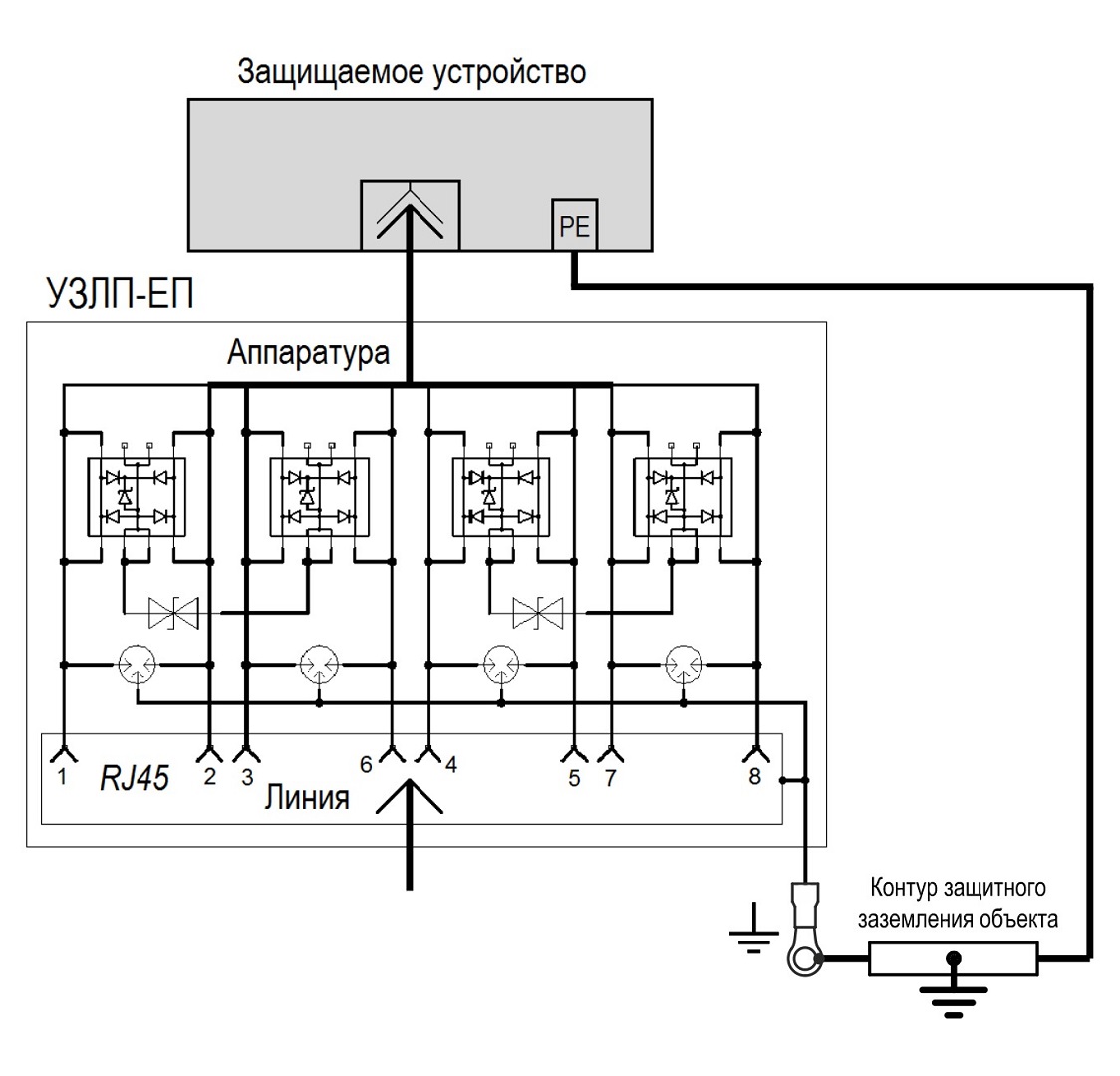

Подключение
УЗЛП-ЕП устанавливается в непосредственной близости от защищаемого оборудования и обязательно должно быть заземлено. Подключение УЗЛП-ЕП к контуру защитного заземления должно производиться через провод заземления «». Заземлить защищаемое устройство через контакт «PE».
Пока не грянул гром… [Алгоритм безопасности № 1, 2010]
Безопасность для систем сигнализации или… пока не грянул гром 2
Идем на грозу… Защита сигнальных линий от опасных напряжений. [Алгоритм безопасности №1, 2002]
Не плюй на… землю (неграмотный монтаж – залог отказа). [Алгоритм безопасности – спецвыпуск, 2002]
| Защищаемые пары (контакты RJ-45) | (1-2), (3-6), (4-5) и (7-8) |
| Макс. длительное рабочее напряжение UС | 6 В DC |
| Номинальный рабочий ток IN | 600 мА |
| Номинальный ток разряда (8/20 мкс) In линия-линия C1 / линия-земля C2 | 100 А / 2 кА |
| Уровень напряжения защиты UP при In Линия-линия / линия-земля, не более | 20 В / 550 В |
| Уровень напряжения защиты UP при 1кВ/мкс: Линия-линия / линия-земля, не более | 15 В / 550 B |
| Время срабатывания Ta Линия-линия / линия-земля | <10 нс / <100 нс |
| Вносимое затухание | <2 дБ (<250МГц) |
| Диапазон рабочих температур | -55°С ÷ +85°С |
| Габаритные размеры | cм. рис. |
| Тип подключения (Вход-Выход) | розетка RJ45 – вилка RJ45 |
| Вес в упаковке | 45 г |
| Категория испытаний по МЭК 61643-21 | С1, С2 |
