Описание

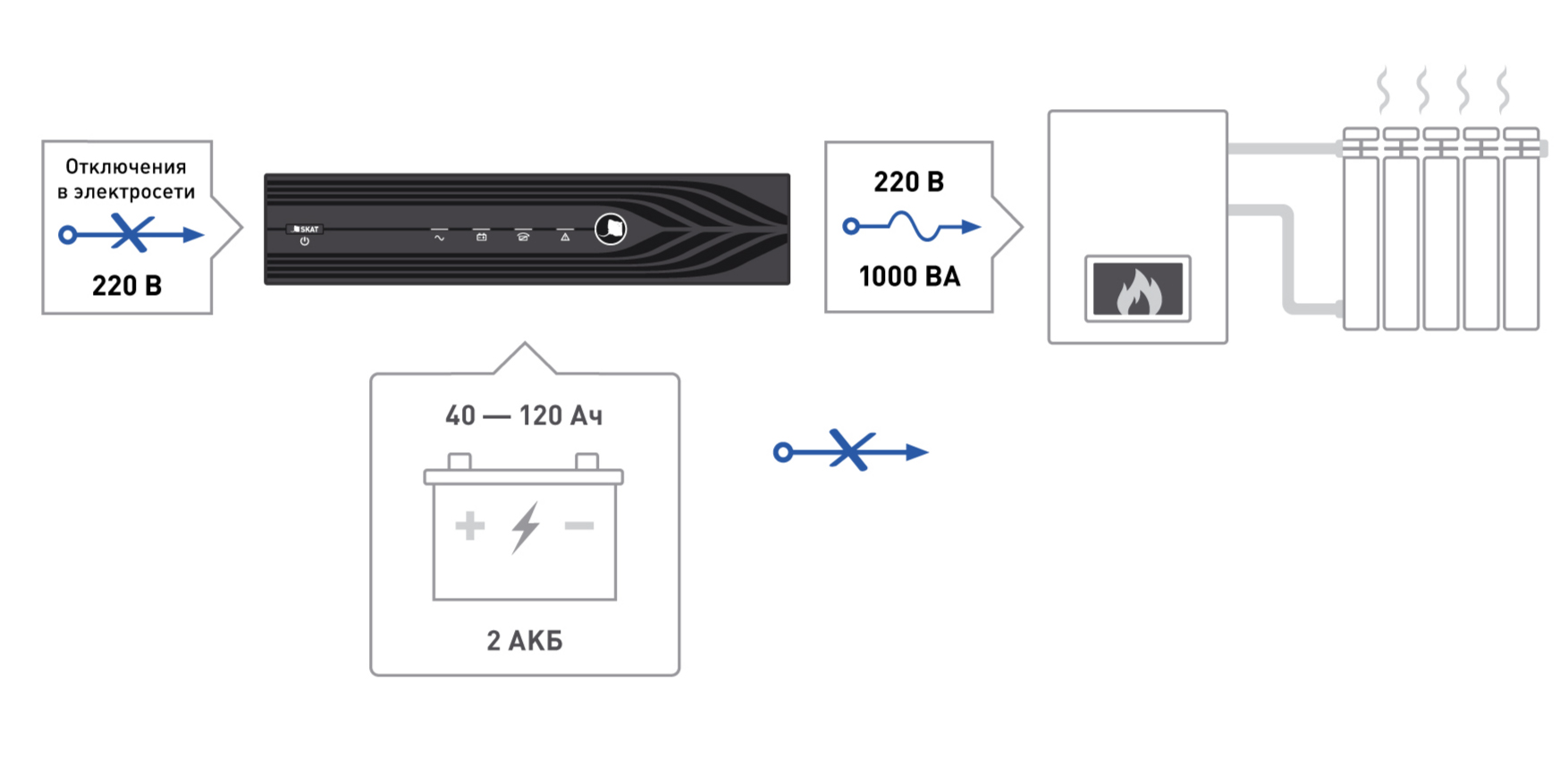

Источник бесперебойного питания TEPLOCOM-1000 предназначен для непрерывного электроснабжения многоконтурных систем индивидуального отопления с автозапуском, оснащённых циркуляционными электронасосами, он обеспечит ваше отопительное оборудование качественным электропитанием, защитит его от сетевых неполадок и предотвратит выход оборудования из строя.
Источник обеспечивает бесперебойное электропитание следующих узлов отопительной системы:
- горелочных устройств;
- циркуляционных насосов любых типов;
- систем аварийного отключения газа (САОГ);
- автоматики котлов и других устройств, не терпящих даже мгновенного пропадания электроэнергии.
Полный автомат:
- заряд и защита аккумуляторов;
- защита нагрузки;
- автозапуск.
Длительный резерв:
- зависит только от ёмкости аккумуляторов.
Преимущества ИБП TEPLOCOM-1000
.png "ИБП для котла отопления TEPLOCOM-1000. Изображение 1"){kind=icon} | микропроцессорное управление | .png "ИБП для котла отопления TEPLOCOM-1000. Изображение 1"){kind=icon} | чистый синус на выходе |
.png "ИБП для котла отопления TEPLOCOM-1000. Изображение 1"){kind=icon} | длительное время резерва (зависит от ёмкости АКБ) | .png "ИБП для котла отопления TEPLOCOM-1000. Изображение 1"){kind=icon} | схемотехника ONLINE |
Ориентировочное время работы в режиме «РЕЗЕРВ» при наличии комнатного термостата
Таблица примерного времени резерва, час.
| Ёмкость АКБ, Ач | Нагрузка, ВА | |||||||||
| 100 | 200 | 300 | 400 | 500 | 600 | 700 | 800 | 900 | 1000 | |
| 2х40 | 18,5...31 | 8...13,5 | 4,5...7,5 | 3...5 | 2,5...4,5 | 2,5...4 | 2...3,5 | 1...1,5 | 0,8...1,4 | 0,5...1 |
| 2х65 | 32...53 | 14...23 | 8,5...14,5 | 6...10 | 4,5...7,5 | 3...5 | 3...4,5 | 2,5...4,5 | 2,3...4 | 2...3,5 |
| 2х100 | 54...90 | 23...38 | 14,5...24 | 10...16,5 | 8...13,5 | 6...10 | 4,5...7,5 | 4,5...7 | 4...6,5 | 3...5 |
| 2х120 | 64,5...107,5 | 29...48 | 19...31,5 | 12...20 | 10...16,5 | 8...13,5 | 6...10 | 5...8,5 | 4,5...7,5 | 4...6,5 |
| 2х150 | 81...134,5 | 34,5...57,5 | 22...36,5 | 16...26,5 | 11...18,5 | 10...16,5 | 8...13,5 | 6,5...11 | 5...8,5 | 4,5...7,5 |
| 2х200 | 108...180 | 49...82 | 31...51,5 | 22,5...37,5 | 18...30 | 13...21.5 | 11...18,5 | 10...16,5 | 8,5...14,5 | 7...11,5 |
Для расчёта времени резерва ИБП разработано мобильное Приложение (IOS, Android). Список ссылок на Приложения вы найдёте в разделе "Учебный центр - Проектировщику": Расчёт времени резерва питания нагрузки от ИБП.
Для максимального продления срока службы АКБ в составе системы бесперебойного питания рекомендуем использовать балансир АКБ SKAT BB и тренировщик АКБ Teplocom TBS.
Для комфортной и безопасной эксплуатации АКБ рекомендуем использовать специальные стеллажи и аккумуляторные отсеки.
Время работы в значительной степени может отличаться от полученных значений в зависимости от типа производителя АКБ, а также от остаточной ёмкости АКБ.
| № п/п | Наименование параметра | Значение параметра | |||
| 1 | Номинальное входное напряжение (Uном), В | 220 | |||
| 2 | Диапазон входного напряжения без перехода на питание от АКБ при 100% нагрузки, В | 160…290 | |||
| 3 | Номинальная частота входного напряжения (авто- определение), Гц | 50 / 60 | |||
| 4 | Диапазон частоты входного напряжения без перехода на питание от АКБ при 100% нагрузки, Гц | 45…55 / 55…65 | |||
| 5 | Диапазон входного напряжения, в котором изделие может работать в режиме БАЙПАС, без отключения нагрузки, % от Uном | -45%; +25% | |||
| 6 | Входной коэффициент мощности, не менее | 0,98 | |||
| 7 | Номинальная выходная мощность | Полная, ВА | 1000* | ||
| Активная, Вт | 900* | ||||
| 8 | Номинальное выходное напряжение, В | 220 | |||
| 9 | Статическая точность выходного напряжения при изменении нагрузки в пределах 0…100%, % | ±3% | |||
| 10 | Частота выходного напряжения (автосинхронизация с частотой напряжения электросети) в режиме питания от АКБ («РЕЗЕРВ»), Гц | 50±0,2% или 60±0,2% | |||
| 11 | Выходной коэффициент мощности, не менее | 0,9 | |||
| 12 | Номинальный ток нагрузки, А | 3,6 | |||
| 13 | Максимальный входной ток, А | 4,9 | |||
| 14 | Форма выходного напряжения | синусоидальная | |||
| 15 | Коэффициент нелинейных искажений выходного напряжения (КИ), %, не более | линейная нагрузка | 3 | ||
| нелинейная нагрузка | 5 | ||||
| 16 | КПД при номинальной нагрузке, не менее, % | режим «ОСНОВНОЙ» | 90 | ||
| режим «РЕЗЕРВ» | 85 | ||||
| режим «БАЙПАС» | 94 | ||||
| 17 | Максимальный коэффициент пиковой импульсной нагрузки (крест-фактор) | 3:1 | |||
| 18 | Перегрузочные способности в режиме «ОСНОВНОЙ» (переключение в режим «БАЙПАС») | < 108% | длительно, без перехода в режим «БАЙПАС» | ||
| 108±5% — 150±5% | через 30 с | ||||
| 150±5% — 200±5% | через 0,3 с | ||||
| > 200±5% | через 0,02 с | ||||
| 19 | Перегрузочные способности в режиме «РЕЗЕРВ» (отключение не критичной нагрузки SEGMENT 1) | < 103% | длительно, без отключения не критичной нагрузки | ||
| 103±5% — 150±5% | через 30 с | ||||
| 150±5% — 200±5% | через 0,3 с | ||||
| > 200±5% | через 0,02 с | ||||
| 20 | Время переключения из режима «ОСНОВНОЙ» | в режим «БАЙПАС», мс, не более | 10 | ||
| в режим «ECO», мс, не более | 10 | ||||
| в режим «РЕЗЕРВ», мс | 0 | ||||
| 21 | Время переключения из режима «ECO» в режим «РЕЗЕРВ», мс | 10 | |||
| 22 | Мощность, потребляемая от сети при 100% нагрузке, не более, ВА | 1300 | |||
| 23 | Мощность, потребляемая изделием от сети без нагрузки и полностью заряженной АКБ, ВА, не более | 130 | |||
| 24 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||||
| 25 | Рекомендуемая емкость АКБ, А*ч | 40—120** | |||
| 26 | Количество АКБ, шт. | 2 | |||
| 27 | Ток заряда АКБ, А, не более | 6 | |||
| 28 | Величина напряжения на клеммах АКБ, при котором включается сигнализация о скором разряде АКБ в режиме «РЕЗЕРВ», В | 21,9 | |||
| 29 | Величина напряжения на клеммах каждой из двух АКБ, при котором происходит автоматическое отключение нагрузки для предотвращения глубокого разряда АКБ в режиме «РЕЗЕРВ», В | 10,0 | |||
| 30 | Габаритные размеры ШхГхВ, не более, мм | без упаковки | 440х430х86,5 | ||
| в упаковке | 520х560х205 | ||||
| 31 | Масса, НЕТТО (БРУТТО), кг, не более | 11,5 (20,0) | |||
| 32 | Диапазон рабочих температур, °С | 0…+40 | |||
| 33 | Относительная влажность воздуха (без конденсации), %, не более | 90 | |||
 | ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||||
| 34 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |||
| 35 | Содержание драгоценных металлов и камней | нет | |||
Характеристики
