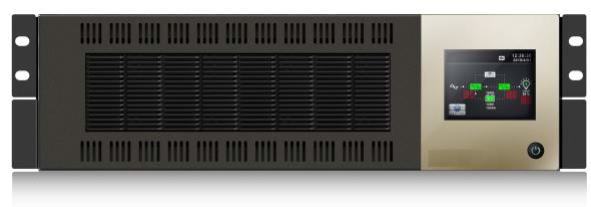

ИБП RM1103H/S 3 кВА стоечного типа

Модель

TM1101H/S

RM1101H/S

TM1102H/S

RM1102H/S

TM1103H/S

RM1103H/S

TM1106H

RM1106H

TM1110H

RM1110H

Мощность

1 кВА

2 кВА

3 кВА

6 кВА

10 кВА

Вход

Фаза

L+N+PE

Номинальное напряжение

208/220/230/240 В перем.тока

Диапазон рабочих

напряжений

(90±5)~(300±5) В перем.тока

Диапазон рабочих частот

50/60 ГЦ ± 4 Гц

Коэффициент мощности

≥0.99

Гармонические искажения

(Коэф-т нелинейных искажений тока)

≤6% (100% линейная нагрузка)

Выход

Фаза

L+N+PE

Выходное напряжение

208/220/230/240 В перем.тока

Коэффициент мощности

0.9

Регулировка напряжения

≤±2%

Выходная частота

Режим слежения за сетью; автономный режим: (50/60±0.2) Гц

Коэффициент амплитуды

3:1

Коэффициент нелинейных

искажений

≤4%(100% линейная нагрузка)

КПД (AC)

≥90%

95.0%

КПД (батарея)

≥85%

94.8%

Перегрузка

Режим AC: Нагрузка ≤110%, длительность 30 мин; ≤130%, длительность 10 мин;

≤150%, длительность 30 с;

>150%, 200 мс потом переключение на байпас.

Режим батареи: Нагрузка ≤110%, длительность 1 мин;

≤130%, длительность 10 с;

≤150%, длительность 3 с;

>150%, потом переключение на байпас

Режим AC: Нагрузка ≤110%, длительность 30 мин; ≤130%, длительность 10 мин; ≤150%, длительность 30 с; >150%, 500 мс потом переключение на байпас

Режим батареи: Нагрузка ≤110%, длительность 10 мин; ≤130%, длительность 1 мин; ≤150%, длительность 10 с; >150%, 500 мс потом переключение на байпас

Батарея

Напряжение батареи

H

36 В

пост.тока

72 В

пост.тока

96 В

пост.тока

192 В постоянного тока

S

24 В

пост.тока

48 В

пост.тока

72 В

пост.тока

192 В постоянного тока

Кол-во, стандартная

модель

12V,7AH*2

12V,7AH*4

12V,7AH*6

12V,7AH*16

Кол-во, длинная модель

3

6

8

16

Зарядный ток

1 A для стандартной модели, 5.5 A

для длинной модели

1 A для стандартной модели, 4 A для длинной

модели

Время передачи

От сети к аккумулятору: 0 мс; от сети к байпасу: 4 мс

Внешние условия

Рабочая температура

0℃～40℃

Температура хранения

-15℃～45℃ (без батареи)

Влажность

20～95% (без конденсации)

Высота

< 1000 м

Уровень шума

<45 дБ

Защита

Аварийный сигнал

перегрузка, нарушение работы электросети, неисправность ИБП, разряд батареи и

т.д.

Защита

короткое замыкание, перегрузка, повышенная температура, разряд батареи, сигнал

неисправности вентилятора

Интерфейс связи

RS232,USB (по выбору), SNMP (по выбору)

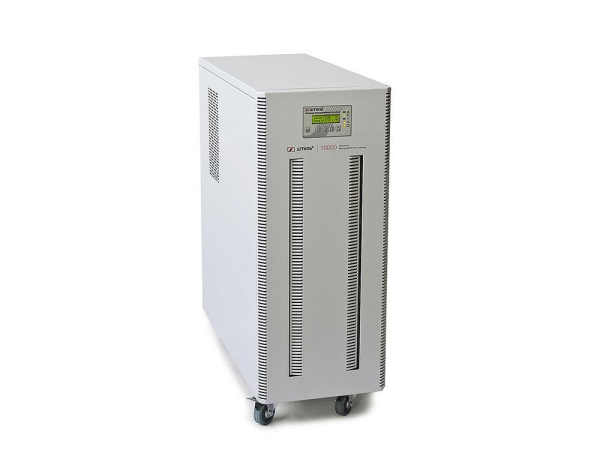

Башня

Габариты Г*Ш*В (мм)

H

280*144*230

400*144*230

400*144*230

425*190*328

533*260*501

S

400*144*230

400*144*230

425*190*328

533*260*560

533*260*560

Вес (кг)

H

4.2

6.4

6.5

12.2

21

S

7.8

13.3

23.4

55

62

Стеллаж

Габариты Г*Ш*В (мм)

H

482.6*400*8

8

482.6*400*8

8

482.6*400*8

8

665*482.6*133

S

482.6*400*8

8

482.6*400*8

8

482.6*550*8

8

665*482.6*133

Вес (кг)

H

6.5

7.5

7.8

17

18.5

S

10.5

15.5

22

/

/

Стандарты

EN62040-1, EN62040-2
