Описание
Назначение

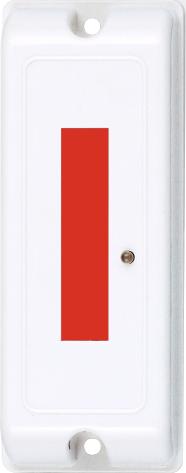

Устройство «ВС-ПИ-АП» предназначено для контроля подключаемого к устройству шлейфа сигнализации (ШС). К шлейфу сигнализации допускается подключение любых, как пожарных, так и охранных извещателей или устройств имеющих выход типа «сухой» контакт. С помощью переключателя «ТИП» выбирается тип устройства: пожарное или охранное. Устройство питается от адресной линии системы «ВС-ВЕКТОР-АП», работает под управлением адресных приборов «ВС-ВЕКТОР-АП250» и «ВС-ВЕКТОР-АП220». Устройство имеет два встроенных изолятора короткого замыкания адресной линии.
Особенности
- Выдача сигнала «ПОЖАР», «НЕИСПРАВНОСТЬ», «ТРЕВОГА» в зависимости от выбранного типа устройства и состояния шлейфа сигнализации.
- Защита от вскрытия корпуса при охранном типе устройства.
- Высокая степень защищенности от ложных срабатываний. Соответствует 3-й степени жесткости по электромагнитной совместимости.
- Постоянное самотестирование и определение неисправностей.
- Контроль короткого замыкания адресной линии в обоих направлениях от устройства, два встроенных изолятора короткого замыкания.
- Отключение закороченного участка для устранения КЗ в адресной линии в соответствии с требованиями нового СП и ГОСТ.
- Измерение напряжения и сопротивления адресной линии в месте подключения извещателя.
- К адресной линии прибора «ВС-ВЕКТОР-АП250» может быть подключено до 200 извещателей «ВС-ПИ-АП».
- Ручной контроль работоспособности извещателя.
| Сопротивление ШС без выносного резистора, кОм, не более – для пожарного типа – для охранного типа | 0,22 1 | Сопротивление утечки между линиями ШС, кОм, не менее – для пожарного типа – для охранного типа | 50 20 | Продолжительность нарушения ШС, – не вызывающая реакцию, мс, не более – вызывающая реакцию, мс, не менее | 100 300 | Количество встроенных изоляторов короткого замыкания АЛ | 2 | Напряжение питания устройства от адресной линии, В | от 8 до 15 | Средний ток потребления, не более, мкА | 150 | Степень защиты корпуса, не менее | IP41 | Диапазон рабочих температур, °C | от -30 до +55 | Масса, не более, кг | 0,06 | Габаритные размеры, не более, мм | 110×45×30 | Срок службы устройства, лет | 10 |
Характеристики
Бренд:Сибирский АрсеналМатериал корпуса:ПластикНапряжение питания, В:Постоянное, 12Взрывозащищенное оборудование:НетИсполнение:Для помещенийКласс защиты:IP41Тип монтажа:НастенныйДиапазон рабочих температур, С:-30+55Снято с производства:N
