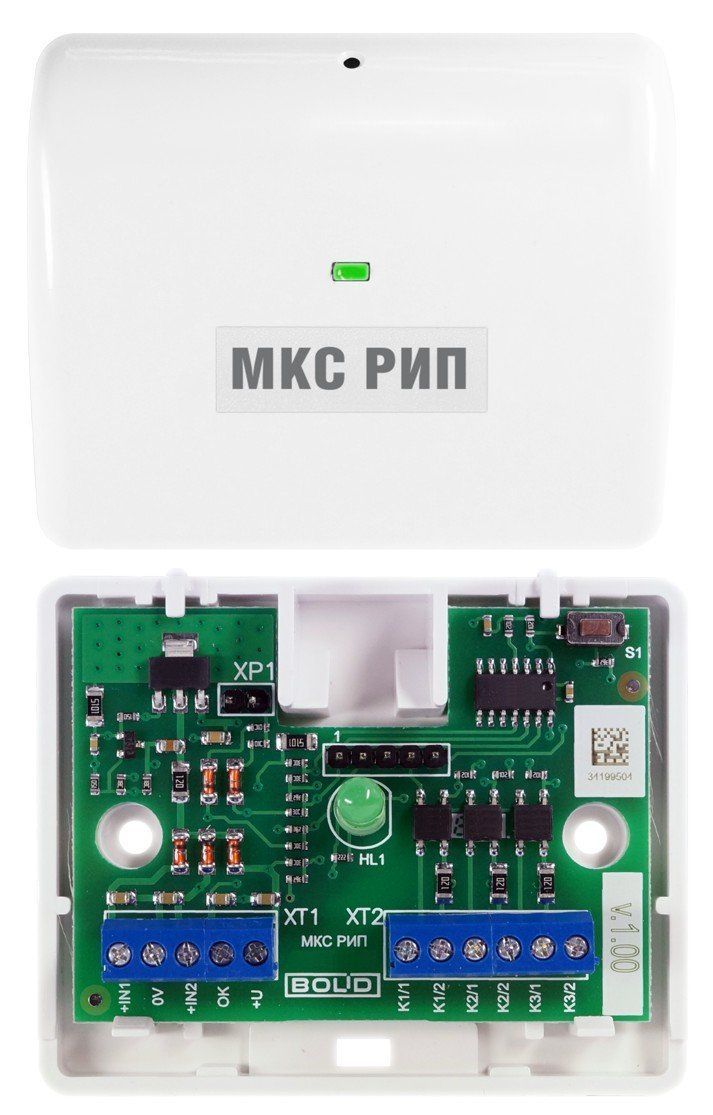

Модуль контроля состояния резервированных источников питания (МКС) предназначен для контроля источников питания РИП-12 (исп. 01), РИП-12 (исп. 02), РИП-12 (исп. 04), РИП-12 (исп.05), РИП-24 (исп. 01), РИП-24 (исп. 02), РИП-24 (исп. 04).
МКС рассчитан на непрерывный круглосуточный режим работы, производя контроль наличия сетевого напряжения питания РИП, выходного напряжения РИП и герметичной аккумуляторной батареи.
МКС передаёт извещения о состоянии РИП с помощью трёх гальванически развязанных выходных реле К1, К2 и К3.
МКС обеспечивает световую индикацию текущего состояния РИП, наличие или отсутствие напряжения сети, превышение или понижение напряжения на выходе и батарее.
МКС эксплуатируется в местах, где он защищён от воздействия атмосферных осадков и механических повреждений.
| Источник питания (10…30) В, постоянного тока | Выход РИП |
| Максимальное напряжение, коммутируемое контактами реле, В | 80 |
| Максимальный ток потребления, не более мА | 30 |
| Максимальный ток, коммутируемый контактами реле, мА | 50 |
| Максимальный ток потребления от разряженной батареи при отсутствии сетевого напряжения, не более мА | 7 |
| Габаритные размеры, мм | 75х65х25 |
| Сопротивление контактов выходных реле в замкнутом состоянии, не более Ом | 50 |
| Масса МКС, не более кг | 0.1 |
| Источник питания (10…30) В, постоянного тока | Выход РИП |
| Максимальный ток потребления, не более мА | 30 |
| Максимальный ток потребления от разряженной батареи при отсутствии сетевого напряжения, не более мА | 7 |
| Сопротивление контактов выходных реле в замкнутом состоянии, не более Ом | 50 |
| Максимальное напряжение, коммутируемое контактами реле, В | 80 |
| Максимальный ток, коммутируемый контактами реле, мА | 50 |
| Габаритные размеры, мм | 75х65х25 |
| Масса МКС, не более кг | 0.1 |
