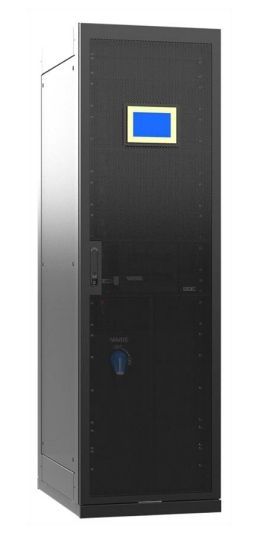

ECOplus 30-300 кВА представляет собой источник бесперебойного питания модульной конструкции. В нем используются двойное онлайн преобразование и технология цифрового управления DSP, обеспечивающие высочайший уровень надежности, мощность каждого модуля оставляет 30 кВА. Доступны модели мощностью от 30 кВА до 300 кВА и параллельное подключение 4 ИБП общей мощностью до 1200 кВА.
ОБЛАСТЬ ПРИМЕНЕНИЯ:
Центры обработки данных средней величины, серверные телекоммуникации, IT операторы, и другие критически важные объекты
ХАРАКТЕРИСТИКИ:
- Централизованный байпас, централизованное управление, модульная конструкция
- Двойное преобразование в режиме онлайн и трехуровневая технология
- Технология цифрового управления DSP
- Широкий диапазон входного напряжения
- Выходной коэффициент мощности 1
- Высокая плотность мощности размером 440мм*620мм*2U
- Холодный пуск (запуск от аккумулятора)
- Работа в режиме повышенного КПД
- Интеллектуальное управление аккумуляторными батареями
- Резервирование N+X
- Коммуникации: RS485/Релейная плата/USB/SNMP
- Дополнительная функция аварийного отключения питания (EPO)
- Совместимость с литиевыми аккумуляторами
ПРЕИМУЩЕСТВА:
- Модульная конструкция, повышает обслуживаемость и надежность
- Режим работы ЭКО для экономии энергии
- Холодный старт для простоты эксплуатации
- Коммуникации для управления сетью и дистанционного управления
- Запас мощности N+X, расширяемый по мере необходимости, экономит первоначальные вложения
Модель | ECOplus90-30 | ECOplus150-30 | ECOplus300-30 | ||
Мощность | Шкаф ИБП | 30~90 кВА | 30~150 кВА | 30~300 кВА | |
Модуль ИБП | 30 кВА | ||||
Кол-во модулей | 3 | 5 | 10 | ||
Вход | Фаза | 3 фазы + N + PE | |||
Номинальное напряжение | 380/400/415 В перем.тока | ||||
Диапазон напряжений | 138～485 В перем.тока | ||||
Диапазон частот | 40-70 Гц | ||||
Коэффициент мощности | ≥0.99 | ||||
Коэффициент нелинейных искажений тока | ≤3% (100% линейная нагрузка) | ||||
Диапазон напряжений байпаса | Макс. напряжение: 220В: +25% (опционально +10%, +15%, +20%); 230В: +20 % (опционально +10%, +15%); 240В: +15% (опционально +10%)；Мин. напряжение: -45% (опционально -20%、-30%) | ||||
Диапазон защиты по частоте: ±10% | |||||
Функция Power Walking In | Да | ||||
Функция Bypass back irrigation | Bypass back irrigation | ||||
Доступ к генератору | Да | ||||
Выход | Фаза | 3 фазы + N + PE | |||
Номинальное напряжение | 380/400/415 В перем. тока | ||||
Коэффициент мощности | 1 | ||||
Регулировка напряжения | ±1% | ||||
Частота | Режим сети | ±1%,±2%,±4%,±5%,±10% от номинальной частоты (опционально) | |||
Режим аккумулятора | (50/60±0.1%) Гц | ||||
Коэффициент амплитуды | 3:1 | ||||
Коэффициент нелинейных искажений | ≤2% с линейной нагрузкой, ≤5% с нелинейной нагрузкой | ||||
КПД | 96% | ||||
Перегрузка | ≤110%, переход на байпас через 60 мин; ≤125%, переход на байпас через 10 мин; ≤150%，переход до байпаса через 1 мин | ||||
Батарея | Напряжение | ±180В/192В/±204В/±216В/±228В/±240/±252/±264/±276/±288/±300 В пост. тока (30/32/34/36/38/40/42/44/46/48/50 шт. по выбору) | |||
Зарядный ток | Шкаф ИБП | макс. 30 A | макс. 50 A | макс. 100 A | |
Модуль ИБП | макс. 10 A | ||||
Время передачи | От сети к аккумулятору: 0 мс; от сети к байпасу: 0 мс | ||||
Защита | Аварийный сигнал | перегрузка, нарушение работы электросети, неисправность ИБП, разряд батареи и т.д. | |||
Защита | короткое замыкание, перегрузка, повышенная температура, разряд батареи, сигнал неисправности вентилятора | ||||
Интерфейс связи | RS232, RS485, интеллектуальный слот x 2, Сухой контакт, SNMP | ||||
Внешние условия | Рабочая температура | 0℃～40℃ | |||
Температура хранения | -25℃～55℃ | ||||
Влажность | 0～95% без конденсации | ||||
Высота | < 1500м | ||||
Физические параметры | Габариты Г*Ш*В (мм) | Шкаф ИБП | 850*600*1350 | 850*600*1350 | 850*600*2000 |
Модуль ИБП | 620*440*86 | ||||
Вес (кг) | Шкаф ИБП | 150 | 158 | 245 | |
Модуль ИБП | 21.6 | ||||
Стандарты | EN62040-1, EN62040-2 | ||||
