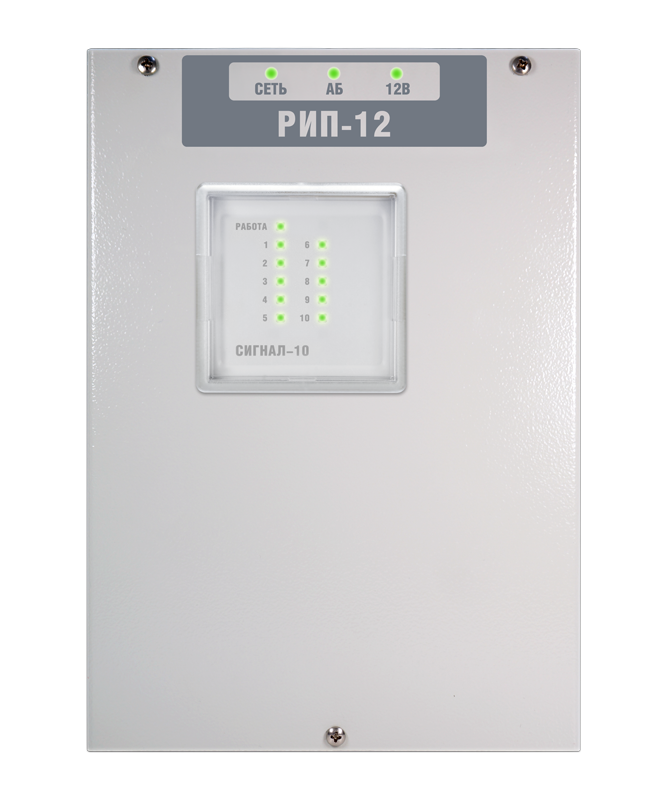

Блок бесперебойного питания предназначен для бесперебойного электропитания устройств и приборов охранно-пожарной сигнализации и активных датчиков напряжением 12В постоянного тока.
Особенности
* - Расширенный рабочий диапазон сетевого напряжения
* - Контроль выходного напряжения, напряжения батареи, сетевого напряжения
* - Передача извещений с помощью гальванически развязанного оптореле
* - Возможность заряда "глубоко разряженных" аккумуляторов
* - Электронная защита с самовосстановлением работоспособности:
- от перегрузки по выходу
- превышения выходного напряжения
- замыкания клемм и "переполюсовки" батареи
* - Возможность установки внутри корпуса приборов форм-фактора "С2000" для применений на малых объектах
* - Типовое применение РИП совместно с приборами:
- контроллер доступа "С2000-2" (СКУД)
- блок приемно-контрольный охранно-пожарный "С2000-4" (ОПС)
- блок приемно-контрольный охранно-пожарный "Сигнал -10" (ОПС, радиальные шлейфы)
- контроллер двухпроводной линии связи "С2000-КДЛ" (ОПС, адресные системы)
* - Возможность визуального контроля состояния прибора установленного внутри корпуса РИП через прозрачное окно
* - Сертификат соответствия ГОСТ Р 53325-2012 и декларация ТР ТС
Дополнительное оборудование
(208944) - Delta DTM 1207, Аккумулятор
(212872) - Сигнал-10, Прибор приемно-контрольный охранно-пожарный
(004233) - С2000-2, Контроллер СКУД
(212872) - Сигнал-10, Прибор приемно-контрольный охранно-пожарный
(004155) - С2000-КДЛ, Прибор приемно-контрольный
(236410) - С2000-КДЛ-2И, Прибор приемно-контрольный
(266725) - С2000-КДЛ-Modbus, Прибор приемно-контрольный
Видеоматериалы
| Тип устройства | Источник вторичного электропитания резервированный |
| Выходной ток, А: | |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
| - номинальный при наличии основного питания | 1 |
| Диагностические выходы | тип "СК": "АВАРИЯ" |
| - максимальный при наличии основного питания | 1.5 |
| Напряжение питания, B: | |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| - от сети переменного тока | 150…250 |
| Количество аккумуляторов, шт | 1 |
| Потребляемая мощность: | |
| Защита от короткого замыкания | Есть |
| - от сети переменного тока | 45 ВА |
| Защита аккумулятора от глубокого разряда | Есть |
| Потребляемый ток: | |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 10.1…10.9 |
| - при питании от резервного источника питания, А | 0.015 |
| Ток заряда аккумуляторной батареи, А | 0.5 |
| Выходное напряжение, В: | |
| Степень защиты | IP30 |
| - при питании от сети переменного тока | 13…14.2 |
| Диапазон рабочих температур, °С | -10…+30 |
| - при питании от аккумуляторной батареи | 10…13.6 |
| Габаритные размеры, мм | 280х200х100 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 100 |
| Тип устройства | Источник вторичного электропитания резервированный |
| Световая индикация | "Наличие сети"; "Состояние аккумуляторной батареи"; "Нагрузка" |
| Диагностические выходы | тип "СК": "АВАРИЯ" |
| Напряжение питания, B: | |
| - от сети переменного тока | 150…250 |
| Потребляемая мощность: | |
| - от сети переменного тока | 45 ВА |
| Потребляемый ток: | |
| - при питании от резервного источника питания, А | 0.015 |
| Выходное напряжение, В: | |
| - при питании от сети переменного тока | 13…14.2 |
| - при питании от аккумуляторной батареи | 10…13.6 |
| Величина пульсаций выходного напряжения при номинальном токе нагрузки, мВ, не более | 100 |
| Выходной ток, А: | |
| - номинальный при наличии основного питания | 1 |
| - максимальный при наличии основного питания | 1.5 |
| Тип используемого аккумулятора | 12 В 7 А·ч |
| Количество аккумуляторов, шт | 1 |
| Защита от короткого замыкания | Есть |
| Защита аккумулятора от глубокого разряда | Есть |
| Напряжение, при котором происходит отключение нагрузки для предотвращения глубокого разряда аккумуляторной батареи, В | 10.1…10.9 |
| Ток заряда аккумуляторной батареи, А | 0.5 |
| Степень защиты | IP30 |
| Диапазон рабочих температур, °С | -10…+30 |
| Габаритные размеры, мм | 280х200х100 |
| Диапазон входного напряжения | сеть переменного тока 150…253 В, 50 Гц |
| Выходное напряжение при питании от сети 220 В | (13,6±0,6) В стабилизированное |
| Выходное напряжение при питании от батареи | (10-13,6) В |
| Номинальный ток нагрузки | 1 А |
| Максимальный ток нагрузки (кратковременно до 2 мин, с интервалом не менее 1 ч при заряженных АБ) | 1,5 А |
| Резервный источник питания – аккумуляторная батарея 12 В (свинцово-кислотная) | 7 А*ч (1 шт.) |
| Ток заряда аккумуляторной батареи | не более 0,5 А |
| Собственный ток потребления от батареи | не более 15 мА |
| Максимальная мощность, потребляемая от сети | не более 45 В·А |
| Релейный выход ("Неисправность") | 1 шт., оптореле |
| Максимальные напряжение и ток коммутации реле | (80 В, 50 мА) |
| Относительная влажность | до 90% при +25 °C |
| Степень защиты корпуса | IP30 |
| Габаритные размеры | 200×280×100 мм |
| Масса РИП с батареей | не более 4,5 кг |
| Средний срок службы | 10 лет |
| Тип подключения к РИП | Клеммные колодки под винт Подключение к сети: провод 0,75…2,5 кв.мм Подключение нагрузки: провод 0,5…2,5кв.мм Реле К1: провод 0,2…1,5 кв.мм |
| Тип монтажа | настенный, навесной |
