Цифровой модуль выходов DOM4-8, 24В EN54-16 583361.22

583361.22

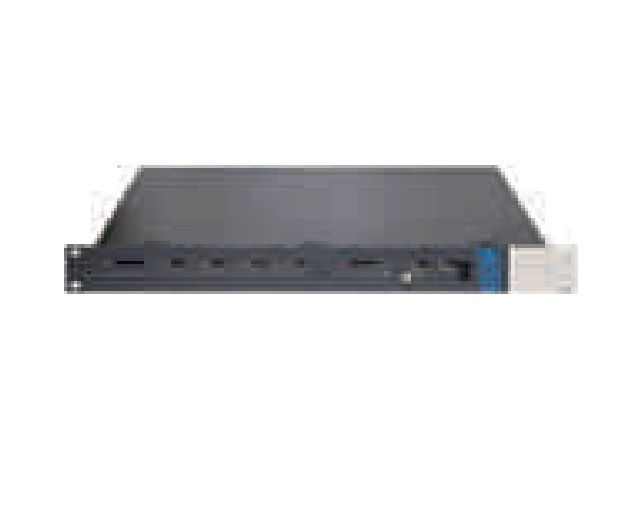

583361.22 Цифровой модуль выходов DOM4-8. Модуль DOM является центральным элементом управления системы VARIODYN® D1. Он оснащен интерфейсами для подключения всех входных/выходных сигналов и используется для управления линиями громкоговорителей и их мониторинга. Особенности: • Соответствие стандартам IEC 60849/VDE 0828 • Все необходимые функции системы эвакуации интегрированы в одном модуле типоразмера 19” (DOM). • Возможность объединения в сеть через протокол Ethernet • Постоянный мониторинг состояния всех требуемых для работы частей системы • Автоматическое динамическое переключение на резервные усилители • Функции автоматической регулировки уровня громкости (АРУ) • Дистанционный контроль и настройка конфигурации по локальной вычислительной сети • Подключение резервного питания 24 В Модули DOM могут быть объединены через сеть Ethernet, что позволяет создавать распределенные системы оповещения любой сложности. Модуль DOM4-8 оснащен четырьмя независимыми аудиовыходами, каждый их которых соответствует одному каналу усиления. К каждому аудиовыходу может быть подключено до двух линий громкоговорителей или по одной кольцевой линии (до 8 радиальных или до 4 кольцевых линий на один модуль). Все усилители мощности постоянно контролируются. В случае неисправности усилителя мощности он может быть динамически заменен резервным усилителем. Переключение на резерв производится автоматически через DOM. Линии громкоговорителей постоянно контролируются на наличие короткого замыкания, замыкания на землю, обрыва, а также отклонения импеданса. Неисправные зоны громкоговорителей отключаются без влияния на работоспособность остальной системы. Каждый модуль DOM имеет память для хранения цифровых сообщений суммарной длительностью до 60 минут. Сообщения могут содержать предупреждающие и эвакуационные сообщения, тестовые сообщения и сообщения об отмене тревоги, а также служебные сигналы (например, гонги). Возможна раздельная регулировка громкости каждого источника и каждого канала усилителя. Также имеются дополнительные фильтры, например, параметрический эквалайзер, фильтр высоких и низких частот, а также звуковые задержки. Распознавание неисправностей, индикация и запись информации о них выполняется в течение нескольких секунд. Технические характеристики: Аудиовыход Тип выхода электронный балансный Ном. уровень 0 dBu Макс. выходной уровень +6 dBu Диапазон частот от 20 Гц до 20кГц Макс. отклонение от линейной передачи ±3 dB в диапазоне частот Гармонические искажения при ном. уровне < 0,03% при 1 кГц Невзвешенное соотношение сигнал-шум > 75 dB (A) при ном. уровне > 70 dB Нагрузочный импеданс мин. 5 кОм, макс. 500пФ Вход сенсорного микрофона (АРУ) Тип входа симметричный без заземления Ном. уровень -51 dBu Ном. уровень для аварийного коммуникатора 0 dBu Диапазон частот от 100 Гц до 8 кГц Макс. отклонение от линейной передачи ±3 dB в диапазоне частот Гармонические искажения при ном. уровне < 0,02% при 1 кГц Невзвешенное соотношение сигнал-шум > 65 dB /60 dB(A) Нагрузочный импеданс тип. 200 Ом Общие технические данные Диапазон напряжения от 90 В до 264 В перем. тока Частотный диапазон от 47 Гц до 440 Гц Резервное питание 24В пост. тока Нагрузка на контакты реле 100 В пост. тока/1 А Температура окружающей среды от -5 °C до +55 °C Относительная влажность воздуха от 15% до 90% Вес 6,8 кг Размеры (В x Ш x Г) 44 x 483 x 345 мм/1 HU, 19” Модули DOM поставляются без маркировки логотипом производителя. Предусматривайте одну вентиляционную панель 1HU на каждый модуль DOM в стойке Принадлежности: 583451.21 Кабель для задней стенки шкафа DOM4-8 VARIODYN® D1 583486/87/88 Соединительный кабель Cat5, желтый (ETH) VARIODYN® D1 1 м/2 м/3м 583496 Оконечный модуль EOL 583342 Модуль изолятора для кольцевого шлейфа 581316 Сенсорный микрофон АРУ 583703 Монтажный комплект 1 583708 Вентиляционная панель 1 HU VARIODYN® D1
