Цифровой модуль 583362.22

Цифровой модуль Esser by Honeywell 583362.22

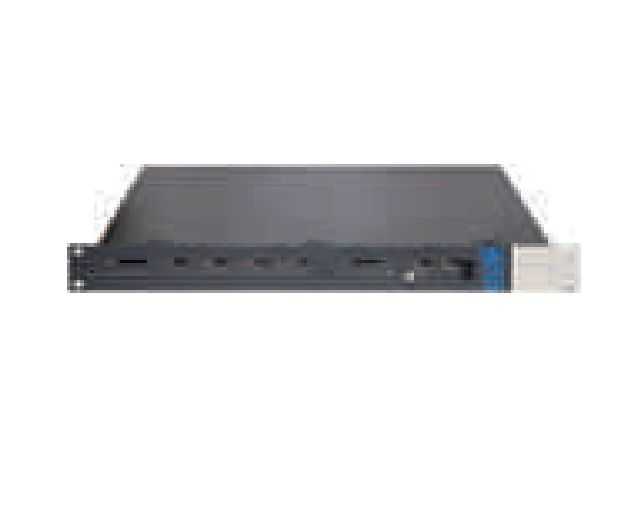

Цифровой модуль выходов DOM4-24. Модуль DOM является центральным элементом управления системы VARIODYN® D1. Он оснащен интерфейсами для подключения всех входных/выходных сигналов и используется для управления линиями громкоговорителей и их мониторинга. Модули DOM могут быть объединены через сеть Ethernet, что позволяет создавать распределенные системы оповещения любой сложности. Модуль DOM4-24 оснащен четырьмя независимыми аудиовыходами, каждый их которых соответствует одному каналу усиления. К каждому аудиовыходу может быть подключено до 6 стандартных линий громкоговорителей (до 24 радиальных или до 4 кольцевых линий на один модуль). Все усилители мощности постоянно контролируются. В случае неисправности усилителя мощности он может быть динамически заменен резервным усилителем. Переключение на резерв производится автоматически через DOM. Линии громкоговорителей постоянно контролируются на наличие короткого замыкания, замыкания на землю, обрыва, а также отклонения импеданса. Неисправные зоны громкоговорителей отключаются без влияния на работоспособность остальной системы.
Особенности:
• Соответствие стандартам IEC 60849/VDE 0828
• Все необходимые функции системы эвакуации интегрированы в одном модуле типоразмера 19” (DOM).
• Возможность объединения в сеть через протокол Ethernet
• Постоянный мониторинг состояния всех требуемых для работы частей системы
• Автоматическое динамическое переключение на резервные усилители
• Функции автоматической регулировки уровня громкости (АРУ)
• Дистанционный контроль и настройка конфигурации по локальной вычислительной сети
• Подключение резервного питания 24 В Каждый модуль DOM имеет память для хранения цифровых сообщений суммарной длительностью до 60 минут.

Сообщения могут содержать предупреждающие и эвакуационные сообщения, тестовые сообщения и сообщения об отмене тревоги, а также служебные сигналы (например, гонги). Возможна раздельная регулировка громкости каждого источника и каждого канала усилителя. Также имеются дополнительные фильтры, например, параметрический эквалайзер, фильтр высоких и низких частот, а также звуковые задержки. Распознавание неисправностей, индикация и запись информации о них выполняется в течение нескольких секунд.

Технические характеристики:
Аудиовыход Тип выхода электронный балансный
Ном. уровень                                      0 dBu
Макс. выходной уровень                   +6 dBu
Диапазон частот                                 от 20 Гц до 20кГц ±3 d
Гармонические искажения при ном. уровне < 0,03% при 1 кГц
Невзвешенное соотношение сигнал-шум > 75 dB (A)
Нагрузочный импеданс                           мин.5 кОм, макс. 500пФ
Вход сенсорного микрофона (АРУ)
Ном. уровень для аварийного коммуникатора 0 dBu
Диапазон частот                                      от 100 Гц до 8 кГц
Макс. отклонение от линейной передачи  ±3 dB в диапазоне частот
Гармонические искажения при ном. уровне < 0,02% при 1 кГц
Невзвешенное соотношение сигнал-шум  > 65 dB /60 dB(A)
Нагрузочный импеданс тип.                      200 Ом
Общие технические данные
Диапазон напряжения                             от 90 В до 264
Частотный диапазон                                от 47 Гц до 440 Гц
Резервное питание                                  24В пост. тока
Нагрузка на контакты реле                     100 В пост. тока/1 А
Температура окружающей среды            от -5 °C до +55 °C
Относительная влажность воздуха          от 15% до 90%
Модули DOM поставляются без маркировки логотипом производителя.

Принадлежности: 583451.21
Кабель для задней стенки шкафа DOM4-8 VARIODYN® D1 583486/87/88
Соединительный кабель Cat5, желтый (ETH) VARIODYN® D1 1 м/2 м/3м 583496
Оконечный модуль EOL 583342
Модуль изолятора для кольцевого шлейфа 581316
Сенсорный микрофон АРУ 583703
Монтажный комплект 1 583708
Вентиляционная панель 1 HU VARIODYN® D1
