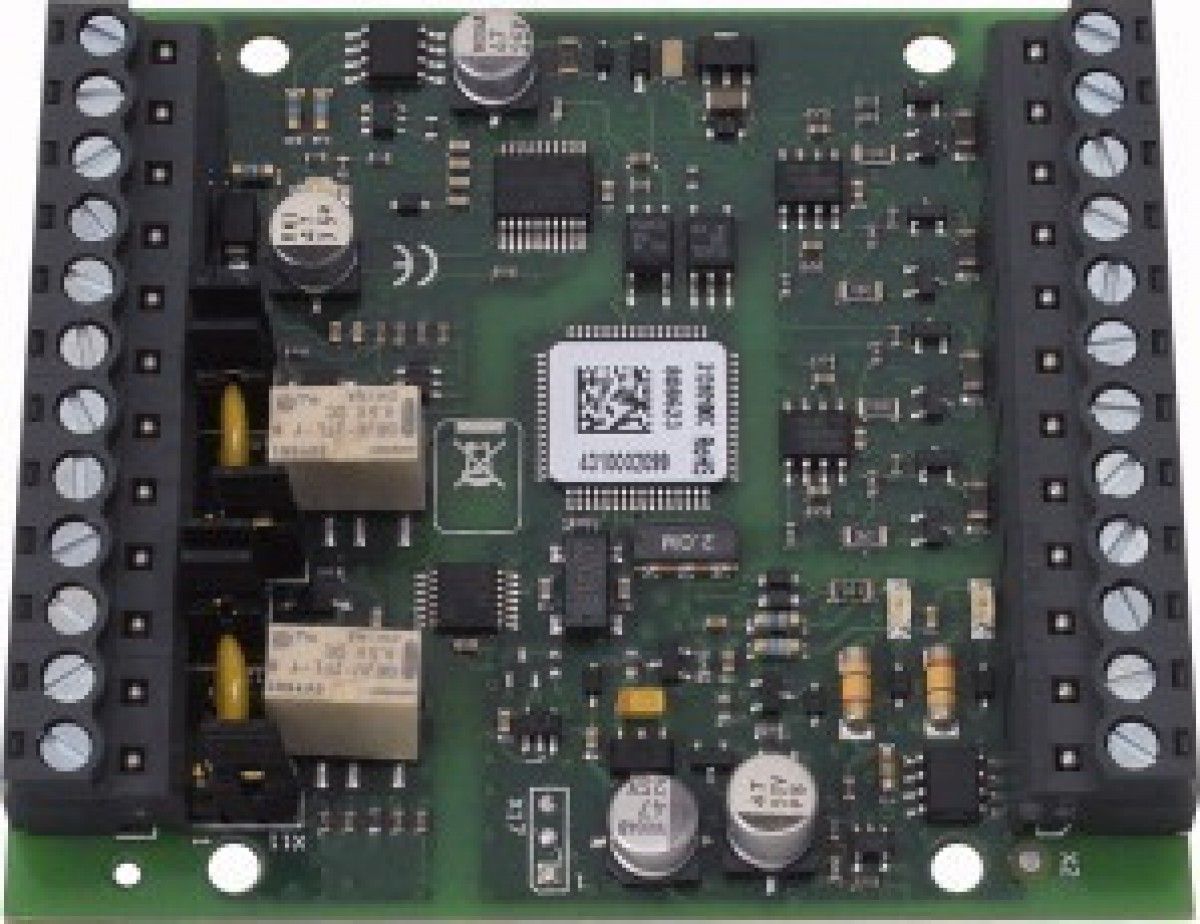

Транспондер ESSERBUS на 4 входа/ 2 релейных выхода с контролем линии и режимом "реле сброса" 30VDC/1A
- Питание от внешнего источника.
- Встроенный изолятор КЗ.
- Диапазон рабочих напряжений: 10...30 VDC.
- Клас защиты: IP40.
- Габаритные размеры: 82х72х20 мм.
- До 31 транспондера в одном кольцевом шлейфе.
- До 100 транспондеров на панель.
- Занимает 1 адрес в шлейфе.
Корпус транспондера 788600 заказывается отдельно!
Транспондер esserbus со встроенным изолятором (арт. 808623) может использоваться только в качестве адресного устройства на аналогово-адресных шлейфах (esserbus/ esserbus Plus) пожарных контрольных панелей серий IQ8Control и FlexES control. Для настройки устройства требуется П/О tools8000.
Системные ограничения
- не более 100 транспондеров на одну контрольную панель
- не более 31 транспондера на один кольцевой шлейф
- не более 32 логических зон на один кольцевой шлейф
Макс. число неадресных датчиков на каждом входе транспондера:
- не более 30 неадресных датчиков (без контроля включения)
- не более 10 неадресных датчиков (с контролем включения)
- не более 10 ручных неадресных датчиков
- не более 10 модулей технической тревоги
Внешний источник питания и его контроль
Данное устройство во всех вариантах использования требует наличия внешнего источника питания (12 или 24 В постоянного тока). По нормам VDE 0833-2 неисправность сетевого питания должна быть устранена в течение 24 часов. Если это невозможно, следует устанавливать DC/DC конвертер (арт. 761336 или 761337).
Подключение извещателей сторонних производителей показано на рис. 8-11.
Питание транспондера может осуществляться от внешнего источника 12 или 24 В постоянного тока.
Внешнее питание может программно контролироваться. При прерывании питания, либо падении питающего напряжения ниже допустимого предела (-10%), на контрольную панель должно быть передано сообщение о неисправности.
Маркировка
Поставляемая в комплекте маркировочная наклейка должна быть помещена на настенный или модульный корпус транспондера.
Входы транспондера
Все внешние подключаемые устройства, допускаемые к использованию в сочетании с ПКП IQ8Control / FlexES control должны контролироваться оконечными элементами – резисторами или модулями EOL-I / EOL-O (модули EOL-I / EOL-O – только для объектов, выполняемых в соответствии с нормами EN54).
Устройства, подключаемые на входы транспондера:
- Неадресные автоматические и ручные пожарные извещатели серии 9000
- Интеллектуальные пожарные извещатели серии 9100 в неадресном режиме
- Извещатели сторонних производителей (см. схемы подключения)
На последнем устройстве в линии должен устанавливаться оконечный элемент.
Выходы реле
Стандартные периферийные устройства, подключаемые к выходам реле тревожного транспондера:
- Неадресные акустические оповещатели (тип ROSHNI и ROLP) и строб-лампы (тип SOLEX).
Контакты реле
Реле К1 и К2 могут быть запрограммированы для работы в режиме нормально замкнутого контакта (Н.З.) или нормально разомкнутого контакта (Н.Р.).
Режимы работы реле
Для каждого реле возможны следующие режимы работы:
- Реле 1 + 2 с контролем линии до исполнительного устройства
- Реле 1 + 2 с контролем линии до исполнительного устройства + выдача питания
- Реле 1 + 2, сухой контакт без контроля линии
Опция реле сброса
Оба релейных выхода транспондера могут использоваться для пересброса подключенных пожарных извещателей сторонних производителей. Способ сброса зависит от типа извещателя, т.е. может осуществляться коммутацией определённого входа на минус питания или кратковременным прерыванием питания извещателя.
Для работы в данном режиме необходимо запрограммировать нужный релейный выход на режим «Реле сброса», а также режим контактов реле (нормально замкнутый или нормально разомкнутый контакт) при помощи программного обеспечения tools8000 версии 1.14 и выше. Релейный выход будет активирован на заданное время сброса (от 1 до 14 секунд), если соответствующий данному реле вход транспондера (вход G1 для реле К1, вход G2 для реле К2) пересбрасывается по сигналу контрольной панели. Обратитесь к инструкции на подключаемые извещатели для определения требуемого времени пересброса.
Технические характеристики
| Кольцевой шлейф | |
| Номинальное напряжение | 19 В пост. тока, макс. 42 В пост. тока |
| Потребляемый ток | ок. 90 мкА при 19 В |
| Внешний источник питания | |
| Рабочее напряжение | 10 – 28 В пост. тока |
| Потребляемый ток | макс. 120 мА при 12 В |
| Ток покоя | ок. 12 мА при 12 В |
| Параметры входов | |
| Номинальное напряжение | 9 В пост. Тока |
| Потребляемый ток (каждый вход) | макс. 25 мА при 9 В |
| Длина подключаемой линии | макс. 1000 м |
| Контроль входной цепи | 10 кОм /± 40% |
| Релейные выходы | |
| Коммутируемый ток | 1 А / 30 В |
| Контроль линии | 10 кОм /± 40% |
| Рабочая температура | -10°С…+50°С |
| Температура хранения | -25°С…+75°С |
| Относительная влажность | до 95% (без конденсации) |
| Класс защиты | IP40 (в корпусе) |
| Размеры | 82 х 72 х 20 мм |
| Вес | ок. 28 г |
| Принадлежности | Арт. № |
| Корпус для накладного монтажа | |
| - серый, цвет соответствует RAL 7035 | 788600 |
| - белый, цвет соответствует RAL 9016 | 788650.10 |
| Корпус для врезного монтажа | |
| - серый, цвет соответствует RAL 7035 | 788601 |
| - белый, цвет соответствует RAL 9016 | 788651.10 |
| Модульный корпус для монтажа на рейку | 788603.10 |
