О товаре

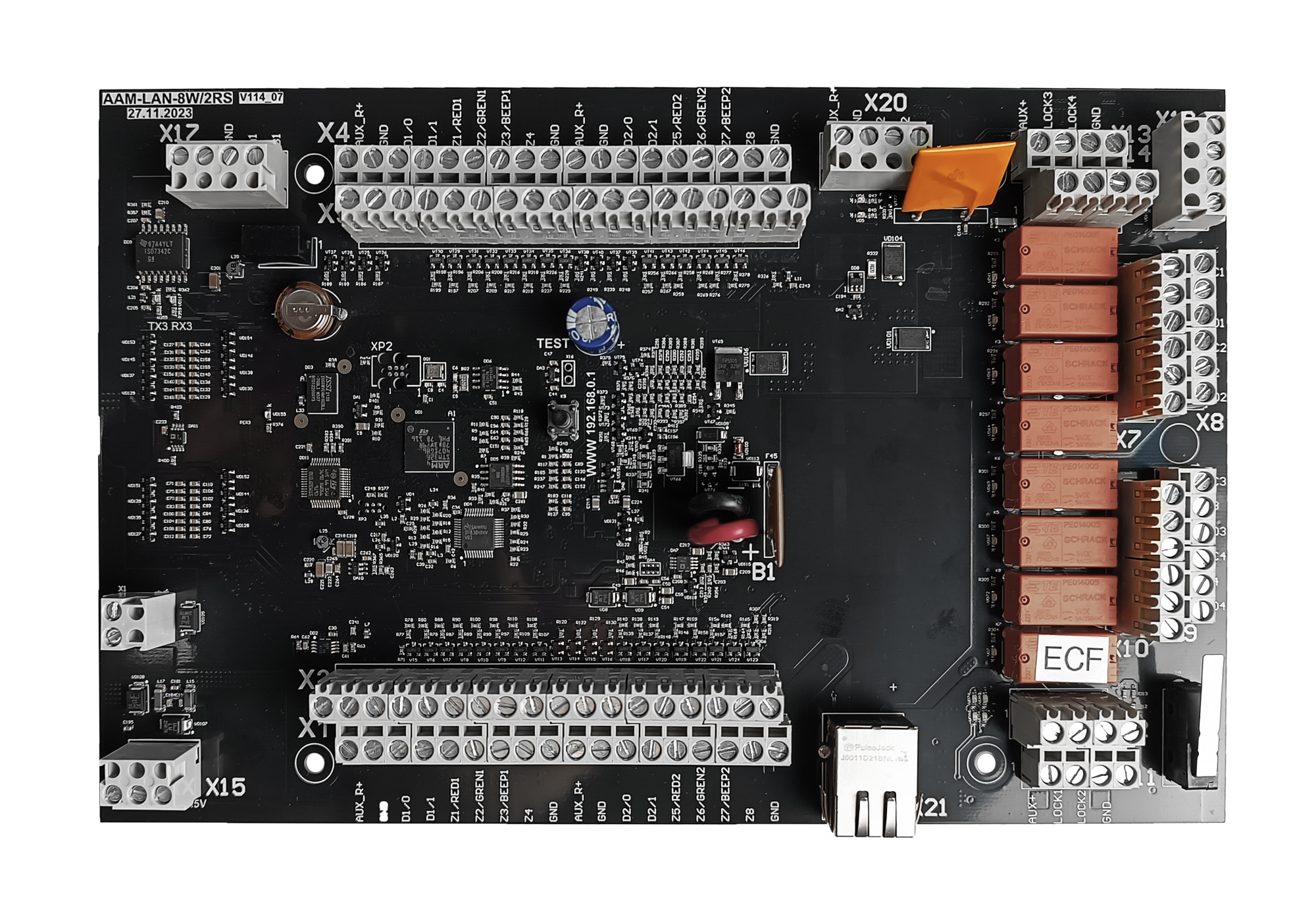

Совместно с ведущими российскими инженерами, компания ААМ Системз разработала новый российский контроллер для систем безопасности ААМ-LAN-8W/2RS.
Мы настолько уверены в надежности устройства, что предоставляем лучшие в отрасли условия обслуживания: гарантия на контроллер составляет 5 лет.
Универсальный контроллер систем безопасности
В зависимости от ваших задач, ААМ-LAN-8W/2RS может не только выполнять функции кластерного контроллера с возможностью подключения до 24 считывателей (и, соответственно, управления до 24 точками доступа), но также выступать в роли охранной панели или лифтового модуля.
Считыватели с распространенными интерфейсами

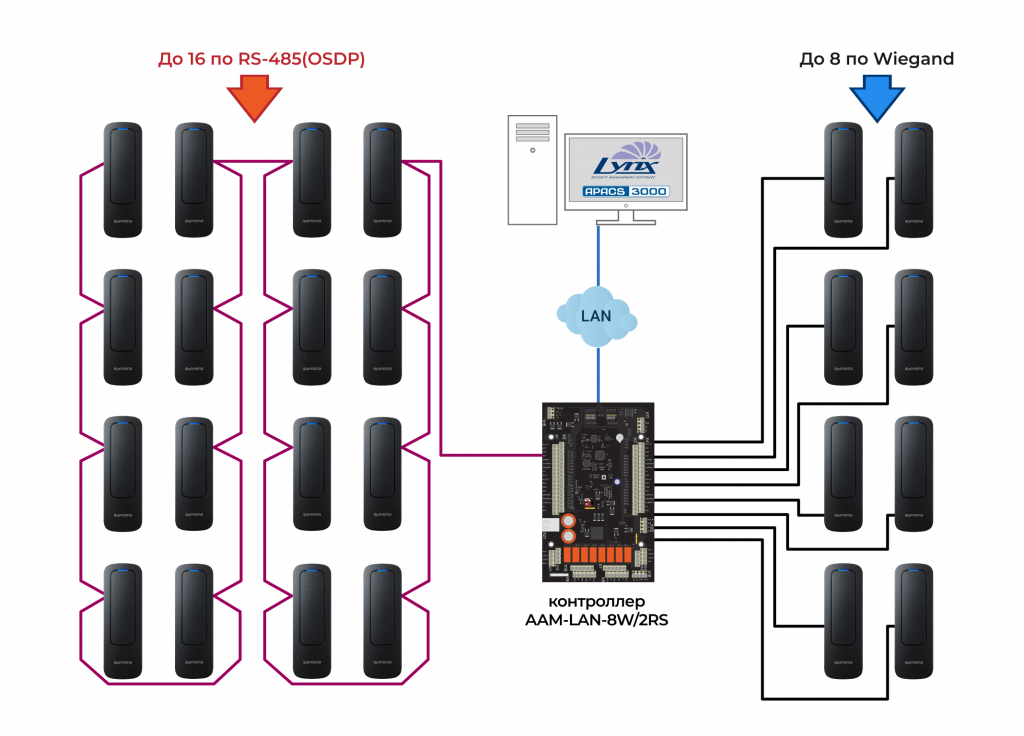

Контроллер позволяет подключить до 8 считывателей по классическому Wiegand интерфейсу и до 16 считывателей по RS485 (OSDP).
Охранные функции
Контроллер имеет 32 контролируемых входа, которые полностью или частично можно использовать для подключения охранных шлейфов.

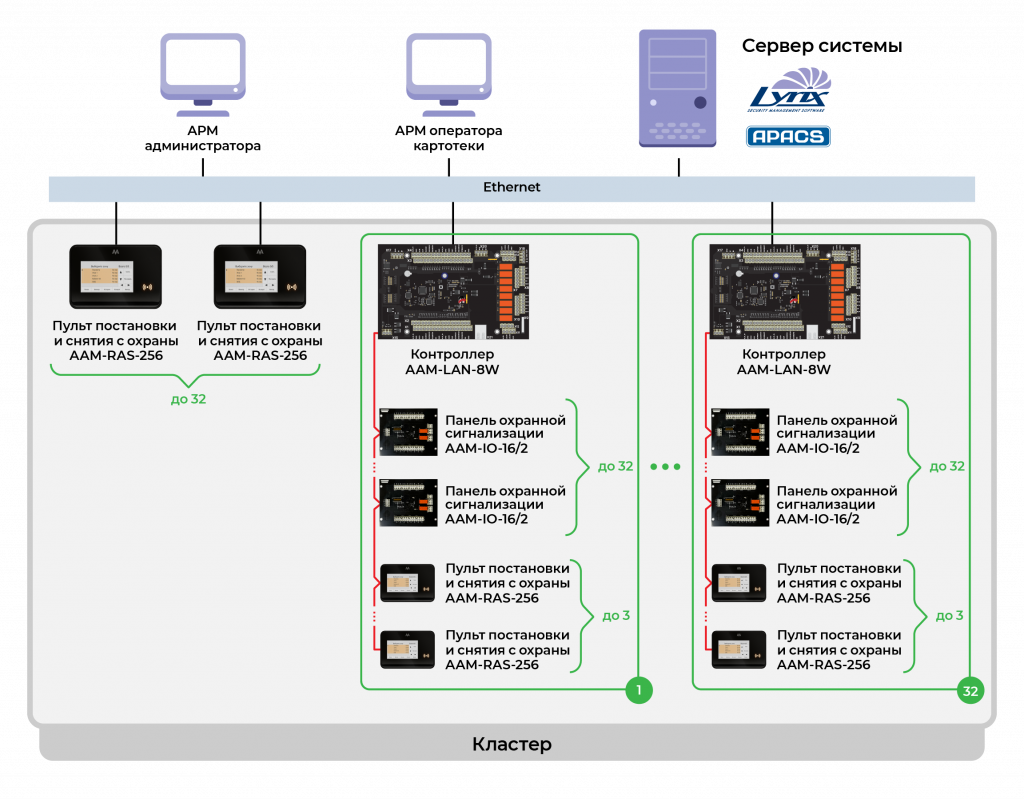

При необходимости к контроллеру по RS485 могут подключаться охранные панели AAM-IO-16/2 на 16 контролируемых входов и 2 релейных выхода.
Для выполнения функций постановки/снятия с охраны помещений могут использоваться подключаемые к контроллеру локальные пульты AAM-RAS-256 на 512 охранных зон.
Архитектура системы
ААМ-LAN-8W/2RS – универсальное устройство, позволяющее создавать системы различной архитектуры: кластерные, многоуровневые и гибридные.
Возможность выбора архитектуры усиливает гибкость системы, обеспечивая оптимальную конфигурацию именно для Вашего объекта.

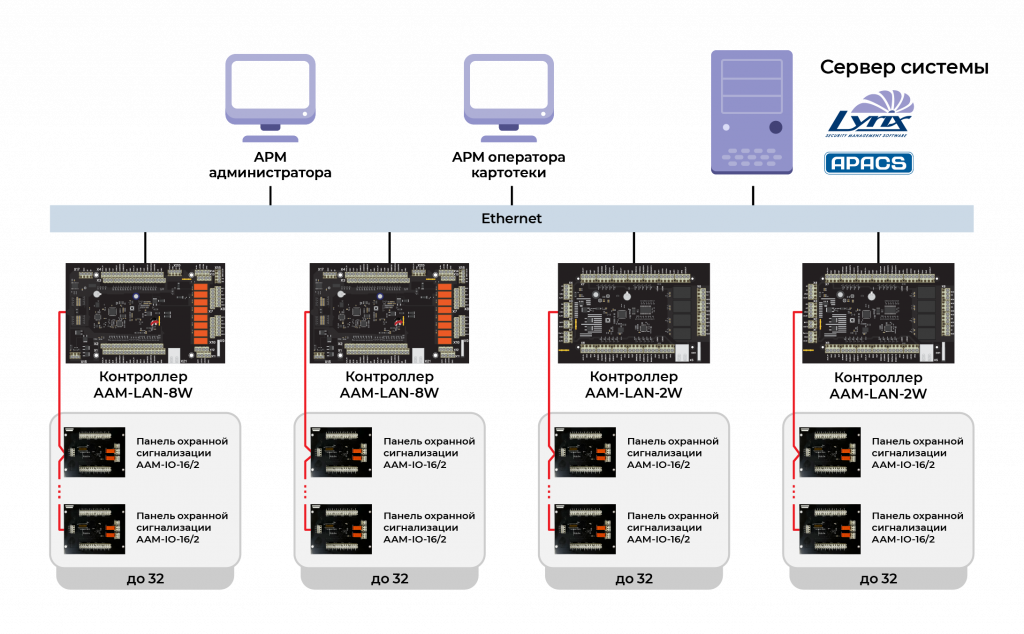

Контроллеры могут быть объединены между собой по интерфейсу RS-485 или LAN, что позволяет создавать крупные разветвленные системы безопасности и контроля доступа.
Возможность объединения контроллеров в кластеры до 32 устройств. Внутри каждого кластера доступен глобальный anti-passback по всем считывателям, а также единый аппарат реакций для всех контролеров.
Есть возможность подключения считывателей не только по Wiegand, но и по защищенному протоколу OSDP.
![AAM-LAN схема подключения AAM-LAN схема подключения](/upload/other/text_imgs/50174/upload/medialibrary/f9b/lmslrvy57qim5wp6b3zyzayf1lewi5db/AAM_LAN_io.png)
Особенности
- Память до 200 000 пользователей/до 200 000 событий (возможно расширение до 400 000 пользователей/событий по запросу)
- До 10 000 уровней доступа
- До 500 форматов карт
- Битность карты до 96 бит
- До 500 кодов организации
- Подключение до 8 считывателей по Wiegand
- Подключение до 16 считывателей по OSDP (суммарно не более 24 считывателей на один контроллер)
- 32 контролируемых входа или выхода
- 8 реле
- 8 токовых ключей
- До 8 релейных выходов на внешних OSDP-модулях для управления дверьми и внешними исполнительными устройствам
- Интерфейсы: TCP/IP 10/100; RS485 Master; RS485 Slave (гальванически развязанный), RS485 OSDP
- Управление дверьми, турникетами, шлагбаумами, тамбурами, автоматикой здания и пр.
Доп.оборудование
Ревизия 1* | Ревизия 2 | |
![]() | ![]() | |
Входное напряжение | 22 В /24 В | 12 - 14,5 В |
Рабочее внутреннее напряжение | 12-14 В | |
Рабочий ток постоянный при 12 В (без внешних потребителей) | 130 мА | |
Выходной максимальный ток (12В) / макс. импульсный при вкл. аккумуляторе | 3.5 А/до 5А (<1 сек) | 5 А/до 7А (<1 сек) |
Рабочий диапазон температур | от –40 до+60 Со | |
Допустимая влажность | от 0 до 95%, без конденсата | |
Габаритные размеры (ШxBxД) | 151х43x263 мм | 151х28x263 мм |
Контактные клеммы | 3 мм | |
Напряжение и ток коммутации реле замка | 250 В, 5A, резистивная нагрузка | |
Напряжение и ток коммутации токовых выходов | 12 В, 1А на каждый выход | |
Тип коммутации токовых выходов | Замыкание выхода на GND |
Ревизия 1*: Недоступна для заказа
Ревизия 2: Актуальная версия устройства с апреля 2024 г
