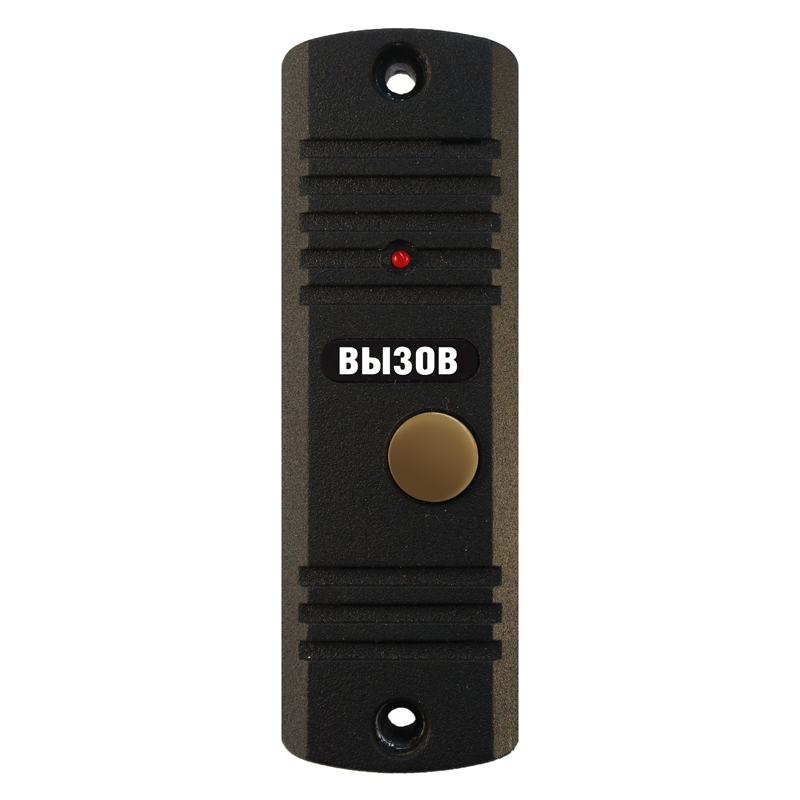

Абонентская вызывная панель «Рупор-ДА исп.02»предназначена для организации абонентской точки обратной связи зоны пожарного оповещения с помещением пожарного поста-диспетчерской при организации СОУЭ 4 и 5 типов.
Абонентская вызывная панель применяется совместно с блоком «Рупор-ДК исп.02» (коммутационный блок).
| Питание | осуществляется от блока "Рупор-ДК исп.02" |
| Степень защиты | IP54 |
| Подключение | 2-х жильная линия связи |
| Диапазон рабочих температур, °С | -30…+40 |
| Длина линии связи с блоком коммутации, м | 200 |
| Габаритные размеры, мм | 40х122х25 |
| Питание | осуществляется от блока "Рупор-ДК исп.02" |
| Подключение | 2-х жильная линия связи |
| Длина линии связи с блоком коммутации, м | 200 |
| Степень защиты | IP54 |
| Диапазон рабочих температур, °С | -30…+40 |
| Габаритные размеры, мм | 40х122х25 |
| Тип и напряжение источника питания, В | Постоянноеот +12 до +24 | ||
| Токи потребления «Рупор-ДБ исп.02», А | |||
| *Дежурный режим | при питании +12В | от 0,112 до 0,167 | |
| при питании +24В | от 0,060 до 0,080 | ||
| **Режим двусторонней связи | при питании +12В | от 0,160 до 0,220 | |
| при питании +24В | от 0,080 до 0,110 | ||
| Токи потребления «Рупор-ДК исп.02», А | |||
| ***Дежурный режим | при питании +12В | от 0,122 до 0,238 | |
| при питании +24В | от 0,064 до 0,118 | ||
| ****Режим двусторонней связи | при питании +12В | от 0,100 до 0,125 | |
| при питании +24В | от 0,051 до 0,065 | ||
| Максимальная удаленность абонентской вызывной панели «Рупор-ДА исп.02» от коммутационного блока «Рупор-ДК исп.02», м | 200 | ||
| Максимальная удаленность коммутационного блока «Рупор-ДК исп.02» от диспетчерского блока «Рупор-ДБ исп.02», м | 1000 | ||
| Количество каналов связи на один диспетчерский блок «Рупор-ДБ исп.02» | до 20 | ||
| Количество подключаемых коммутационных блоков «Рупор-ДК исп.02» к диспетчерскому блоку «Рупор-ДБ исп.02» | до 5 | ||
| Количество подключаемых абонентских вызывных панелей «Рупор-ДА исп.02» к коммутационному блоку «Рупор-ДК исп.02» | до 4 | ||
* Диапазон значений обусловлен количеством подключенных коммутационных блоков и абонентских вызывных панелей: «от» – подключен один коммутационный блок и одна абонентская вызывная панель, «до» – подключено пять коммутационных блоков и двадцать абонентских вызывных панелей.
** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных коммутационных блоков и абонентских вызывных панелей: «от» – подключен один коммутационный блок и одна абонентская вызывная панель, «до» – подключено пять коммутационных блоков и двадцать абонентских вызывных панелей.
*** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и при воспроизведении мелодии для абонента при определенном количестве подключенных абонентских вызывных панелей: «от» – одна абонентская вызывная панель, «до» – четыре абонентские вызывные панели.
**** Диапазон значений обусловлен работой прибора одновременно в тревожном режиме и групповом оповещении при определенном количестве подключенных абонентских вызывных панелей: «от» – одна абонентская вызывная панель, «до» – четыре абонентские вызывные панели.
