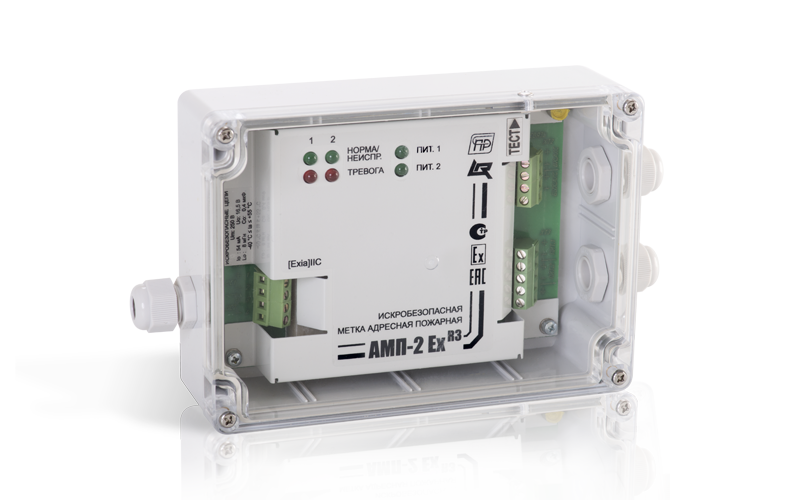

Функционально адресная метка АМП-2 Ex представляет собой два отдельных логических устройства (шлейфа), объединенных в одном корпусе. В системе адресная метка занимает сразу два адреса, идущих по порядку – каждый шлейф занимает свой адрес.
Шлейфы адресной метки в системе могут иметь один из следующих типов:
- Пожарный;
- Охранный.
АМП-2 Ex прот.R3 относится к связанному оборудованию (по ГОСТ 30852.10), имеет входные искробезопасные электрические цепи уровня «iа» подгруппы IIС, имеет маркировку взрывозащиты [Exiа]IIС, соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и предназначена для установки вне взрывоопасных зон помещений и наружных установок.
В шлейфы сигнализации метки АМП-2 Ex прот.R3 подключаются устанавливаемые во взрывоопасных зонах серийно выпускаемые извещатели, имеющие взрывозащиту вида «искробезопасная электрическая цепь i», сертифицированные соответствующим образом, в том числе извещатели пожарные: тепловые ИП101 «Гранат (-МД)», пламени ИП329 «ИОЛИТ-Ex», дымовые ИП212 «Дымфикс», ручные ИП535 «Гарант (-М)» и другие подобные, формирующие сигнал о своей сработке на адресную метку посредством замыкания/размыкания своих контактов или изменением своего внутреннего сопротивления.
| Напряжение питания, В | от 10 до 30 |
| Ток потребления: Дежурный/Пожар (оба ШС), питание 10 – 14 В, мА, не более | 70 / 100 |
| Ток потребления: Дежурный/Пожар (оба ШС), питание 20 – 28 В, мА, не более | 40 / 55 |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Маркировка взрывозащиты | [Exiа]IIС |
| Параметры искробезопасной электрической цепи: максимальное выходное напряжение, В | 16.5 |
| Параметры искробезопасной электрической цепи: максимальный выходной ток, мА | 54 |
| Параметры искробезопасной электрической цепи: максимальная внешняя емкость, мкФ | 0.4 |
| Параметры искробезопасной электрической цепи: максимальная внешняя индуктивность, мГн | 8 |
| Максимальный ток в каждом ШС, потребляемый извещателями в дежурном режиме, мА | 1.5 |
| Степень защиты оболочки | IP65 |
| Масса, кг, не более | 0.7 |
| Ширина, мм, не более | 220 |
| Высота, мм, не более | 125 |
| Глубина, мм, не более | 55 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Напряжение питания, В | от 10 до 30 |
| Ток потребления: Дежурный/Пожар (оба ШС), питание 10 – 14 В, мА, не более | 70 / 100 |
| Ток потребления: Дежурный/Пожар (оба ШС), питание 20 – 28 В, мА, не более | 40 / 55 |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Маркировка взрывозащиты | [Exiа]IIС |
| Параметры искробезопасной электрической цепи: максимальное выходное напряжение, В | 16.5 |
| Параметры искробезопасной электрической цепи: максимальный выходной ток, мА | 54 |
| Параметры искробезопасной электрической цепи: максимальная внешняя емкость, мкФ | 0.4 |
| Параметры искробезопасной электрической цепи: максимальная внешняя индуктивность, мГн | 8 |
| Максимальный ток в каждом ШС, потребляемый извещателями в дежурном режиме, мА | 1.5 |
| Степень защиты оболочки | IP65 |
| Масса, кг, не более | 0.5 |
| Ширина, мм, не более | 220 |
| Высота, мм, не более | 125 |
| Глубина, мм, не более | 55 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 |
