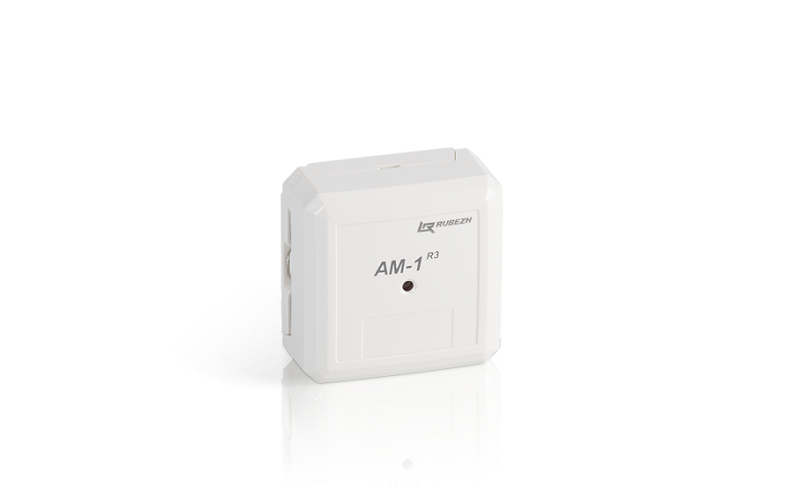

Адресная метка контролирует сопротивление своего шлейфа и передает на приемно-контрольный прибор извещение о соответствующем событии – замыкании-размыкании контактов контролируемого устройства, подключенного к шлейфу, или неисправности шлейфа с указанием своего адреса.
Шлейф адресной метки в системе может иметь один из следующих типов:
- Пожарный;
- Охранный;
- Технологический;
- Неисправность.
Выбор типа шлейфа, а также тип подключаемых контактов контролируемого устройства (нормально-замкнутые или нормально-разомкнутые) производится при начальном конфигурировании метки. Имеется возможность настраивать установленные по умолчанию пороги «норма» и «сработка».
В шлейф адресной метки может быть подключено один или два датчика с выходом типа «сухой контакт». Параллельно каждому контакту должен быть подключен шунтирующий резистор.
В системе адресная метка занимает один адрес.
Питание адресной метки и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.38 |
| Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более | 100 |
| Максимальное количество подключенных к каждому ШС извещателей | 2 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 35 |
| Ширина, мм, не более | 52 |
| Высота, мм, не более | 52 |
| Глубина, мм, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.18 |
| Максимальная длина линии между адресной меткой и устройством с выходом типа «сухой контакт», м, не более | 100 |
| Максимальное количество подключенных к каждому ШС извещателей | 2 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 30 |
| Ширина, мм, не более | 52 |
| Высота, мм, не более | 52 |
| Глубина, мм, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
