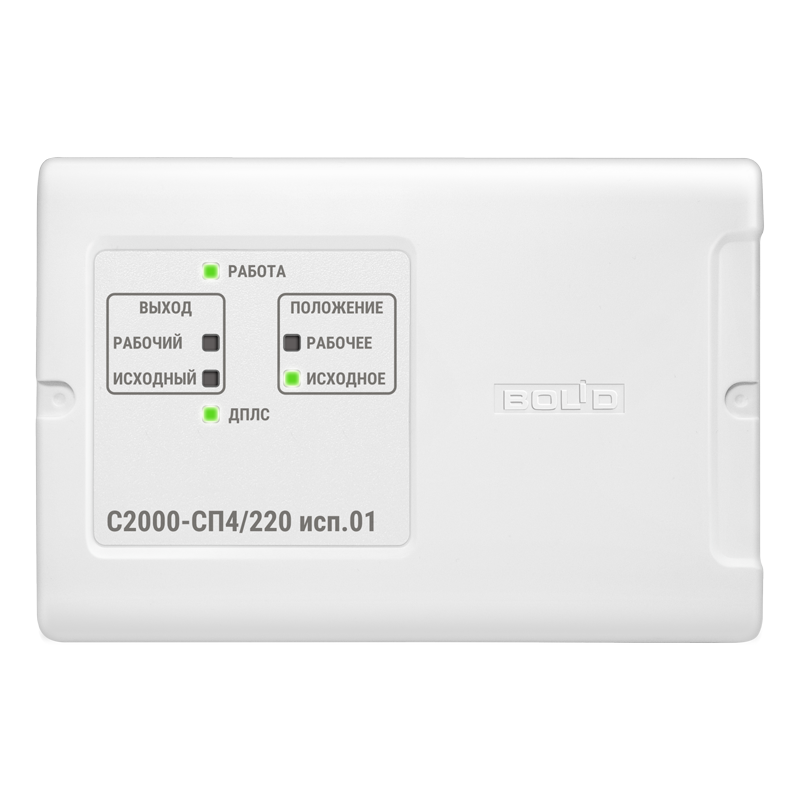

Блок сигнально-пусковой адресный предназначен для управления и контроля клапанов противодымной вентиляции, огнезадерживающих клапанов общеобменной вентиляции, дренчерных клапанов, и иных исполнительных устройств.
Применяется как часть составного прибора управления в системах пожарно-охранной сигнализации, поддерживающих двухпроводную линию связи, совместно с контролером “С2000-КДЛ” (версии 2.01 и выше) или “С2000-КДЛ-2И” (версии 1.00 и выше) и пультом контроля и управления «С2000М» в составе ИСО "Орион".
Особенности
- управление двумя реле через контроллер «С2000-КДЛ» или «С2000-КДЛ-2И» от пульта «С2000»/«С2000М», ППКУП «СИРИУС» или АРМ «Орион Про»
- программируемая логика управления реле
- контроль исправности цепей подключения исполнительных устройств (отдельно на ОБРЫВ и КОРОТКОЕ ЗАМЫКАНИЕ)
- гальваническая развязка управляемых выходов от ДПЛС
- получение сигналов от 2-х концевых выключателей состояния привода
- возможно подключение внешней кнопки функционального теста
- контроль вскрытия корпуса
- световая индикация состояния прибора и выходов
- до 25 блоков к «С2000-КДЛ» или «С2000-КДЛ-2И»
| Количество выходов | 2 |
| Ток потребления, не более, мА | 60 |
| Максимальное коммутируемое напряжение, В | 220 |
| Степень защиты | IP40 |
| Максимальный коммутируемый ток, А | 3 |
| Диапазон рабочих температур, °С | -30…+55 |
| Контролируемых сигнальных шлейфов | 3 |
| Габаритные размеры, мм | 156х107х39 |
| Количество выходов | 2 |
| Максимальное коммутируемое напряжение, В | 220 |
| Максимальный коммутируемый ток, А | 3 |
| Контролируемых сигнальных шлейфов | 3 |
| Ток потребления, не более, мА | 60 |
| Степень защиты | IP40 |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | 156х107х39 |
| Количество выходов | 2 | |
| Контроль цепей нагрузки | «С2000-СП4/24»«С2000-СП4/24 исп.01»«С2000-СП4/220»«С2000-СП4/220 исп.01» | короткое замыкание, обрыв |
| «С2000-СП4/220 исп.02» | обрыв | |
| Электропитание силовой части блока | «С2000-СП4/24»«С2000-СП4/24 исп.01» | от 10,2 В до 28,4 В |
| «С2000-СП4/220»«С2000-СП4/220 исп.01»«С2000-СП4/220 исп.02» | 230 В ±10% переменного тока | |
| Максимальный коммутируемый ток одного реле | «С2000-СП4/24»«С2000-СП4/24 исп.01» | 3 А |
| «С2000-СП4/220»«С2000-СП4/220 исп.01» | 3 А | |
| «С2000-СП4/220 исп.02» | 0,5 А | |
| Коммутируемое напряжение (от источника питания блока) | «С2000-СП4/24»«С2000-СП4/24 исп.01» | от 10,2 В до 28,4 В |
| «С2000-СП4/220» «С2000-СП4/220 исп.01»«С2000-СП4/220 исп.02» | 230 В ±10% переменного тока | |
| Максимальный ток контроля исправности цепей | 1,5 мА | |
| Количество контролируемых зон | 3 для подключения концевых выключателей состояния привода и кнопки функционального теста | |
| Потребляемый ток от линии ДПЛС | не более 1,5 мА | |
| Потребляемый ток от линии ДПЛС | да | |
| Рабочий диапазон температур | от минус 30 до +55°C | |
| Относительная влажность | до 93% при +40°C | |
| Степень защиты корпуса | IР40 | |
| Габаритные размеры | «С2000-СП4/24»«С2000-СП4/24 исп.01»«С2000-СП4/220»«С2000-СП4/220 исп.01» | 156х107х39 мм |
| «С2000-СП4/220 исп.02» | 102x107x39 мм | |
| Средний срок службы | 10 лет | |
| Программирование | программа UProg.exe | |
| Тип монтажа | настенный навесной или на DIN-рейку | |
