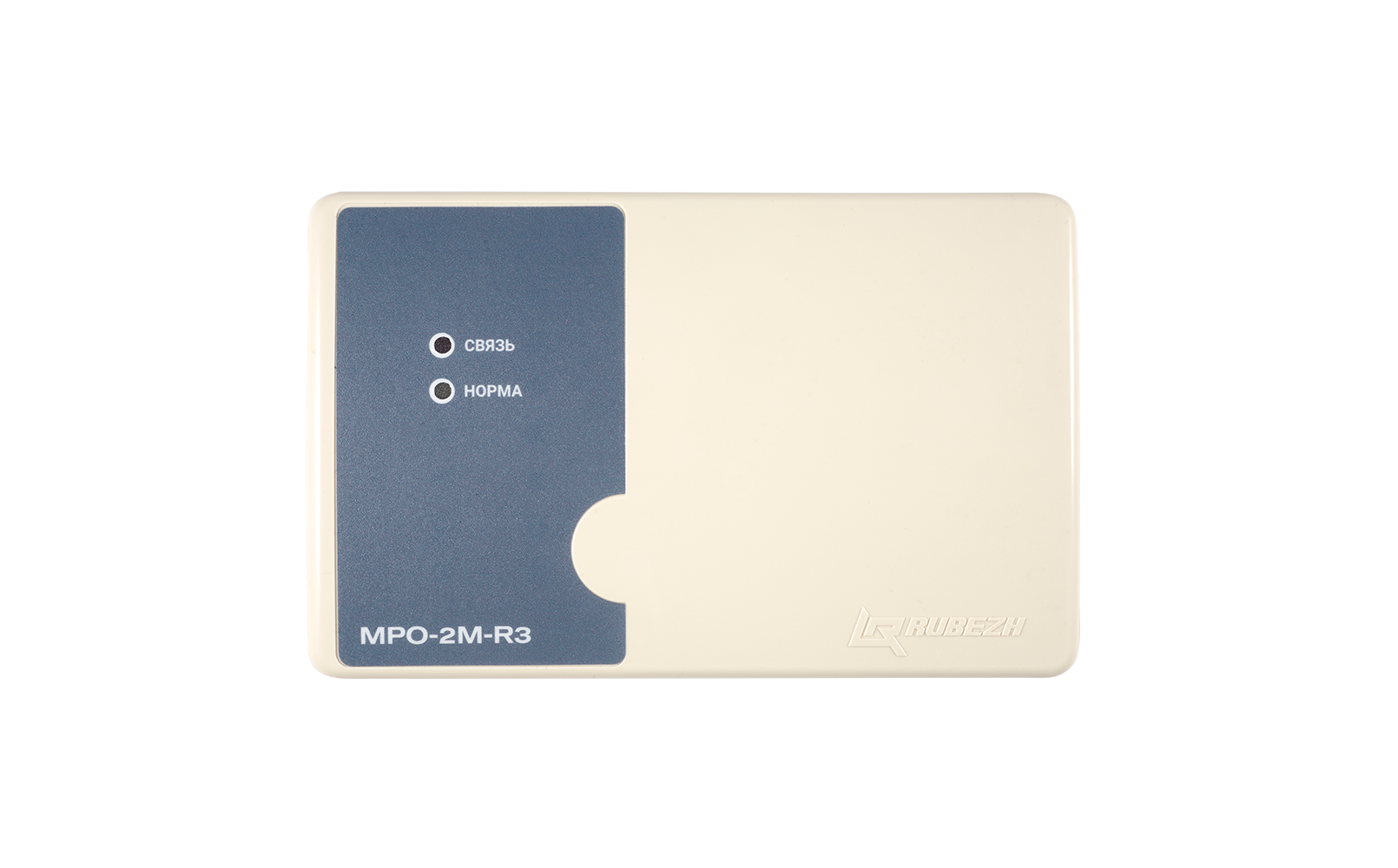

Функционально модуль речевого оповещения МРО-2М-R3 представляет собой устройство оповещения, управляемое как дистанционно по АЛС от приемно-контрольного прибора, так и локально с помощью кнопок ПУСК и СТОП.
В системе модуль может иметь один из двух статусов – ведущий (управляемый источник сигнала) или ведомый (управляемый усилитель сигнала). МРО-2М-R3 имеет выход на динамические головки и реализует речевую систему оповещения людей при пожаре.
Адресный модуль речевого оповещения МРО-2М-R3 обеспечивает:
• подключение акустических модулей или их сборок, общим сопротивлением не менее 4 Ом;
• линейный вход, может использоваться как обычный усилитель мощности;
• линейный выход для подключения ведомого МРО-2М-R3;
• контроль целостности цепи до акустических модулей на обрыв и КЗ;
• два выхода для подключения кнопок ПУСК и СТОП с контролем целостности цепей на КЗ и обрыв для локального запуска и прекращения оповещения;
• возможность записи в память устройства любого голосового сообщения;
• автоматический запуск воспроизведения сообщения по сигналу с приемно-контрольного прибора;
• светодиодную индикацию режимов работы модуля и наличия связи с центральным прибором.
К модулю МРО-2М-R3 подключаются только пассивные акустические модули, не содержащие в цепи подключения дополнительных радиоэлементов (конденсаторов, катушек, трансформаторов).
Модуль поставляется с одним заранее записанным речевым сообщением.
МРО-2М-R3 способен хранить до 8 сообщений (включительно). Обновление ПО и запись сообщений осуществляется с помощью программы «Конфигуратор МРО2М.exe» по каналу USB.
Питание модуля осуществляется от внешнего источника питания.
Выбор источника, номера звукового сообщения, выводимого на АМ, производится по команде прибора (в автоматическом режиме в соответствии с конфигурацией системы или вручную с помощью органов управления прибора):
• для ведущего модуля – либо с линейного входа, либо из внутренней памяти модуля;
• для ведомого модуля – только с линейного входа.
В процессе работы речевой модуль отслеживает сопротивление акустических модулей. Изменение сопротивления более чем на 0,5 Ом от начального значения расценивается как неисправность.
Модуль речевого оповещения МРО-2М-R3 имеет возможность установки на DIN-рейку с помощью специальной крепежной.
| Напряжение питания, В | от 10,7 до 30 |
| Ток потребления от АЛС, мА, не более | 0.33 |
| Интерфейсы для обмена информацией | USB; Линейный вход |
| Мощность, потребляемая в дежурном режиме от внешнего источника питания, Вт, не более | 2 |
| Средний потребляемый ток при питании 12 В в режиме воспроизведения, А | 0.91 |
| Количество каналов оповещения | 1 |
| Сопротивление сборки акустических модулей, не менее | 4 |
| Сопротивление линии до акустических модулей, не более | 3 |
| Диапазон воспроизводимых частот речевого оповещения | От 100 до 9000 Гц |
| Средний потребляемый ток при питании 24 В в режиме воспроизведения, А | 0.5 |
| Пиковая выходная мощность при напряжении питания 12 В, Вт | 17 |
| Пиковая выходная мощность при напряжении питания 24 В, Вт | 28 |
| Максимальное количество записываемых речевых сообщений | 8 |
| Общая продолжительность речевых сообщений, мин, не более | 2 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 220 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Напряжение питания, В | от 10,7 до 30 |
| Ток потребления от АЛС, мА, не более | 0.33 |
| Интерфейсы для обмена информацией | USB; Линейный вход |
| Мощность, потребляемая в дежурном режиме от внешнего источника питания, Вт, не более | 2 |
| Средний потребляемый ток при питании 12 В в режиме воспроизведения, А | 0.91 |
| Количество каналов оповещения | 1 |
| Сопротивление сборки акустических модулей, не менее | 4 |
| Сопротивление линии до акустических модулей, не более | 3 |
| Диапазон воспроизводимых частот речевого оповещения | От 100 до 9000 Гц |
| Средний потребляемый ток при питании 24 В в режиме воспроизведения, А | 0.5 |
| Пиковая выходная мощность при напряжении питания 12 В, Вт | 17 |
| Пиковая выходная мощность при напряжении питания 24 В, Вт | 42 |
| Максимальное количество записываемых речевых сообщений | 8 |
| Общая продолжительность речевых сообщений, мин, не более | 2 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 220 |
| Ширина, мм, не более | 170 |
| Высота, мм, не более | 108 |
| Глубина, мм, не более | 42 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
