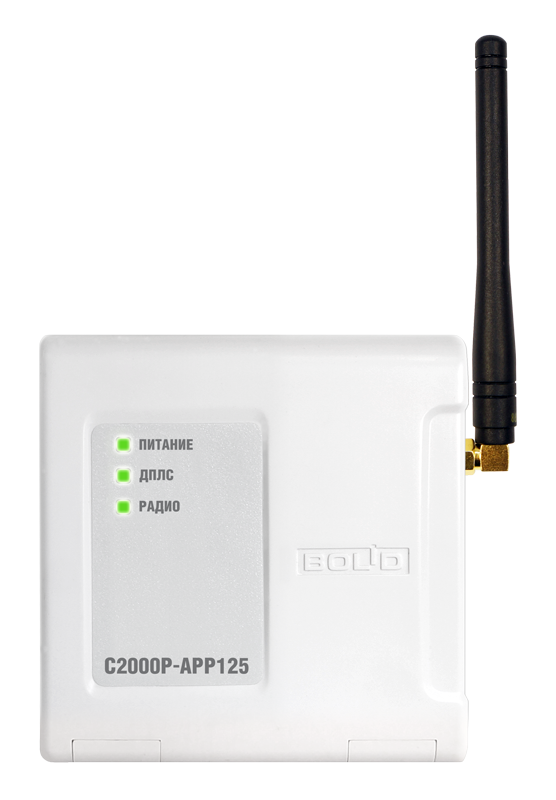

Применяется с контроллером «С2000-КДЛ» или «С2000-КДЛ-2И» в составе интегрированной системы «Орион» и предназначен для подключения радиоканальных устройств серии С2000Р в двухпроводную линию связи (далее ДПЛС). Работа «С2000-КДЛ» или «С2000-КДЛ-2И» с радиоканальными устройствами аналогична работе с их проводными аналогами.
Особенности
- подключение до 125 радиоканальных устройств
- поддержка работы ретрансляторов «С2000Р-РР» (до 15 шт.)
- содержит встроенный изолятор короткого замыкания цепи ДПЛС
- два режима питания: от ДПЛС или от внешнего источника питания
- двухсторонний шифрованный радиообмен с динамической сменой ключа шифрования
- резервирование маршрутов и каналов связи
- динамическое регулирование мощности радиосигнала
Дополнительное оборудование
(307981) - С2000Р-РР, Ретранслятор для подключения к С2000Р-АРР125 устройств,
находящихся в зоне неуверенного приема
Пожарные радиоканальные извещатели:
(258978) - С2000Р-ДИП, Извещатель пожарный дымовой точечный
(258980) - С2000Р-ИП, Извещатель пожарный тепловой точечный
(258981) - С2000Р-ИПР, Извещатель пожарный ручной
(294336) - С2000Р-Спектрон-609-Exd-А, Извещатель пламени в алюминиевом корпусе
(294338) - С2000Р-Спектрон-609-Exd-М, Извещатель пламени в корпусе из оцинк.стали
(294337) - С2000Р-Спектрон-609-Exd-Н, Извещатель пламени в корпусе из нерж.стали
Оповещатели радиоканальные:
(259847) - С2000Р-Сирена, Оповещатель свето-звуковой
(266717) - С2000Р-ОСТ исп.00 "Пожар", Табло световое
(266718) - С2000Р-ОСТ исп.01 "Выход", Табло световое
(266719) - С2000Р-ОСТ исп.02 "Автоматика отключена", Табло световое
(301254) - С2000Р-ОСТ исп.03 "Газ! Уходи!", Табло световое
(301255) - С2000Р-ОСТ исп.04 "Газ! Не входи!", Табло световое
(266720) - С2000Р-ОСТ исп.07 (Стрелка влево), Табло световое
(266721) - С2000Р-ОСТ исп.08 (Стрелка вправо), Табло световое
(266722) - С2000Р-ОСТ исп.09 (Человек влево-вниз), Табло световое
(266723) - С2000Р-ОСТ исп.10 (Человек вправо-вниз), Табло световое
(266724) - С2000Р-ОСТ исп.11 "Запасный выход", Табло световое
Охранные радиоканальные извещатели:
(258983) - С2000Р-СМК, Извещатель магнитоконтактный
(258979) - С2000Р-ИК, Извещатель ИК-объемный
(276258) - С2000Р-ИК исп.02, Извещатель ИК-объемный с защитой от животных
(262233) - С2000Р-ШИК, Извещатель ИК-поверхностный ("штора")
(303234) - С2000Р-СТ исп.01, Извещатель акустический разбития стекла
(283604) - С2000Р-Сдвиг, Извещатель охранный совмещенный инерционный и магнитоконтактный
(283605) - С2000Р-Сдвиг исп.01, Извещатель охранный инерционный
(283606) - С2000Р-Сдвиг исп.02, Извещатель магнитоконтактный
(286436) - С2000Р-Пирон, Извещатель ИК-объемный уличный
(286437) - С2000Р-Пирон-Ш, Извещатель ИК-поверхностный ("штора") уличный
Исполнительные устройства:
(259848) - С2000Р-РМ исп.01, Блок с 2-мя реле (100 В/2 А), 1 вход "КЦ"
(258982) - С2000Р-РМ, Блок с 2-мя реле (220 В/3 А)
(276740) - С2000Р-СП, Блок с 2-мя выходами 12 В/75 мА
Аварийные и технологические извещатели
(281640) - С2000Р-ДЗ, Извещатель утечки воды
(259849) - С2000Р-АСР2, Датчик потребления ресурсов
(284532) - С2000Р-ВТИ, Извещатель для контроля температуры и влажности
(284533) - С2000Р-ВТИ исп.01, Извещатель для контроля температуры,
влажности и концентрации угарного газа
| Диапазон рабочих частот, МГц | 866.0-868.0/868.0-868.2/868.7-869.2 |
| Напряжение питания, В | 10.2 - 28.4 |
| Излучаемая мощность передатчика, не более мВт | 25 |
| Ток потребления, не более, мА | 18 |
| Количество рабочих частотных каналов | 10 |
| Степень защиты | IP20 |
| Дальность связи в прямой видимости, м, до | 1200 м (для РУ версии 2.0 и выше)/600 м (для РУ ниже 2.0) |
| Диапазон рабочих температур, °С | -30…+55 |
| Количество подключаемых устройств | не более 125 |
| Габаритные размеры, мм | 107х102х39 |
| Диапазон рабочих частот, МГц | 866.0-868.0/868.0-868.2/868.7-869.2 |
| Излучаемая мощность передатчика, не более мВт | 25 |
| Количество рабочих частотных каналов | 10 |
| Дальность связи в прямой видимости, м, до | 1200 м (для РУ версии 2.0 и выше)/600 м (для РУ ниже 2.0) |
| Количество подключаемых устройств | не более 125 |
| Напряжение питания, В | 10.2 - 28.4 |
| Ток потребления, не более, мА | 18 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | -30…+55 |
| Габаритные размеры, мм | 107х102х39 |
| Диапазоны рабочих частот | 866.0-868.0 МГц, 868.0-868.2 МГц, 868.7-869.2 МГц | |
| Излучаемая мощность в режиме передачи | не более 25 мВт | |
| Количество радиочастотных каналов | 10 | |
| Дальность действия радиосвязи на открытой местности, не менее | 1200 м (для РУ версии 2.0 и выше)/600 м (для РУ ниже 2.0) * | |
| Количество устройств, подключаемых к одному «С2000Р-АРР125» | не более 125 | |
| Время обнаружения потери связи с радиоустройством |
| |
| Допустимые пределы напряжения питания | 10,2 – 28,4 В | |
| Потребляемый ток при питании от сети ДПЛС: | – максимальное потребление с включённым приёмопередатчиком | 18 мА |
| – максимальное потребление с выключенным приёмопередатчиком | 5,7 мА | |
| Среднее потребление в дежурном режиме, от источника питания 12 В | 15 мА | |
| Степень защиты, обеспечиваемая оболочкой | IP20 (IP30 при креплении на стену) | |
| Диапазон рабочих температур | от минус 30 до +55 °C | |
| Температура транспортировки и хранения | от минус 30 до +55 °C | |
| Масса | 0,130 кг | |
| Габаритные размеры | 102×107×39 мм | |
| Подключение к ПК | Прямое подключение «С2000Р-АРР125» к ПК осуществляется через интерфейс USB | |
* – Дальность действия при установке радиосистемы в помещениях зависит от количества и материала стен и перекрытий на пути радиосигнала
Вас также может заинтересовать:
AMS Адресный модуль пуска на одно направление

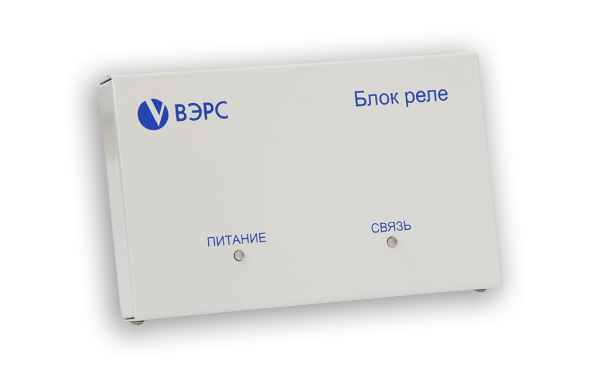

блок реле радиоканальный + ретранслятор-маршрутизатор, поддержка до 30 радиоустройств сети в радиовидимости, 2 силовых реле 16 А/ 24 В DC, 16 A/250 B AC с группами контактов на размыкание, 4 охранных ШС, электропитание от сети АС 220 V, возможность подключения резервного источника 10-27 В, регистрация и оптимизация радиосвязи с лазерного пульта Астра-942, антенна внешняя в комплекте, дальность радиоканала на открытой местности до 1000 м
