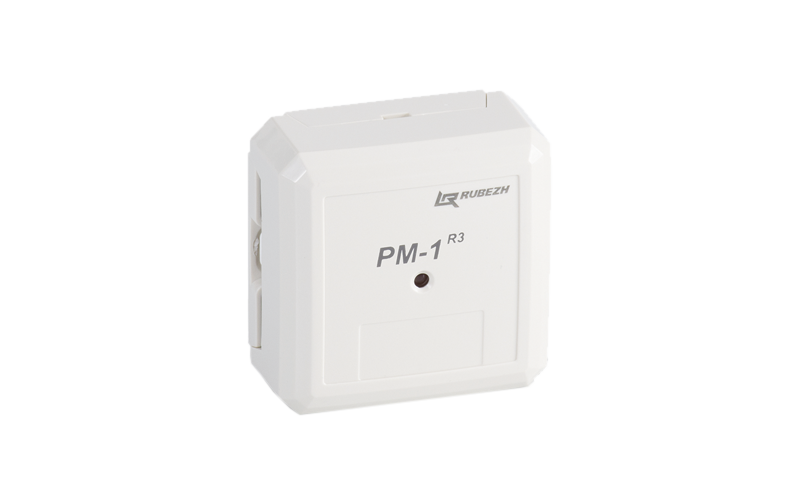

Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем при конфигурации системы с компьютера или с приемно-контрольного прибора.
Релейный модуль представляет собой дистанционно управляемый переключатель. Функционально релейный модуль представляет собой отдельно логическое устройство, которое занимает в системе один адрес.
Адресный релейный модуль обеспечивает подключение любых исполнительных устройств АСУТП, управление которыми возможно на релейном уровне, напряжение и ток потребления которых удовлетворяют техническим характеристикам реле. Кроме этого, релейный модуль позволяет организовать передачу различных состояний системы на стороннее оборудование и ПЦН.
Релейный модуль имеет светодиодную индикацию наличия связи с приемно-контрольным прибором и индикацию включенного состояния реле.
Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по униполярной адресной линии связи.
Релейный модуль имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
Включение реле возможно по различным событиям в системе (зоне), например, пожар, внимание, включение автоматики МПТ, включение модуля пожаротушения, тревога, поставлен на охрану, снят с охраны, лампа, сработка устройств (АМ-1Т, МДУ-1, ШУЗ) и т. д.
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.46 |
| Коммутируемый ток при напряжении 24В, А, не более | 2 |
| Коммутируемый ток при напряжении 230В, А, не более | 0.25 |
| Количество релейных выходов | 1 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 35 |
| Ширина, мм, не более | 52 |
| Высота, мм, не более | 52 |
| Глубина, мм, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
| Питание | от АЛС |
| Ток потребления от АЛС, мА, не более | 0.46 |
| Коммутируемый ток при напряжении 24В, А, не более | 2 |
| Коммутируемый ток при напряжении 230В, А, не более | 0.25 |
| Количество релейных выходов | 1 |
| Степень защиты оболочки | IP30 |
| Масса, г, не более | 28 |
| Ширина, мм, не более | 52 |
| Высота, мм, не более | 52 |
| Глубина, мм, не более | 24 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -25 до +55 |
