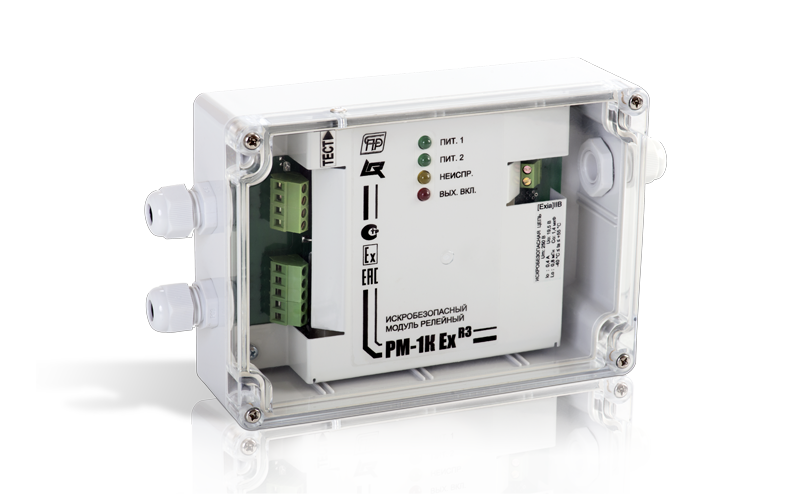

Релейный модуль РМ-1К Ex-R3 является связанным электрооборудованием (по ГОСТ 30852.10), имеет искробезопасную выходную цепь пуска уровня «ia» и выпускается в двух вариантах исполнения, отличающихся маркировкой взрывозащиты по подгруппе взрывоопасных смесей и соответственно выходными параметрами искрозащиты: «[Exiа]IIВ».
Соответствует требованиям ГОСТ 30852.0, ГОСТ 30852.10 и устанавливается вне взрывоопасных зон помещений и наружных установок.
Модуль осуществляет информационный обмен по двухпроводной АЛС. АЛС гальванически развязана от источников питания модуля.
Ток, потребляемый модулем от АЛС – не более 0,3 мА.
Релейный модуль РМ-1К Ex-R3 имеет два режима работы:
- «Режим контроля» - модуль обеспечивает контроль пусковой цепи на обрыв и замыкание малым током обратной полярности и световую индикацию неисправности пусковой цепи желтым светодиодом «НЕИСПР.».
- «Режим пуска» - модуль обеспечивает выдачу в нагрузку пусковой цепи прямого напряжения и светодиодную индикацию пуска.
| Напряжение питания, В | от 10,2 до 14 или от 20 до 28 |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Маркировка взрывозащиты | [Exiа]IIB |
| Параметры искробезопасной электрической цепи: максимальное выходное напряжение, В | 19.5 |
| Параметры искробезопасной электрической цепи: максимальный выходной ток, мА | 0.4 |
| Параметры искробезопасной электрической цепи: максимальная внешняя емкость, мкФ | 1.4 |
| Параметры искробезопасной электрической цепи: максимальная внешняя индуктивность, мГн | 0.8 |
| Ток потребления в режиме пуска при напряжении 12 В, А, не более | 1.1 |
| Ток потребления в режиме пуска при напряжении 24 В, А, не более | 0.55 |
| Степень защиты оболочки | IP65 |
| Масса, кг, не более | 0.5 |
| Ширина, мм, не более | 220 |
| Высота, мм, не более | 125 |
| Глубина, мм, не более | 55 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 |
| Напряжение питания, В | от 10 до 14 или от 20 до 28 |
| Ток потребления от АЛС, мА, не более | 0.3 |
| Маркировка взрывозащиты | [Exiа]IIB |
| Параметры искробезопасной электрической цепи: максимальное выходное напряжение, В | 19.5 |
| Параметры искробезопасной электрической цепи: максимальный выходной ток, мА | 0.4 |
| Параметры искробезопасной электрической цепи: максимальная внешняя емкость, мкФ | 1.4 |
| Параметры искробезопасной электрической цепи: максимальная внешняя индуктивность, мГн | 0.8 |
| Ток потребления в режиме пуска при напряжении 12 В, А, не более | 1.1 |
| Ток потребления в режиме пуска при напряжении 24 В, А, не более | 0.55 |
| Степень защиты оболочки | IP65 |
| Масса, кг, не более | 0.5 |
| Ширина, мм, не более | 220 |
| Высота, мм, не более | 125 |
| Глубина, мм, не более | 55 |
| Средний срок службы, лет | 10 |
| Диапазон рабочих температур, °С | от -40 до +55 |
