Адресный релейный модуль является программируемым устройством. Конфигурация задается пользователем с приемно контрольного прибора или с помощью программатора адресных устройств ПКУ-1.

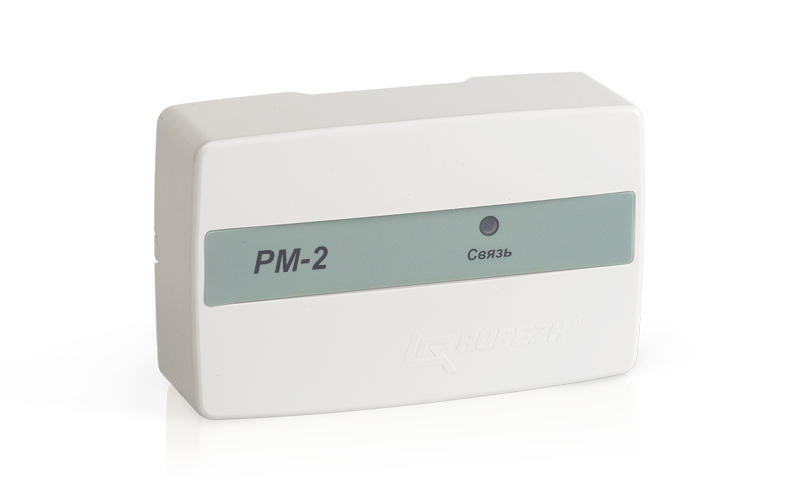

Модуль представляет собой дистанционно управляемый переключатель. В состав релейного модуля входят два реле К1 и К2 для подключения исполнительных устройств. В системе РМ-2 представляет собой 2 отдельных логических устройства. Адрес первому реле присваивается вручную (с приемно-контрольного прибора), а второму реле адрес присваивается в порядке возрастания автоматически, начиная с заданного адреса.
Адресный релейный модуль обеспечивает подключение следующего оборудования и устройств:
- информационных световых табло (ОПОП 1-8 либо аналогичных);
- оповещателей звуковых (ОПОП 2-35 либо аналогичных).
Подключение различных устройств АСУТП, управление которыми возможно на релейном уровне. Настройка задержки на включение релейного выхода после подачи команды с приемно-контрольного прибора. Настройка удержания релейного во включенном состоянии.
Светодиодная индикация наличия связи с приемно-контрольным прибором. 6 различных конфигураций логических состояний выхода.
Питание релейного модуля и передача сигналов на приемно-контрольный прибор осуществляются по адресной линии связи. Релейный модуль РМ-2 имеет возможность установки на DIN-рейку с помощью специальной крепежной планки (в комплект поставки не входит и комплектуется по отдельному заказу).
