Описание
О товаре

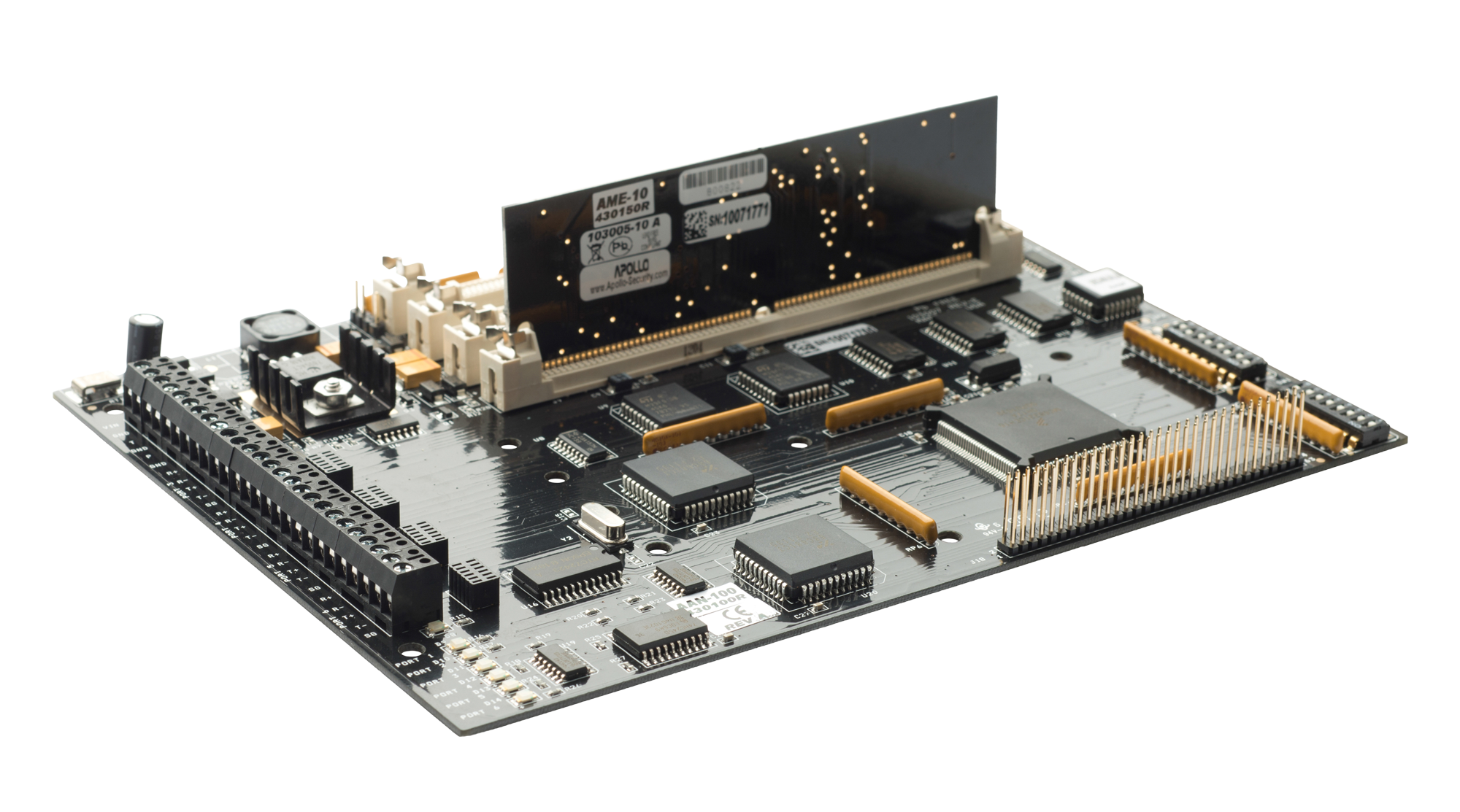

Контроллер AAN-100 обеспечивает полный набор функций для осуществления контроля доступа, получения информации о работе охранной сигнализации и дистанционного управления системами технической безопасности. База данных карт и событий хранится в собственной памяти контроллера AAN-100. Несколько контроллеров AAN-100 могут быть объединены в систему для управления несколькими тысячами считывателей карт и охранных зон. Общий размер системы ограничивается только возможностями сети и программного обеспечения компьютера.
Контроллер AAN-100 относится к типу “универсальных (сетевых)” контроллеров в соответствии с ГОСТ Р 51241-2008 и работает под управлением программных комплексов APACS 3000 или LyriX, а при нарушении связи переходит в автономный режим управления системой.
Подключение к компьютеру
Контроллер AAN-100 подключается к компьютеру либо по интерфейсу RS-232 - через установленный на плате контроллера модуль ASI 1, либо по Ethernet - через установленный на плате контроллера модуль ANI 100.
Подключение считывателей
В системе контроллер AAN-100 выполняет роль электронного логического устройства. Все функции связанные с подключением считывателей СКУД, прямого управления исполнительными устройствами и охранными шлейфами, осуществляются через подключаемые к AAN-100 промежуточные интерфейсные модули/контроллеры АIM-1SL/2SL/4SL. Система обеспечивает работу со считывателями различных технологий, имеющих выходной интерфейс wiegand и clock-and-data. Всего поддерживается до 96 считывателей на один контроллер AAN-100.
База данных карт и событий может храниться одновременно в центральном контроллере AAN-100 и подчиненных ему модулях/контроллерах АIM-1SL/2SL/4SL. Данное решение гарантирует двукратное аппаратное резервирование информации. Сами модули подключаются к контроллеру AAN-100 (по одному из 4-х портов) либо по интерфейсу RS-485, либо по локальной сети Ethernet.
Подключение охранных шлейфов
Охранные шлейфы подключаются к охранным панелям АIO-168/16 по 16 зон каждая - всего до 512 шлейфов на один контроллер AAN-100. Можно также использовать до 32-х релейных панелей AIO-8 на 8 релейных выходов, всего до 256 управляемых релейных выходов. Существует возможность подключения дополнительных охранных шлейфов “NC” типа на интерфейсных модулях/контроллерах АIM-1SL/2SL/4SL из расчета 1 считыватель – 1 дополнительный вход. Охранные и релейные модули также подключаются к контроллеру AAN-100 либо по интерфейсу RS-485, либо по локальной сети Ethernet.
Дополнительные модули
Кроме того, контроллер AAN-100 поддерживает работу до 4-х панелей отображения состояния охранной сигнализации ASA-72. Каждая панель имеет 72 трехцветных светодиода для отображения состояния шлейфов охранной сигнализации на панелях AIO-168/16, или состояния преграждающих устройств (дверь, турникет, и пр.), подключенных через модули АIM-1SL/2SL/4SL к AAN-100. Для управления доступом на этажи можно использовать до 4-х специализированных лифтовых модулей AIM-1ELE.
Особенности
- динамически распределяемая оперативная память (1 Мб):
- до 139’729 карт
- до 65’535 событий
- расширение оперативной памяти (до 8 Мб):
- до 1’240’734 карт
- до 65’535 событий
- 255 уровней доступа / 255 групп охранных зон
- 127 временных зон /100 праздников/ до 6 интервалов в каждой временной зоне
- до 38 уровней доступа, назначенных на одну карту
- управление сроком действия карты
- механизм внутренних переменных
- зональный и временной контроль повторного входа
- до 96 считывателей карт (магнитных, proximity, smart, биометрических и пр.)
- считыватели подключаются через интерфейсные модули/контроллеры AIM-1SL/2SL/4SL
- до 512 шлейфов охранной сигнализации (на AIO-168/16)
- до 96 дополнительных охранных шлейфов NC (на AIM-1SL/2SL/4SL)
- до 96 релейных выходов управления замком (на AIM-1SL/2SL/4SL)
- до 256 управляемых релейных выходов (на AIO-168/8)
- до 96 дополнительных релейных выходов (на AIM-1SL/2SL/4SL)
- интерфейс для связи с компьютером:
- RS-232 (используя модуль ASI-1 с драйвером ASM-23)
- Ethernet (используя модуль ANI-100)
- интерфейс для связи с периферийными устройствами:
- RS-485 (используя драйверы ASM-48)
- Ethernet (используя модули ENI-110)
- управление лифтовым оборудованием (используя модуль AIM-1ELE)
- поддержка 4 панелей отображения состояния охранной сигнализации ASA-72
- батарея для аварийного хранения базы данных при отключении внешнего питания
- светодиодная индикация для отображения работы и диагностики системы
Возможности и безопасность
Контроллер AAN-100 поддерживает функции зонального и временного контроля повторного входа, назначение до 6, 32 или 38 уровней доступа одной карте, автоматическую активацию/деактивацию карты в указанные дату и время. Контроллер имеет встроенный механизм внутренних переменных для программирования реакций системы на аппаратном уровне, обеспечивает управление группами охранных зон и лифтовым оборудованием, позволяют задавать временные зоны из нескольких интервалов для считывателей и имеет много других возможностей.
Высокая степень безопасности обеспечивается за счет разделения функций принятия решения и управления исполнительными устройствами между контроллером и периферийными интерфейсными модулями. Сам контроллер AAN-100 не имеет ни релейных выходов, ни тревожных входов и может быть установлен в максимально защищенном месте на значительном удалении от управляемых ими исполнительных устройств (замков, турникетов, шлагбаумов) и охранных зон. Подключение считывателей СКУД, охранных шлейфов и управление внешними устройствами осуществляется через промежуточные интерфейсные модули и охранные панели.
Безопасность систем, построенных на основе контроллера AAN-100, достигается также за счет реализации на аппаратном уровне таких сложных режимов работы, как:
Высокая степень безопасности обеспечивается за счет разделения функций принятия решения и управления исполнительными устройствами между контроллером и периферийными интерфейсными модулями. Сам контроллер AAN-100 не имеет ни релейных выходов, ни тревожных входов и может быть установлен в максимально защищенном месте на значительном удалении от управляемых ими исполнительных устройств (замков, турникетов, шлагбаумов) и охранных зон. Подключение считывателей СКУД, охранных шлейфов и управление внешними устройствами осуществляется через промежуточные интерфейсные модули и охранные панели.
Безопасность систем, построенных на основе контроллера AAN-100, достигается также за счет реализации на аппаратном уровне таких сложных режимов работы, как:
- временной и зонный "antipassback" по 96 считывателям (контроль повторного входа карты, уже прошедшей в зону)
- режим "вход под принуждением" - скрытая тревога при проходе под угрозой (при использовании PIN-кода в дополнение к считыванию карты)
- режим доступа по двум картам (правило 2-х лиц)
- режим доступа с сопровождением (Visitor-Escort)
- возможность ограничения максимального и/или минимального количества лиц в помещении и группе помещений (зоне)
- программирование сложных реакций:
- срабатывание реле на любом периферийном модуле при получении сигнала на тревожном входе другого модуля
- автоматическое маскирование/размаскирование сигнала тревоги
- смена режима считывателя
- срабатывание релейного выхода в соответствии с временной зоной и/или сигналом на входе, и пр.
- управление лифтом с реакцией на выбор этажа
- автоматическая постановка/снятие с охраны при чтении карты и пр.
Защита от интеллектуального взлома
Для предотвращения интеллектуального взлома и попыток целенаправленного выведения из строя системы путем разрушения каналов связи контроллер AAN-100 может использовать специальные режимы работы. Для исключения возможности манипулирования системой с использованием внутренних каналов связи можно применить шифрование трафика между контроллерами и периферийными модулями. Для исключения возможности несанкционированного управления исполнительными устройствами (замкам, турникетам и пр.) путем получения доступа к каналам электропитания, можно использовать c модулями/контроллерами АIM-1SL/2SL/4SL, подключенными к AAN-100, отдельные цифровые реле ADA-10/11.
Надежность и отказоустойчивость
В системе APOLLO обеспечивается двойное аппаратное резервирование баз данных за счет их хранения одновременно в центральных контроллерах AAN-100 и периферийных модулях/контроллерах АIM-1SL/2SL/4SL. Такое решение позволяет системе автономно функционировать после выведения из строя управляющих компьютеров, каналов связи и даже самих центральных контроллеров. Локальные интерфейсные модули/контроллеры и охранные панели AIO-168/16/8 будут самостоятельно управлять своим участком системы до момента восстановления связи и сохранять все события в собственной памяти.
Мощная аппаратная логика
За счет мощной встроенной логики контроллера AAN-100 в виде аппарата внутренних переменных возможно программирование сложных внутренних связей и реакций системы. Такое решение обеспечивает реализацию сложных алгоритмов и реакций системы на внешние события даже при отсутствии связи с управляющими компьютерами (на аппаратном уровне). Данный механизм позволяет обеспечить срабатывание реле на любом периферийном модуле при получении сигнала на тревожном входе другого модуля. Наличие аппарата внутренних переменных также упрощает интеграцию с системами сторонних производителей (ОПС, CCTV и пр.), которая может быть выполнена как на аппаратном, так и на программном уровнях.
Считыватели и идентификаторы
Считыватели и идентификаторы, применяемые совместно с оборудованием APOLLO, могут быть самых разных типов и производителей: магнитные, proximity, smart, биометрические и пр. Это возможно за счет поддержки распространенных индустриальных протоколов – wiegand и clock-and-data. Заказчик не привязан к определенному производителю и технологии идентификации, он может выбрать то и другое исходя из собственных предпочтений и ситуации на объекте.
Сопутствующие товары
APOLLO ASM-23
Аппаратный драйвер интерфейса RS-232 для центральных контроллеров AAN-100, AAN-32S и интерфейсных модулей СКУД
APOLLO ASM-48
Аппаратный драйвер интерфейса RS-485 для центральных контроллеров AAN-100, AAN-32S и интерфейсных модулей
APOLLO ENI-110
Преобразователь RS485/ Ethernet для контроллеров AAN-100, AAN-32N и AAN-32S и интерфейсных модулей СКУД и ОC
APOLLO ASI-1
Аппаратный модуль последовательного интерфейса для центрального контроллера AAN-100
APOLLO ANI-100
Аппаратный модуль сетевого интерфейса для центральных контроллеров AAN-100 и AAN-32N.
APOLLO AME-10
Модуль расширения памяти (1 Мб RAM) для центральных контроллеров APOLLO: AAN-100, AAN-32N и AAN-32S.
APOLLO AME-20
Модуль расширения памяти (2 Мб RAM) для центральных контроллеров: AAN-100, AAN-32N и AAN-32S.
APOLLO ATM-48
Терминатор для интерфейса RS-485 (оконечный резистор).
СБП-12-1.3
Специализированный блок автоматического контроля бесперебойного электропитания для установки оборудования СКУД и ОС комп...
Память | До 8 МБ |
Часы реального времени | Да |
Интерфейсы для связи с компьютером | RS232 – 1 интерфейс или Ethernet - 1 интерфейс |
Интерфейсы для связи с интерфейсными модулями, охранными и релейными панелями | RS485 – 4 интерфейса или Ethernet – 4 интерфейса |
Напряжение | от +12 до +24 В (=) |
Потребляемый ток | до 300 мА с ASI-1 и 400 мА с ANI-100 |
Скорость передачи данных | RS-485 до 9600 бод Ethernet до 100 Мбит/с |
Габаритные размеры | 190 х 140 мм (7,5 x 5,5 дюйма) |
Рабочая температура | от 0 до +70°C |
Относительная влажность | от 0 до 95 %, без конденсации |
Характеристики
Бренд:ApolloСнято с производства:N
