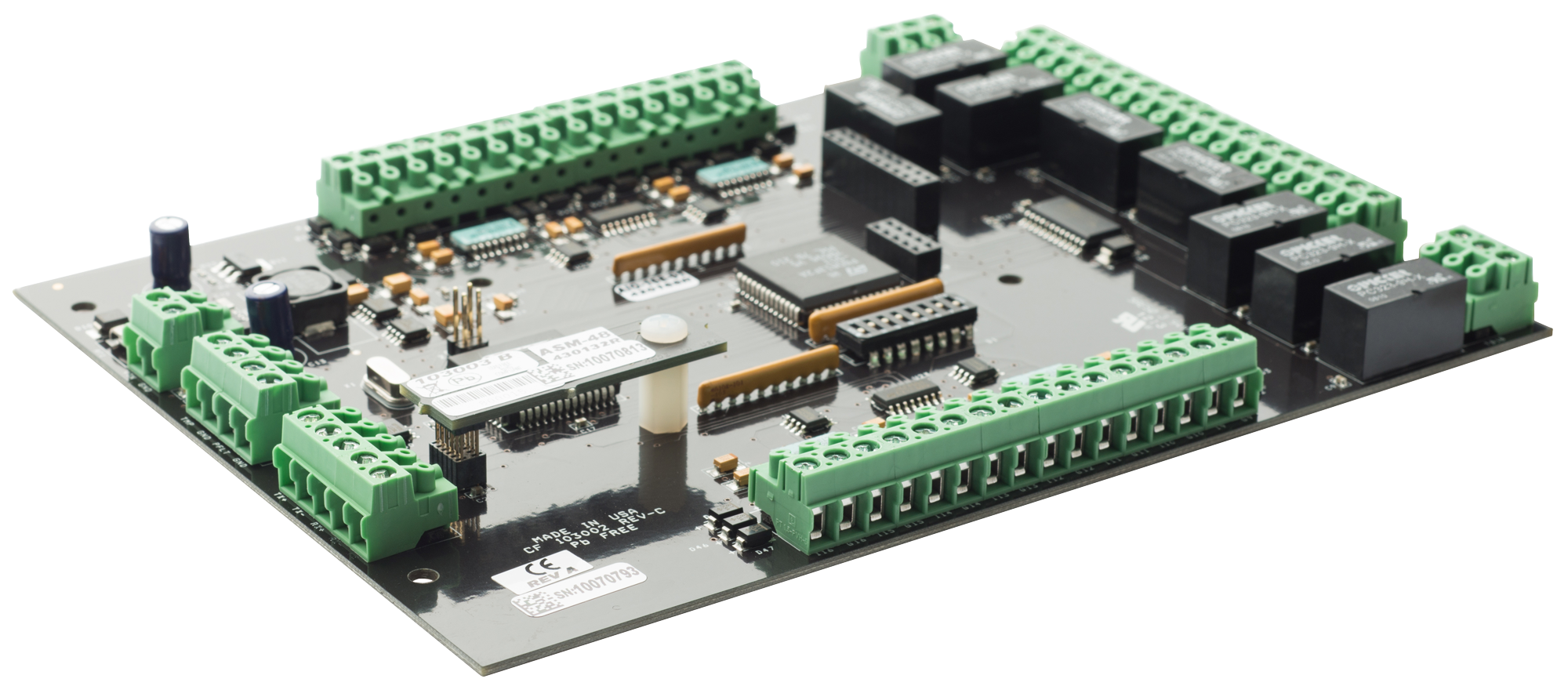

Панель охранной сигнализации на 16 тревожных входов и 8 релейных выходов AIO-168/16/8
()
Панель охранной сигнализации на 16 тревожных входов и 8 релейных выходов AIO-168/16/8
О товаре
Панель охранной сигнализации (охранный интерфейсный модуль) AIO-168 предназначена для выполнения охранных функций в составе интегрированной системы безопасности на основе оборудования компании APOLLO (США). Охранная панель AIO-168 осуществляет контроль за состоянием 16 тревожных входов (шлейфов) и управление 8 встроенными релейными выходами. Установив соответствующий DIP-переключатель, можно перейти в режим резистивного контроля целостности шлейфов, при этом отслеживаются следующие состояния шлейфов: нет тревоги, тревога, и нарушение линии связи (обрыв, короткое замыкание). AIO-168 также контролирует состояние датчиков вскрытия корпуса и сбой основного питания.
Модификации охранной панели
Охранная панель AIO поставляется в трех модификациях, которые отличаются только количеством входов и встроенных реле. Все остальные функции модулей идентичны:
AIO-168
16 охранных шлейфов и 8 релейных выходов
AIO-16
16 охранных шлейфов
AIO-8
8 релейных выходов
Подключение охранных шлейфов
Состояние каждого охраняемого шлейфа опрашивается до 240 раз в секунду. Производится фильтрация данных для подавления помех и предотвращения ложных срабатываний. Входы могут работать в двух режимах, в зависимости от конфигурации:
При отключенной функции контроля целостности подводящих линий, нормально закрытые входные контакты находятся в замкнутом состоянии (сопротивление близкое к 0 Ом), когда тревога на входе отсутствует, и в разомкнутом состоянии (сопротивление близкое к бесконечности) в случае возникновения тревоги.
В режиме контроля целостности нормально закрытые входные контакты имеют сопротивление равное, приблизительно, 300 Ом в состоянии «на охране» и 10 кОм при срабатывании. Во многих случаях существует возможность установить согласующие резисторы внутри корпуса охранных датчиков.
Использование встроенных релейных выходов
Реле на плате AIO-168 могут работать в двух различных режимах:
Стандартный режим (включено/выключено) – реле управляет центральный контроллер серии AAN. В этом случае, функционирование реле зависит от связи с контроллером. Если связь с контроллером будет потеряна, то реле вернутся в исходное положение из любого состояния, в котором они могли находиться.
Режим "Локальная связь" – реле управляются встроенной логикой охранной панели, позволяющей переключить реле при изменении состояния одного или более входов (на этой панели). Эта функция не требует связи с контроллером после того, как в контроллере с компьютера была успешно запрограммирована конфигурацию.
Работа с центральными контроллерами
При наличии связи с центральным контроллером AAN-100, AAN-32S или AAN-32N, изменение состояния охраняемых входов немедленно передается в контроллер при очередном опросе модуля и может быть отражено на управляющих компьютерах с установленными программными комплексами APACS 3000 и LyriX. В состав AIO-168 входят съемные модули интерфейса RS-485 (ASM-48) или Ethernet (ENI-100) для связи с центральными контроллерами или со считывателем AP-550. Адрес модуля и скорость обмена устанавливаются DIP-переключателями, расположенными на плате. Программа, в соответствии с которой работает AIO-168, хранится в перепрограммируемой FLASH-памяти. Поэтому, если необходимо переустановить или обновить внутреннее программное обеспечение (прошивку), не потребуется замена микросхем. Новая прошивка может быть загружена с ведущего устройства с помощью ПК APACS 3000 или ПК LyriX.
Режим автономной работы
При нарушении связи с центральным контроллером панель AIO-168 в состоянии хранить до 100 событий охранной системы в собственной памяти и после восстановления связи эти данные передаются в контроллер. При этом запоминается, по крайней мере, одно тревожное сообщение с каждого охранного шлейфа, произошедшее после потери связи с ведущим контроллером. Все сохраненные события содержат следующую информацию:
Время события
Номер охранного шлейфа (1-16)
Новое состояние шлейфа
Предыдущее состояние шлейфа
Данная память, как и часы реального времени, обеспечиваются резервным питанием (до 5 дней) на случай пропадания основного питания модуля. Резервное питание реализовано на специальной схеме с конденсатором. Замена батарей никогда не потребуется.
Возможность дублирования связи с контроллером при использовании APX-20
8 релейных выходов
Вход для датчика вскрытия корпуса
Вход для датчика сбоя в питании
2 светодиода для диагностики функционирования
Задание конфигурации DIP-переключателями
Панель AIO-168 поддерживает следующие команды от контроллера:
Запрос идентификации устройства
Установка даты и времени
Добавление, удаление временной зоны
Добавление, удаление дат праздников
Конфигурирование охраняемых зон
Установка продолжительности времени включения реле
Конфигурирование связей с релейными модулями
Запрос отчёта о статусе
Установка/сброс выходных реле
Установка задержки на вход и на выход
Установка маскирующей временной зоны
Установка временных зон для релейных выходов
Передача сохраненных событий
Панель AIO-168 передает в контроллер:
Адрес устройства
Отчет о состоянии охранных шлейфов
Отчет о сохраненных событиях
Тип неисправности
Условия срабатывания релейных выходов
Каждое выходное реле может управляться комбинацией из двадцати одного условия:
тревога на охраняемом входе 1-16
сбой по питанию
вскрытие корпуса
нарушение целостности какого-либо шлейфа
потеря связи с контроллером
срабатывание по временной зоне
Каждое из вышеперечисленных условий может инициировать включение одного или нескольких релейных выходов. Разные временные зоны могут быть заданы для каждого релейного выхода.
Сопутствующие товары
APOLLO ASM-48
Аппаратный драйвер интерфейса RS-485 для центральных контроллеров AAN-100, AAN-32S и интерфейсных модулей
APOLLO ENI-100
Аппаратный Ethernet драйвер для интерфейсных модулей СКУД (AIM-1SL/2SL/4SL) и ОС (AIO-168/16/8)
APOLLO ENI-110
Преобразователь RS485/ Ethernet для контроллеров AAN-100, AAN-32N и AAN-32S и интерфейсных модулей СКУД и ОC
APOLLO ATM-30
Терминатор для контролируемого входа охранной сигнализации (оконечный резистор).
APOLLO ATM-48
Терминатор для интерфейса RS-485 (оконечный резистор).
СБП-12-1.3
Специализированный блок автоматического контроля бесперебойного электропитания для установки оборудования СКУД и ОС комп...
Модификация AIO
AIO-168
AIO-16
AIO-8
Емкость памяти событий
100
100
100
Охранных шлейфов
16
16
-
Релейных выходов
8
-
8
Интерфейсы для подключения к центральному контроллеру
