О товаре

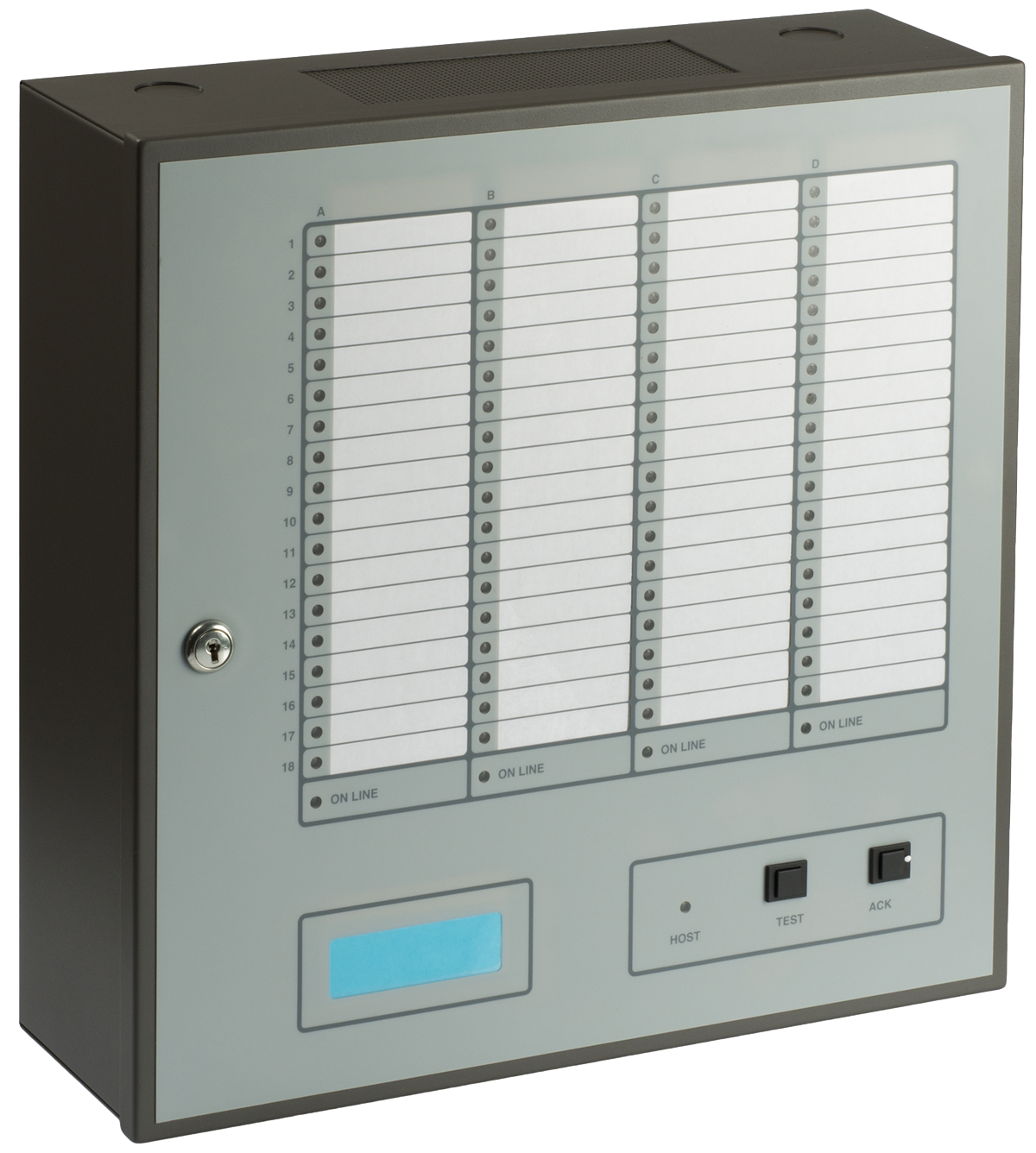

Основным назначением ASA-72 является отображение состояния системы охранной сигнализации (ОС) и системы контроля и управления доступом (СКУД), построенной на основе оборудования APOLLO(США).
Поскольку ASA-72 управляется и работает напрямую с центральными контроллерам AAN-100, AAN-32S или AAN-32N, она будет функционировать даже при нарушении связи с управляющими компьютерами. Панель ASA-72 не замена компьютера, а скорее дополнение к нему, она позволяет визуализировать для охранника состояние интегрированной системы безопасности при переходе в автономный режим работы. Она может также работать как дополнительное (дублирующее) средство индикации параллельно с компьютерными терминалами.
Визуализация состояния ИСБ
ASA-72 может отображать следующие состояния охранных модулей: тревога, неисправность, нормальное состояние, а также состояние системы контроля доступа: вход разрешен/запрещен, вход под принуждением, наличие или отсутствие связи с контроллером, взлом двери, удержание двери открытой и тревога на дополнительном входе. Обычно панель ASA-72 используется для отображения состояния 72 охраняемых зон на охранных панелях AIO-168 и AIO-16, подключенных к центральным контроллерам AAN-100, AAN-32S или AAN-32N.
Светодиодная индикация
Трехцветный светодиод для каждой зоны загорается красным светом при поступлении сигнала тревоги, желтым при технической неисправности и зеленым при нормальном функционировании шлейфа (нет тревоги). Все светодиоды расположены в 4 ряда (A,B,C,D) по 19 в каждом ряду. Светодиоды с 1 по 18 ряд – трехцветные, статусные, а 19-го ряды – зеленые, индицируют состояние связи панели. Пользователь может написать название контролируемой зоны на специальной табличке, находящейся рядом с соответствующим светодиодом.
Подтверждение тревоги
Панель ASA-72 имеет встроенный динамик для подачи звукового сигнала для привлечения внимания охраны в случае возникновения тревоги. Для подтверждения факта реагирования охраны на полученную тревогу, на передней панели есть специальная кнопка подтверждения тревоги (ACK). Возможно два варианта подключения кнопки подтверждения (ACK), которые пользователь может сделать дополнительно с помощью внешнего кнопочного переключателя:
- “Автоподтверждение”. Подключение по данной схеме предоставляет возможность с помощью внешнего кнопочного переключателя активизировать режим автоподтверждения, а не от кнопки ACK, тем самым обеспечивая постоянное подтверждение сообщений.
- “Блокировка / разрешение” подтверждения. Подключение по данной схеме предоставляет возможность с помощью внешнего кнопочного переключателя активизировать кнопку ACK.
Подключение к центральным контроллерам
ASA-72 имеет встроенный RS-485 интерфейс для подключения к центральным контроллерам AAN-100, AAN-32S или AAN-32N. Один контроллер АAN-100 поддерживает до четырех панелей состояния ASA-72.
Характерные особенности
- 72 трехцветных светодиода
- Отображение сигналов тревоги, неисправности, под принуждением, отсутствия тревоги
- Локальное подтверждение поступающих сигналов
- Локальный сброс/тест светодиодов
- Звуковое оповещение при поступлении сигналов тревоги или неисправности
- Поддержка 72 зон (входы охранных панелей, входы считывателей и др.)
- Интерфейс RS-485
- Светодиод для индикации наличия связи с контроллером
- 4 светодиода для индикации наличия связи с контроллером для каждой панели охранной сигнализации AIO-8/16/168
- Наличие датчика вскрытия корпуса
- Наличие датчика сбоя питания.
Особенности
Режим работы считывателя | Состояние связи | Состояние охранной зоны | |||
![]() | вход запрещен | Зеленый | есть связь с объектом | ![]() | тревога/мигает до подтверждения |
![]() | взлом двери /доступ под принуждением (мигает до подтверждения) | ![]() | техническая неисправность/мигает до подтверждения | ||
![]() | вход разрешен | Красный | нет связи с объектом | ![]() | нет тревоги, зона на охране |
| ВЫКЛ | зона снята с охраны |
Индикация
Электропитание | 230 VAC при 0.1 A |
Интерфейс подключения к контроллеру | RS-485 |
Габаритные размеры, см | 40.6 х 40.6 х 12.7 (В х Ш х Г) |
Рабочая температура | 0°С… +50°С |
Относительная влажность | 0…95% без конденсата |
