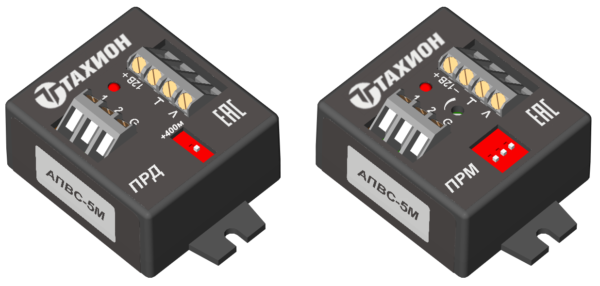

Описание
Аппаратура АПВС-5М предназначена для передачи полного видеосигнала (черно-белого и цветного) по свободной витой паре (кабель ТППэп, UTP-5E и им подобные), свободные местные телефонные линии) в реальном времени на расстояния до 1100 метров соответственно.
За счет симметричности линии передачи и высокого уровня выходного сигнала применение аппаратуры позволяет эффективно подавлять мощные электромагнитные помехи, наводимые на видеосигнал на всем протяжении кабельной трассы. Дальность линии передачи устанавливается пользователем во всем диапазоне с шагом переключений – 100 метров.
Отличительными эксплуатационными достоинствами изделия являются:
- компактность и малый габарит;
- простота и удобство монтажа и настройки;
- наличие встроенной системы защиты от опасных наведенных напряжений («грозозащита»), обязательного элемента системы с протяженными кабельными трассами, при этом передатчик имеет защиту и по входу, и по выходу; приемник – по входу.
- возможность установки приёмников в 19-дюймовую стойку с помощью Крейта 2U19-10

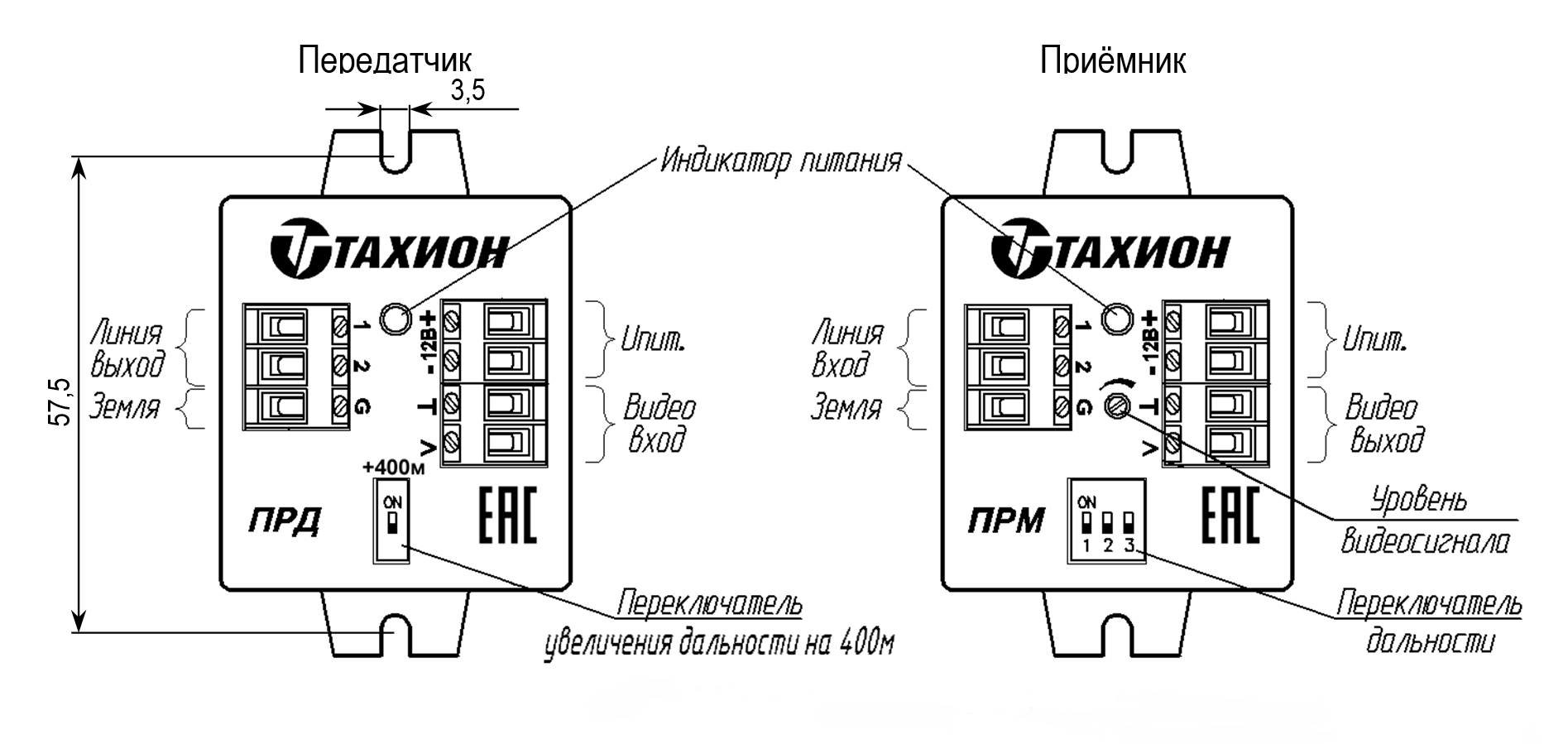

Устройство
Схемы включения

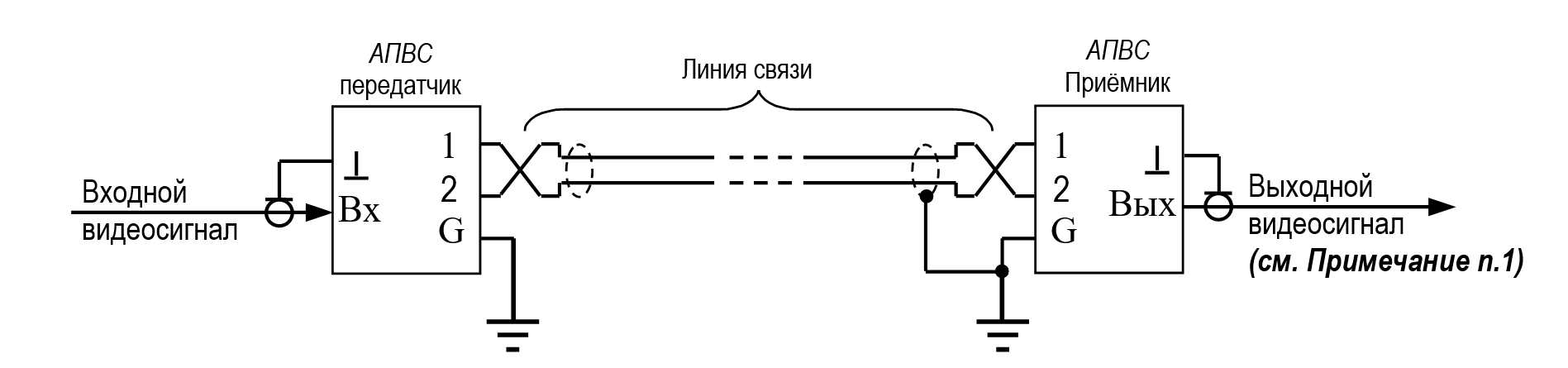

Схема включения АПВС -5М с заземлением и передатчика и приёмника

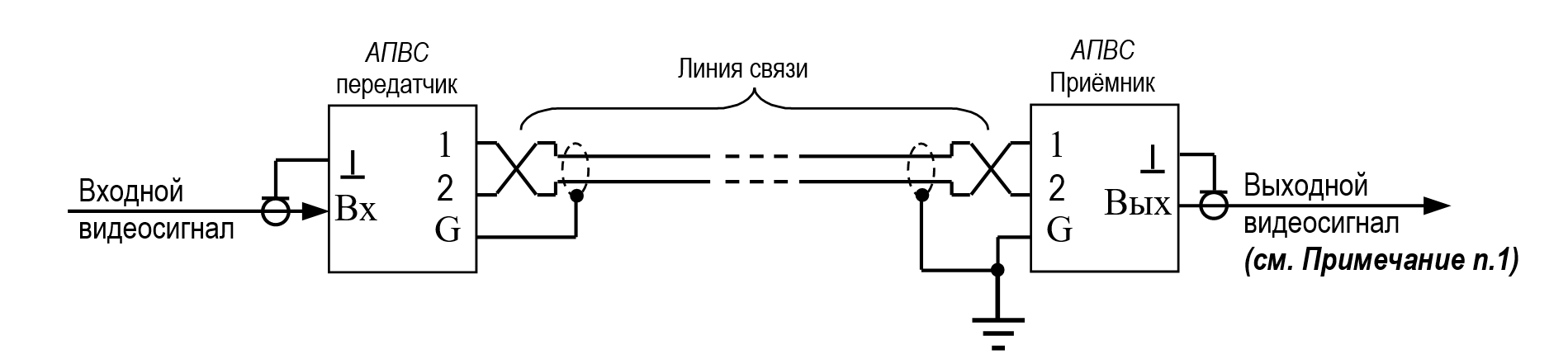

Схема включения АПВС-5М при невозможности заземления на передающей стороне
| Характеристика | Значение |
| Напряжение питания: передатчик стабилизированное пост. приемник стабилизированное пост. | 12 В |
| Ток потребления: передатчик не более приемник не более | 40 мА |
| Входное сопротивление передатчика | 75 Ом |
| Выходное сопротивление приемника | 75 Ом |
| Номинальный уровень входного и выходного видеосигналов | 1 В |
| Дальность передачи видеосигнала при указанных характеристиках | 0 – 1100 м |
| Диапазон регулировки уровня выходного видеосигнала | ± 3 дБ |
| Диапазон рабочих частот | 50 Гц – 6 МГц |
| Неравномерность амплитудно-частотной характеристики в диапазоне рабочих частот (не более) | 1 дБ |
| Уровень выходного сигнала передатчика в линию по НЧ (до 6 кГц) | + 6 дБ |
| Система защиты рассчитана на кратковременный импульсный разрядный ток с t фронта =8 мкс / t спада =20 мкс:передатчик приемник | 10 кА двухступенчатая по входу и выходу трехступенчатая по входу |
| Диапазон рабочих температур | – 40 °С ÷ + 50 °С |
| Габаритные размеры одного блока | 47х42,5х25 мм |
Характеристики
