Описание

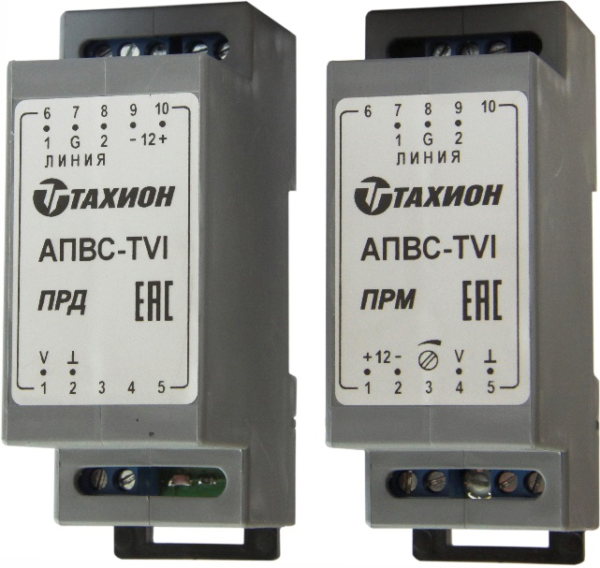

Аппаратура передачи видеосигнала АПВС–TVI предназначена для передачи как обычного TV-cигнала, так и TV-cигнала высокой чёткости стандарта TVI по витой паре кабеля F/UTP CAT 5E.

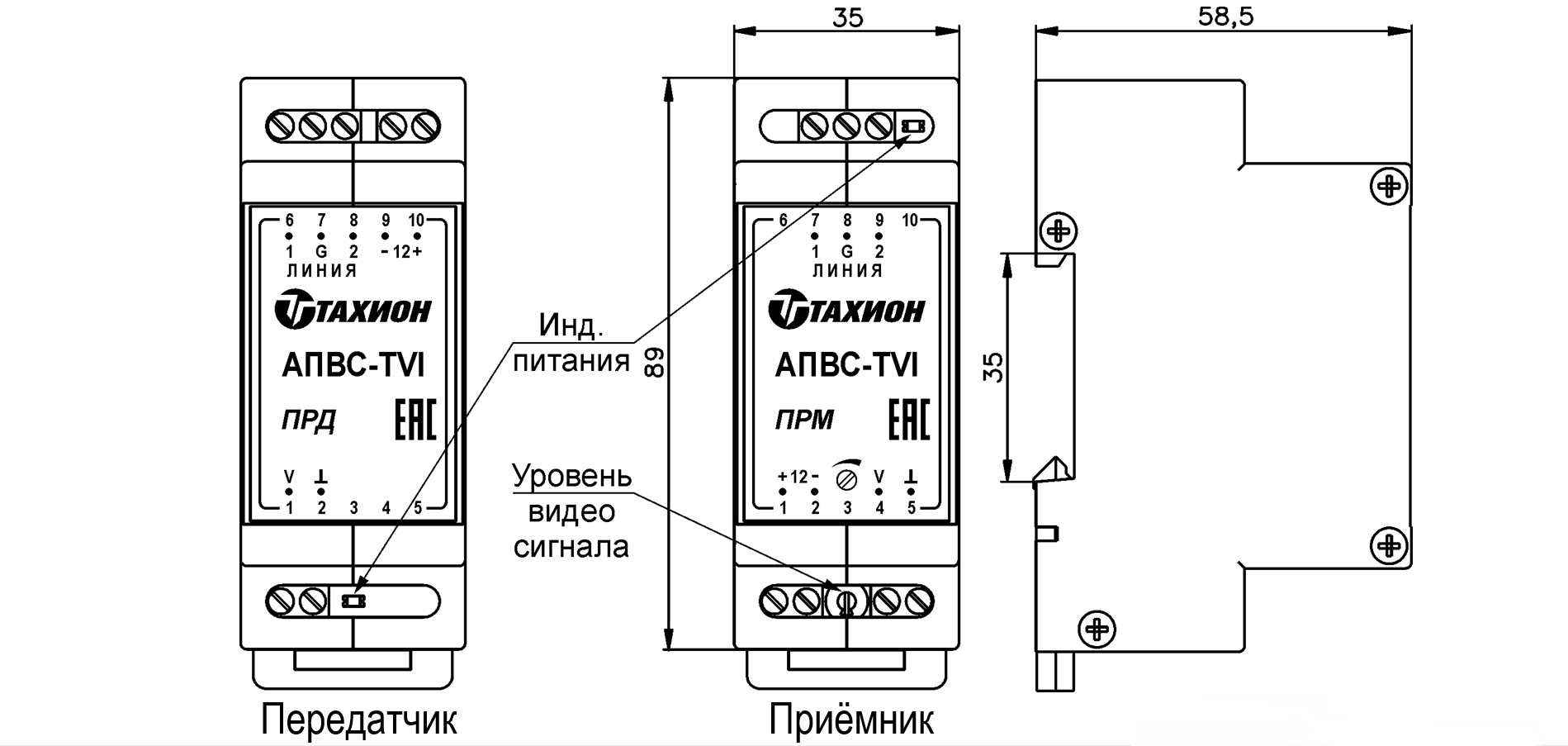

Устройство и габаритные размеры
Схемы подключения

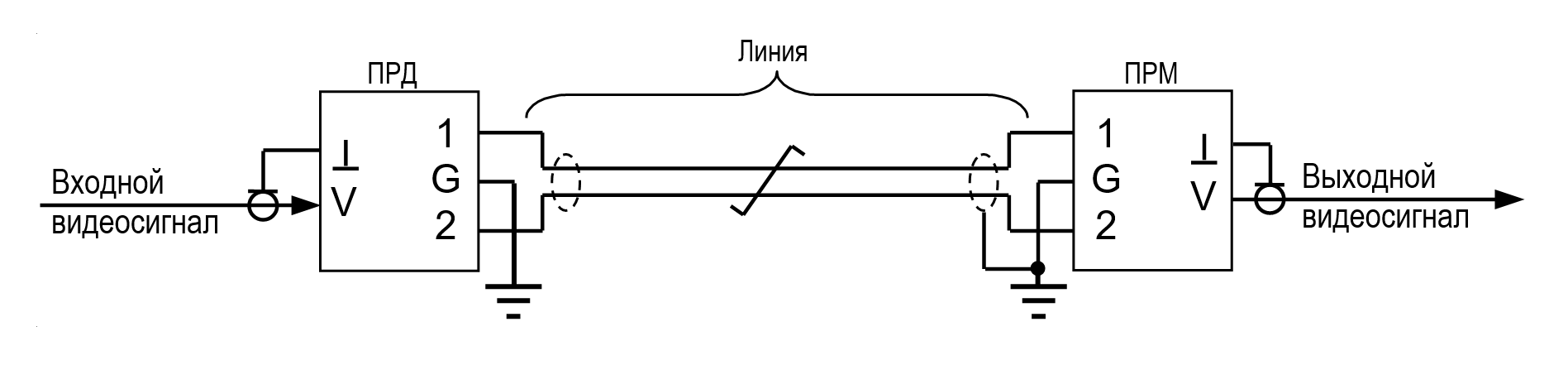

Схема включения АПВС-TVI

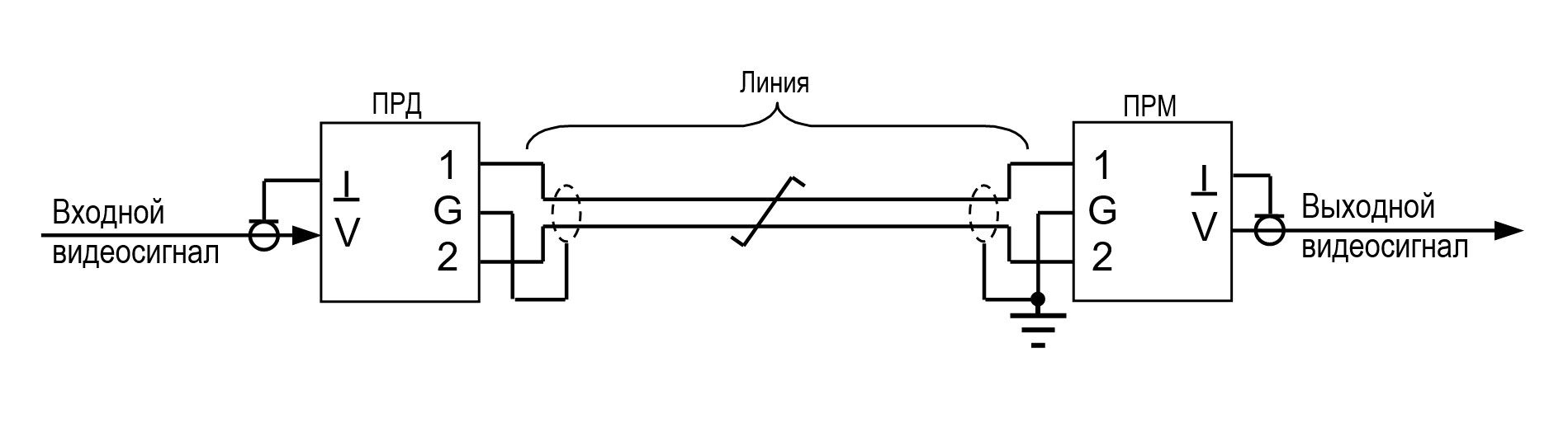

Схема включения АПВС-TVI при невозможности заземления на передающей стороне
Схемы построения линии с Max длиной 1500 м

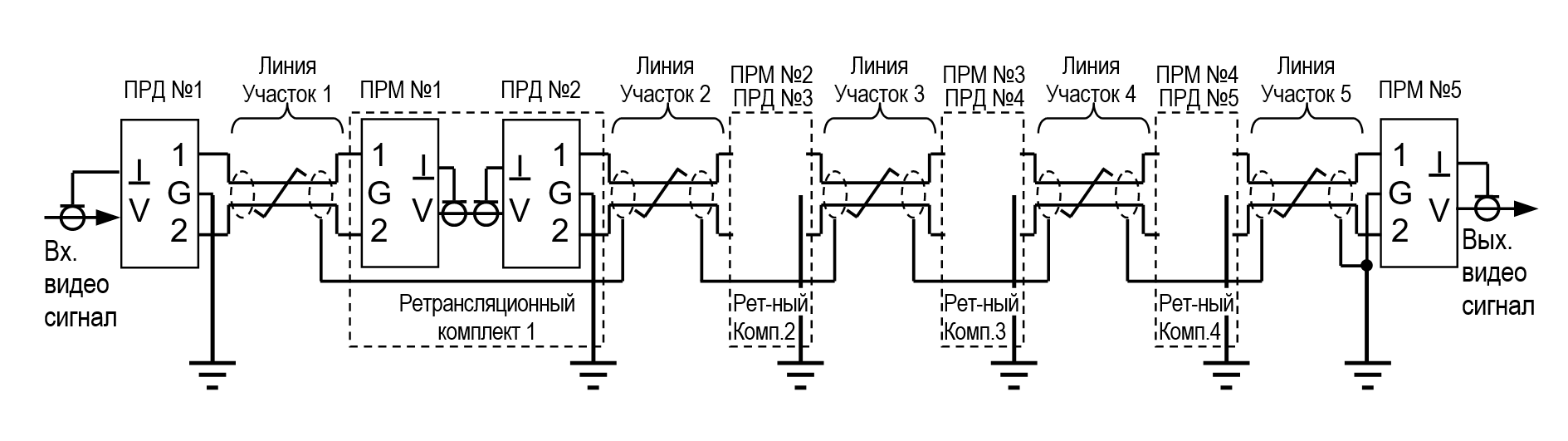

Схема построения линии с Max длиной 1500 м, состоящей из пяти участков

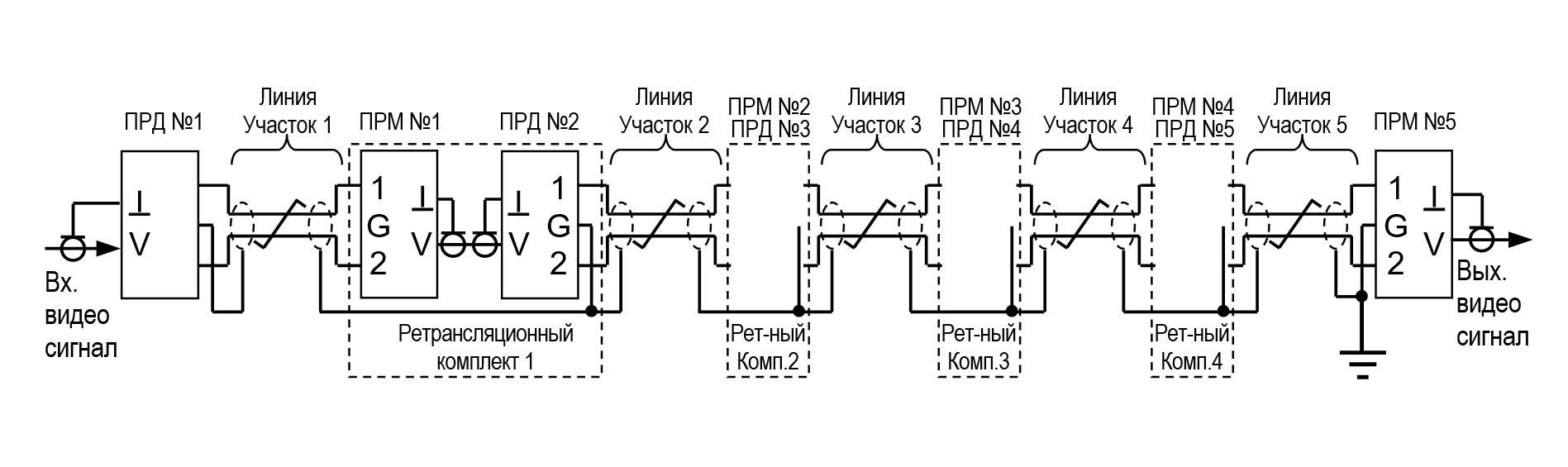

Схема построения линии с Max длиной 1500 м, при невозможности заземления на всех передающих сторонах
| Характеристика | Значение |
| Напряжение питания: передатчик стабилизированное пост. приемник стабилизированное пост. | 12 В DC |
| Ток потребления: передатчик не более приемник не более | 70 мА 120 мА |
| Входное сопротивление передатчика | 75 Ом |
| Выходное сопротивление приёмника | 75 Ом |
| Номинальный уровень входного и выходного видеосигналов | 1 В |
| Дальность передачи видеосигнала по кабелю F/UTP CAT 5E | для сигналов стандарта TVI – 0 ÷ 450 м для сигналов стандарта CVI – 0 ÷ 500 м |
| Диапазон регулировки уровня выходного видеосигнала | ± 3 дБ |
| Диапазон рабочих частот | 50 Гц ÷ 15 МГц |
| Система защиты рассчитана на кратковременный импульсный разрядный ток с tфронта = 8мкс / tспада = 20мкс – 10 кА | передатчик – двухступенчатая защита по входу и выходу приёмник – трёхступенчатая защита по входу |
| Диапазон рабочих температур | – 40 °С ÷ +50 °С |
| Габаритные размеры | 35х90х60 мм |
| Вес комплекта в упаковке, не более | 0,2 кг |
Характеристики
