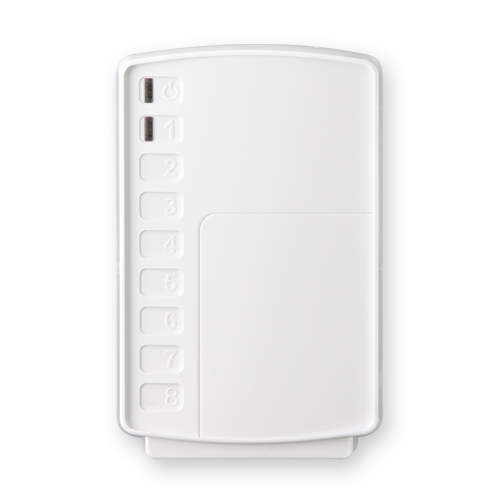

Особенности
- 8 сигнальных реле с группами контактов на размыкание;
- выходы управляются по тактикам типовых режимов, выбираемых при настройке центрального управляющего устройства;
- два светодиодных индикатора:
- состояния основного и резервного питания,
- состояние связи с центральным управляющим устройством с учетом собственного вскрытия; - два входа питания (основной и резервный) по ГОСТ Р 53325;
- один вход (Zone) контроля исправности внешнего источника питания по ГОСТ Р 53325.
Основные данные
- цифровой интерфейс стандарта EIA RS-485 для обеспечения проводной связи между блоком реле и управляющим устройством (ППКУП или РР Астра-РИ-М автономным).
Основные технические показатели интерфейса:
- поддержка до 64-х устройств на линии связи со стороны ППКУП,
- поддержка до 6-ти устройств на линии связи со стороны РР Астра-РИ-М,
- скорость в линии 9,6 кбит/с; - при работе с ППКУП*:
- каждому выходу блока присваивается системный номер при настройке ППКУП;
- управление выходом обеспечивается при условии его привязки к логическим разделам;
- поддерживаются 6 стандартных режимов работы выходов по выбору в настройках ППКУП: «ПЦН тревога», «Контрольная лампа», «ПЦН контрольный», «Звуковой», «Тревога», «Исполнительный», «Нарушение»;
- при обрыве и коротком замыкании цепей управления выдается извещение “нарушение”. Адресом источника такого извещения является назначенный системный номер выхода;
- обработка информации о контролируемых цепях обеспечивается в логических разделах ППКУП типа “технологический”,
- блок имеет возможность подключения в кольцевой интерфейс RS-485 ППКУП с использованием изоляторов короткого замыкания «Астра-А ИЛС», при этом скорость в интерфейсе RS-485 в настройках ППКУП устанавливается 38400 бит/c,
- программирование выходов производится с помощью программного комплекса мониторинга ПКМ Астра Pro или программы Pconf-Pro; - при работе с РР Астра-РИ-М автономным:
- каждому выходу блока присваивается системный номер при настройке РР;
- управление выходом обеспечивается при условии его привязки к радиоканальным извещателям системы Астра-РИ-М,
- программирование выходов производится с помощью программы Pconf-RR.
| напряжение питания | 10÷27 В |
| - при питании от напряжения 12 В | 100 мА |
| - при питании от напряжения 27 В | 50 мА |
| Максимальный ток потребления: | |
| - при напряжении 10 В | 35 мА |
| - при напряжении 27 В | 30 мА |
| максимальное коммутируемое напряжение | 100 В |
| максимальный коммутируемый ток | 0,1 А |
| дальность проводной линии связи интерфейса RS-485 при условии применения кабеля класса КСПВГ 0,2 | 1000 м |
| габаритные размеры | 121х80х31 мм |
| - температура | от -30 до +55°С |
| - относительная влажность воздуха без конденсации влаги | до 93% при +40°С |
| - степень защиты оболочкой | IP30 |
Технические данные
Информативность
- "питание норма"
- "неисправность основного питания"
- "неисправность резервного питания"
- "неисправность питания"
- "смена ПО"
- "вскрытие"
- "восстановление вскрытия"
- "не зарегистрирован в УУ"
- "интерфейс норма"
- "неисправность интерфейса"
