Астра-БРА

()

Астра-БРА

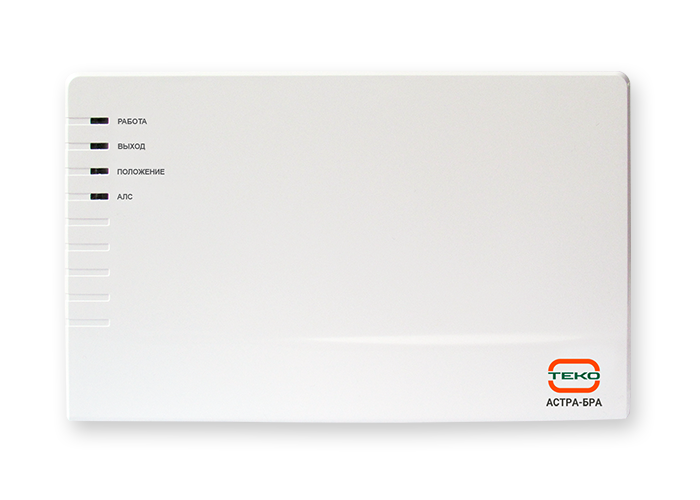

Изображение товара

Особенности

  • работа в адресной линии связи (АЛС), формируемой расширителем проводным адресным (РПА);
  • возможность управления заслонкой противопожарных клапанов типов: электро-механический с возвратной пружиной, реверсивный, электромагнитный по команде ППКУП, полученной по АЛС;
  • контроль нагрузки реле на обрыв и на КЗ и передача в ППКУП информации о целостности линии нагрузки;
  • контроль положения клапана по концевикам;
  • световая индикация работы БРА, состояния клапана, выходов и АЛС;
  • тест клапана;
  • работа в одном из двух режимов:
    • режим «Клапан», при котором БРА реализует специальные алгоритмы управления клапанами,
    • режим «Блок реле», при котором БРА обеспечивает работу одного релейного выхода с контролем цепи нагрузки;
  • в обоих режимах работа с контролем или без контроля целостности цепей нагрузки (в зависимости от настройки).

Основные данные

  • источником извещений для БРА являются разделы ППКУП;
  • БРА может управляться только одним ППКУП;
  • БРА обеспечивает программирование режимов работы из меню «Модуля настройки» ПКМ Астра Pro;
  • электропитание БРА (сигнальной части) осуществляется от линии питания АЛС (клеммы «+» и «-»), силовой части (L1, N, L2) – от сети 220 В;
  • электропитание силовой части БРА (реле, ШС) осуществляется от основного (клеммы L1, N) и резервного (клеммы L2, N) источников питания напряжением 220 В. При отсутствии основного питания БРА автоматически переходит на резервное; при восстановлении основного питания - переключается на основное питание.

ВНИМАНИЕ!
НА ВХОДЫ L1 и L2 МОЖЕТ ПОДАВАТЬСЯ ТОЛЬКО ОДНА И ТА ЖЕ ФАЗА! ПОДАЧА РАЗНЫХ ФАЗ ЗАПРЕЩЕНА!
- силовой частиот 187 до 242 В
- сигнальной части (от АЛС)от 6,0 до 27,6 В
(силовая и сигнальная части гальванически развязаны)
- от 220 В20 мА
- от АЛС0,5 мА
мощность потребления от сети 220 В (без учета потребления клапана), не более5 Вт
длина кабеля интерфейса АЛС от БРА к РПА, не более1000 м
- максимальное коммутируемое напряжение250 В
- максимальный коммутируемый ток при напряжении 250 В1 А
- минимальный коммутируемый ток (для реле в режиме с контролем целостности цепи нагрузки)0,6 А
- напряжение в дежурном режимеот 8,5 до 14 В
- действующее значение напряжения пульсаций на клеммах ШС,  не более50 мВ
- ток короткого замыкания ШС, не более20 мА
- время интегрирования ШС300±30 мс
- сопротивление проводов ШС (без учета выносного элемента), не более150 Ом
- сопротивление утечки между проводами ШС или каждым проводом и «Землей», не менее50 кОм

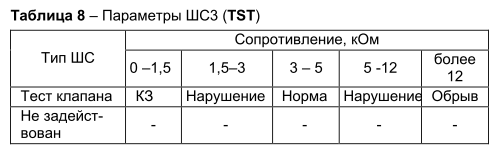

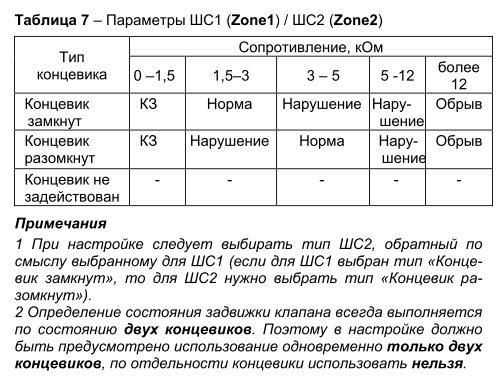

- сопротивление ШС см. таблицы ниже
время технической готовности, не более10 с
габаритные размеры, не более135×216×39 мм
- температураот -30 до +55°С
- относительная влажность воздуха без конденсации влагидо 93% при +40°С
- степень защиты оболочкойIP30

Технические данные



Астра-БРА. Изображение 1  Астра-БРА. Изображение 1

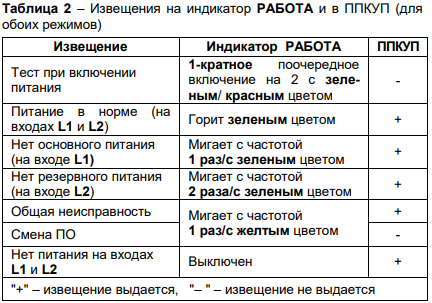

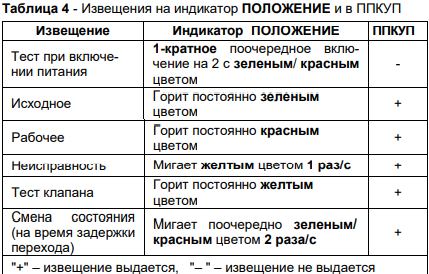

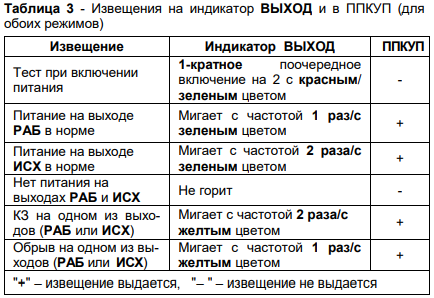

Информативность

Астра-БРА. Изображение 1
Астра-БРА. Изображение 1
Астра-БРА. Изображение 1
Астра-БРА. Изображение 1

Технические характеристики продукции, представленной в каталоге, носят сугубо информативный характер, могут быть изменены без уведомления и не заменяют консультацию специалиста
