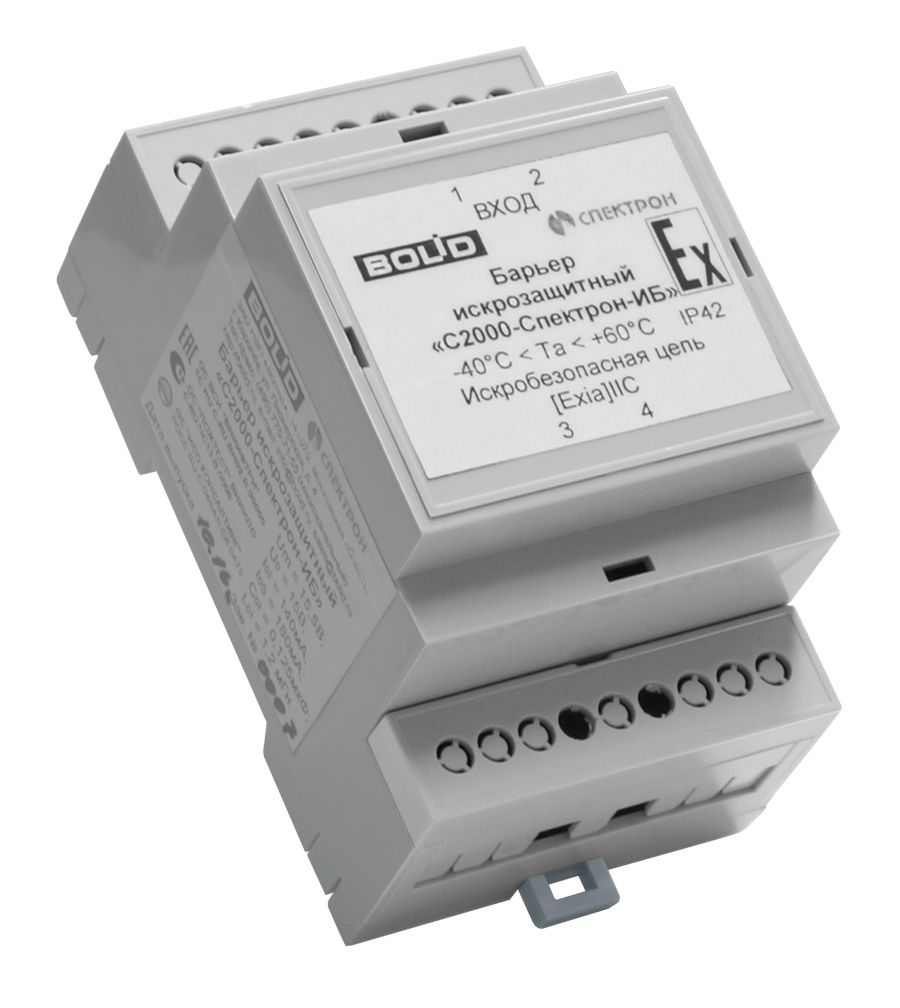

Предназначен для создания искробезопасной двухпроводной линии связи (ДПЛС) контроллеров "С2000-КДЛ" и "С2000-КДЛ-2И", при подключении к ним адресных устройств с видом взрывозащиты "искробезопасная цепь (i)".
Предотвращает возникновение электрической искры в цепях, размещаемых во взрывоопасных зонах. Искробарьер относится к связанному электрооборудованию группы II и предназначен для установки вне взрывоопасной зоны. Искробарьер относится к устройствам активного типа.
| Маркировка по взрывозащите | [Exia]IIC |
| Потребляемый ток, в дежурном режиме, мА | 0.5 |
| Входное напряжение, В | max 15.5 |
| Относительная влажность воздуха (при 40°С),% | 93 |
| Выходное напряжение, В | 15 |
| Тип монтажа | на DIN-рейку |
| Максимальный выходной ток, А | 140 мА |
| Степень защиты | IP42 |
| Выходной ток при коротком замыкании, не более А | 0.018 |
| Диапазон рабочих температур, °С | -55…+80 |
| Суммарная эквивалентная емкость шлейфа, не более | 0.125 мкФ |
| Габаритные размеры, мм | 91х54х57 |
| Суммарная эквивалентная индуктивность шлейфа, не более | 1.2 мГн |
| Масса, не более, кг | 0.1 |
| Маркировка по взрывозащите | [Exia]IIC |
| Входное напряжение, В | max 15.5 |
| Выходное напряжение, В | 15 |
| Максимальный выходной ток, А | 140 мА |
| Выходной ток при коротком замыкании, не более А | 0.018 |
| Суммарная эквивалентная емкость шлейфа, не более | 0.125 мкФ |
| Суммарная эквивалентная индуктивность шлейфа, не более | 1.2 мГн |
| Потребляемый ток, в дежурном режиме, мА | 0.5 |
| Относительная влажность воздуха (при 40°С),% | 93 |
| Тип монтажа | на DIN-рейку |
| Степень защиты | IP42 |
| Диапазон рабочих температур, °С | -55…+80 |
| Габаритные размеры, мм | 91х54х57 |
| Масса, не более, кг | 0.1 |
| Маркировка взрывозащиты | [Exia]IIC |
| Максимальное входное напряжение цепи (Um) | 15,5 В |
| Максимальное выходное напряжение искробарьера (Uo) | 15 В |
| Максимальный выходной ток искробарьера (Ioi) | 140 мА |
| Выходной ток короткого замыкания (Ios) | 180 мА |
| Максимальная внешняя емкость (Coi) | 0,125 мкФ |
| Максимальная внешняя индуктивность (Loi) | 1,2 мГн |
| Потребляемый ток | не более 0,5 мА |
| Рабочий диапазон температур | от минус 55 до +80 °С |
| Относительная влажность | до 93% при +40 °С |
| Степень защиты корпуса | IP42 |
| Габаритные размеры | не более 91×54×57 мм |
| Масса | не более 0,1 кг |
| Средний срок службы | 10 лет |
| Тип монтажа | установка на DIN-рейку |
