«Бастион-2 – Peridect» – модуль интеграции одной линии сенсоров на базе контроллера PVJ системы защиты периметра (СЗП) Peridect, обеспечивающий мониторинг событий и управление этой СЗП.
В системе защиты периметра с локализацией места вторжения Peridect представлены три варианта исполнения блока анализатора сигналов: Peridect-PVJ, Peridect-PVJ Light/i и Peridect-PVJ Light. Возможность интеграции с ПО мониторинга и управления предусмотрена только в первых двух вариантах исполнения. В дальнейшем по тексту под названием «контроллер PVJ» понимается устройство Peridect-PVJ или Peridect-PVJ Light/i.
Система Peridect состоит из вибрационно-чувствительных датчиков (PDS), адресных модулей входов-выходов (PIO) и контроллеров PVJ. Сигналы от PDS по информационной магистрали поступают в контроллер PVJ, где на основе их анализа формируется тревожное извещение.
Преимуществом системы Peridect является возможность её применения для защиты не только гибких ограждающих конструкций, но и ограждений из бетона, кирпича, профлиста, и т.п.
Функциональные возможности «Бастион-2 – Peridect»
- Цветовое отображение состояния датчиков, модулей, входов, выходов и контроллера на графическом плане объекта;
- отображение событий от датчиков PDS, модулей PIO и контроллера PVJ;
- отображение расстояния от начала соответствующего участка периметра до сработавшего датчика PDS в сообщениях о тревоге;
- отображение места возникновения тревоги от датчика PDS на графическом плане охраняемого объекта;
- индикация потери связи и неисправностей датчиков PDS, модулей PIO и контроллера PVJ;
- отображение текущего уровня сигнала от датчика PDS по запросу оператора;
- групповая постановка и снятие с охраны датчиков PDS, входящих в периметр;
- разграничение доступа к настройкам модуля интеграции в зависимости от уровня полномочий оператора.
«Бастион-2 – Peridect»: управление датчиками PDS
Управление датчиками PDS осуществляется с помощью контекстного меню пиктограммы датчика. В «Бастион-2 – Peridect» реализованы следующие команды управления:
- Взятие на охрану, снятие с охраны – в текущей версии взятие и снятие с охраны осуществляется только группами (сегментами периметра).
- Запрос уровня сигнала – осуществляет вывод текущего уровня сигнала от датчика.
- Подтверждение событий – служит для подтверждения тревожных событий, пришедших от соответствующего датчика.
«Бастион-2 – Peridect»: управление сегментами периметра
Управление сегментами периметра в «Бастион-2 – Peridect» осуществляется аналогично. Доступные команды:
- Взятие на охрану, снятие с охраны – управление режимом работы выбранного периметра и входящих в него датчиков PDS. В снятом с охраны состоянии, вместо событий «Внимание» и «Тревога» приходит событие «Не готов». Это событие не отображается на линии периметра.
- Подтверждение событий – служит для подтверждения тревожных событий, пришедших от периметра. При наличии неподтверждённых тревожных сообщений, пиктограмма периметра будет отображать тревогу независимо от текущего состояния датчиков, входящих в периметр.
«Бастион-2 – Peridect»: управление выходами системы Peridect
Управление выходами системы Peridect возможно одним из следующих способов:
- по командам, поступающим из «Бастион-2 – Peridect»;
- по тревоге от датчиков внутренней логикой контроллера PVJ.
Одновременное управление и с компьютера, и внутренней логикой - невозможно. Режим управления определяется параметром «Pctimeout», устанавливаемым при настройке PVJ с помощью ПО, поставляемого производителем СЗП Peridect.
Варианты подключения СЗП Peridect к серверам оборудования АПК «Бастион-2»
Имеется два варианта подключения контроллеров PVJ к серверу оборудования:
При подключении контроллера PVJ по интерфейсу RS232 напрямую к COM-порту компьютера к каждому COM-порту сервера оборудования АПК «Бастион-2» может быть подключен только один контроллер PVJ.

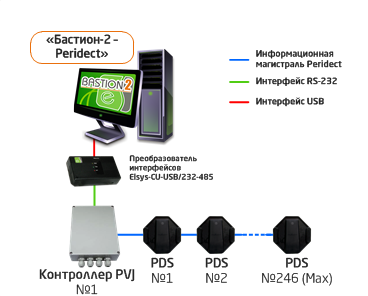

«Бастион-2 – Peridect». Напрямую к одному COM-порту сервера оборудования АПК «Бастион-2» может быть подключен только один контроллер PVJ
Для подключения нескольких приборов к одному COM-порту необходимо использовать преобразователи интерфейсов. В этом случае к одному COM-порту сервера оборудования может быть подключено не более 16 контроллеров PVJ.

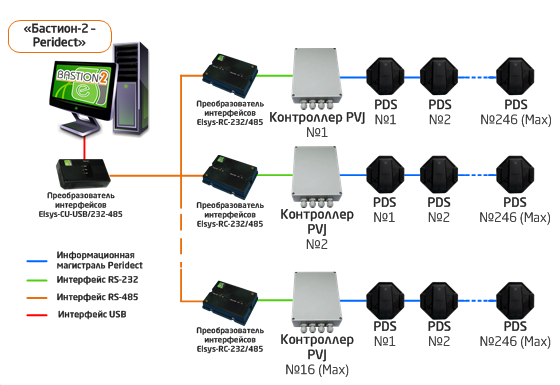

«Бастион-2 – Peridect». Структурная схема подключения нескольких контроллеров PVJ к одному COM-порту сервера оборудования АПК «Бастион-2»
Лицензирование «Бастион-2 – Peridect»
Одна лицензия модуля интеграции «Бастион-2 – Peridect» предоставляет право на работу с одним контроллером PVJ и обеспечивает интеграцию системы защиты периметра протяженностью до 1200 метров. Интеграция системы охраны периметра, включающей в себя несколько контроллеров PVJ, обеспечивается приобретением соответствующего количества экземпляров лицензий «Бастион-2 – Peridect».
