«Бастион-2 – С2000» (исп.10) – модуль интеграции, предназначенный для мониторинга событий в системах охранной и пожарной сигнализации и управления режимами охраны в системах охранной сигнализации на основе приемно-контрольных приборов (ПКП), совместимых с пультами серии С2000. Поддерживает до 10 адресуемых приборов.

Драйвер «Бастион-2 – С2000» поддерживает обработку и отображение событий системы, управление состоянием охраны зон, разделов и групп разделов, работу с персональными идентификаторами пользователей.

«Бастион-2 – С2000» обеспечивает импорт структуры системы С2000 из файла конфигурации, подготовленного стандартными программными средствами конфигурации ПКУ серии С2000 производителя оборудования, а так же экспорт рабочего файла конфигурации, дополненного информацией о пользователях системы с привязкой к аппаратным уровням доступа. Приборы объединяются в сеть по двухпроводному интерфейсу RS-485 в соответствии с рекомендациями производителя оборудования. Сеть приборов подключается к COM-порту компьютера по интерфейсу RS-232 через пульт C2000 или С2000М. Наличие пульта в каждой подсети RS-485 обязательно для обеспечения работы модуля «Бастион-2 – С2000».

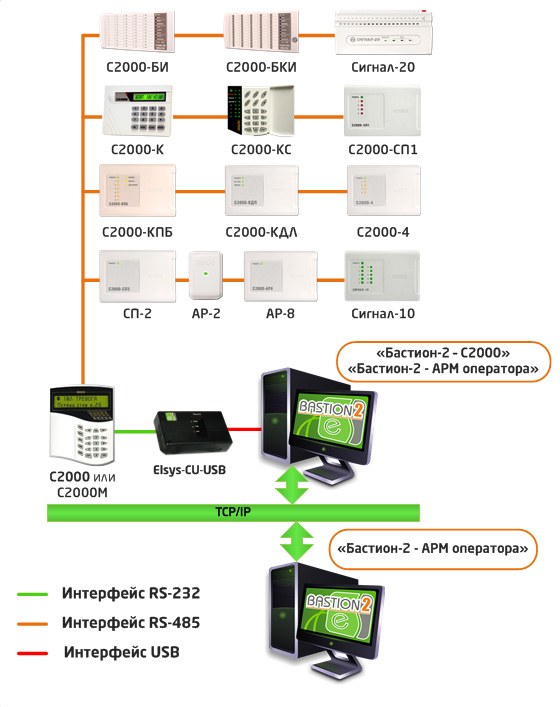

«Бастион-2 – С2000». Структурная схема интеграции охранной-пожарной сигнализации на базе приборов С2000

Функциональные возможности «Бастион-2 – С2000»

Драйвер «Бастион-2 – С2000» обеспечивает:

• работу с ПКУ С2000 / С2000М в режиме «Компьютер»;
• мониторинг событий, формируемых приборами и ПКУ С2000, а также сообщений о потере и восстановлении связи с оборудованием;
• централизованное управление режимами охраны (взятие / снятие шлейфов сигнализации (ШС), разделов или групп разделов с охраны, сброс тревоги);
• вывод на монитор оператора тревожных и штатных событий для оперативного реагирования, а также их сохранение в базе данных для последующего формирования отчётов и анализа ситуаций;
• отображение состояний контролируемых устройств системы на планах объекта с возможностью управления состоянием из контекстного меню пиктограмм устройств;
• загрузку готовой конфигурации аппаратных средств системы из файла конфигурации ПКУ С2000, подготовленного стандартными программными средствами производителя оборудования;
• привязку персональных идентификаторов (карты доступа, PIN коды) пользователей, имеющих полномочия управления режимами охраны, к аппаратным уровням доступа, созданным в конфигурации ПКУ;
• выгрузку файла конфигурации, дополненного сведениями о персональных идентификаторах и предназначенного для загрузки в ПКУ С2000 программными средствами производителя оборудования.

Модулем интеграции «Бастион-2 – С2000» не поддерживаются приборы системы контроля и управления доступом «С2000-2» и клавиатура С2000-КС в режиме ПКУ.

Инициализация параметров ПКУ С2000 и линейных ПКП средствами драйвера не поддерживается.

Объединение нескольких пультов и линий связи RS-485 в единую систему для управления режимами работы с клавиатур и считывателей, не относящихся к управляемой подсистеме, в текущей версии АПК «Бастион-2»не поддерживается.

Особенности «Бастион-2 – С2000»

Конфигурация модуля интеграции должна полностью соответствовать аппаратной конфигурации системы, хранящейся в ПКУ С2000. Правильно настроенная аппаратная часть системы должна полностью функционировать при отсутствии связи с АПК «Бастион-2».

Для настройки оборудования следует использовать соответствующее программное обеспечение производителя оборудования.

Драйвер обеспечивает экспорт текущей конфигурации системы, включающий информацию о назначенных персональных идентификаторах пользователей, в текстовый файл для его последующей загрузки в ПКУ С2000 или С2000М.

Лицензирование «Бастион-2 – С2000»

Количество адресуемых приборов, обслуживаемых драйвером, соответствует приобретенной лицензии.

Для удобства комплектации системы и минимизации затрат на реализацию проектов предусмотрено четыре типа лицензий:

• Бастион-2 – С2000 (исп.4) – поддерживает до 4 адресуемых приборов;
• Бастион-2 – С2000 (исп.10) – поддерживает до 10 адресуемых приборов;
• Бастион-2 – С2000 (исп.20) – поддерживает до 20 адресуемых приборов;
• Бастион-2 – С2000 (исп.127) – поддерживает до 127 адресуемых приборов.

Если количество адресуемых приборов в системе больше, чем позволяет подключить одна лицензия, возможна запись в ключ двух и более лицензий, при этом количество приборов, поддерживаемое этими лицензиями, суммируется.

При запуске модуля интеграции выполняется проверка числа приборов, разрешенных лицензией, и его сравнение с количеством фактически подключенного оборудования. Способ подключения приборов к ПК лицензионной политикой не регламентируется.

Например, при необходимости использования в системе охранной сигнализации 120 адресуемых ПКП, возможна организация их подключения как к одному последовательному порту сервера оборудования через один ПКУ серии С2000, так и к 10 последовательным портам одного или нескольких серверов оборудования через 10 ПКУ, суммарно обслуживающих 120 ПКП. Любую рассмотренную конфигурацию позволяет реализовать одна лицензия «Бастион-2 – С2000 исп.127» или шесть лицензий «Бастион-2 – С2000 исп.20».
