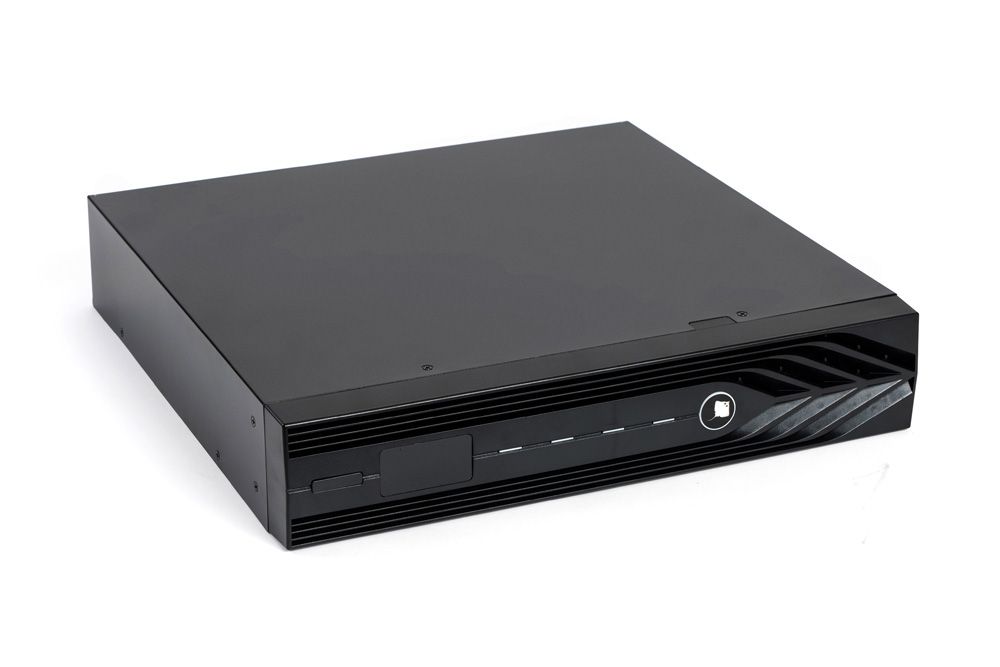

Батарейный блок SKAT BC 36/18S RACK

Батарейный блок SKAT BC 36/18S RACK

Изделие SKAT BC 36/18S RACK предназначено для совместной работы с источниками бесперебойного питания SKAT-UPS 1500 RACK+3x9Ah и SKAT-UPS 1500 RACK+3x9Ah исп.Е и размещается в 19” телекоммуникационных шкафах или стойках. Изделие предназначено для эксплуатации в закрытом помещении.

Батарейный блок для SKAT-UPS 1500 RACK+3x9Ah и SKAT-UPS 1500 RACK+3x9Ah исп.Е используется для обеспечения бесперебойным питанием оборудования, используемого, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах.

К одному источнику бесперебойного питания (далее по тексту — ИБП) можно подключить от одного до четырех батарейных блоков (далее по тексту — ББ).

Изделие имеет современный дизайн и обладает удобством и простотой обслуживания и эксплуатации.

Конструкция корпуса позволяет устанавливать изделие в горизонтальном положении (в 19” телекоммуникационные шкафы и стойки, используются установочные кронштейны). Высота корпуса — 2U.

Таблица расчета и времени резерва

Время резервной работы при 100% нагрузке, минут

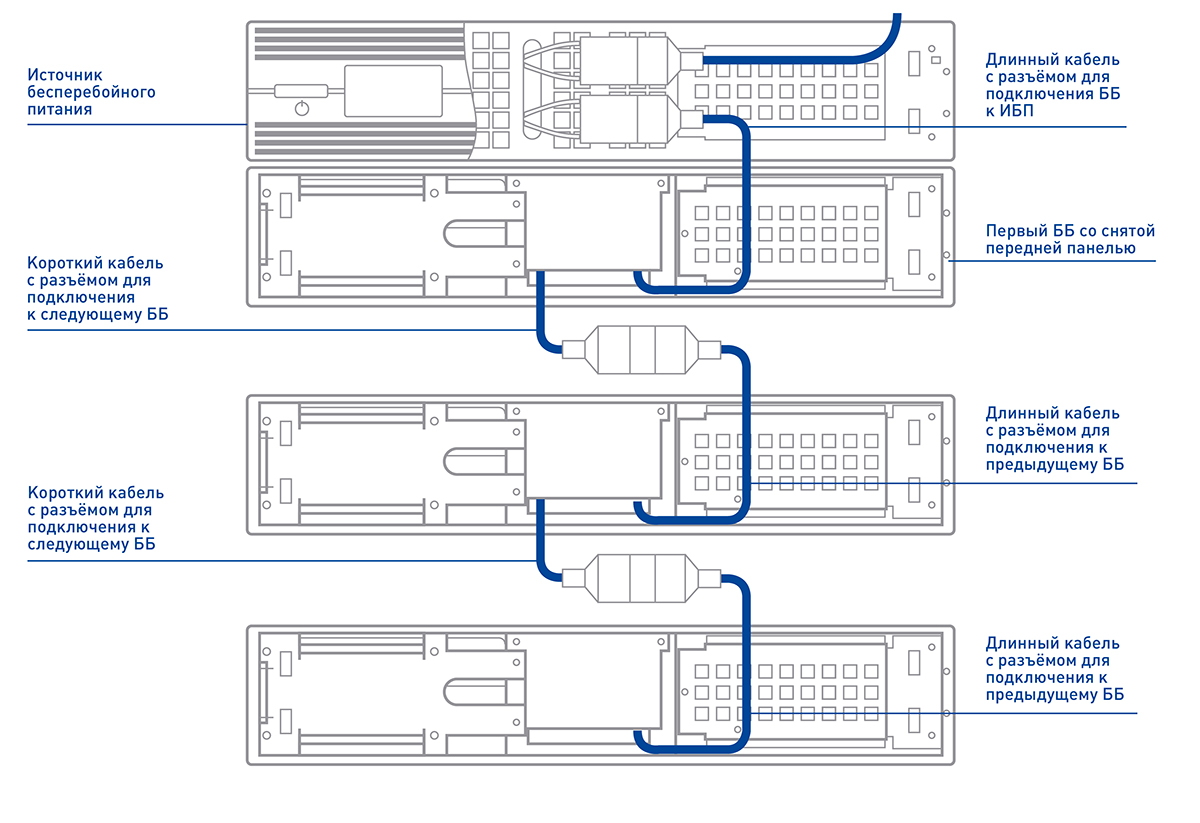

Схема подключения к ИБП нескольких батарейных блоков

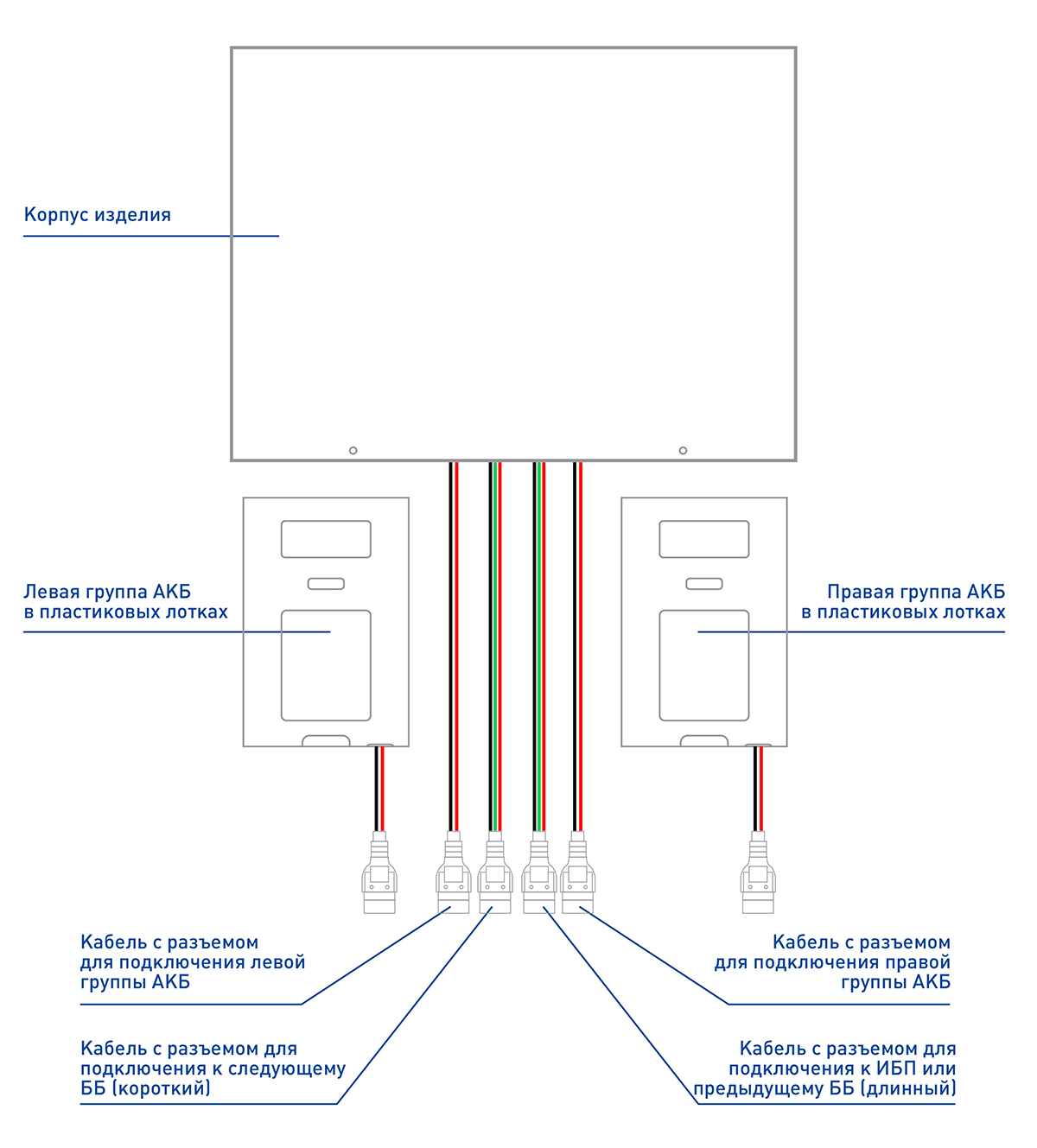

Демонтаж и замена АКБ назначение кабелей подключения

№ пп		Наименование параметра			Значение параметра
1		Диапазон входного напряжения			150...285 В
2		Номинальная частота входного напряжения (авто- определение)			50 / 60 Гц
з		Ток заряда АКБ			1,4 А
4		Номинальное напряжение батарейного блока			36 В
5		Напряжение заряда АКБ			41,1±1 В
6		Режим заряда АКБ			CV
7		Ток утечки, не более			100 мкА
8		Степень защиты оболочкой по ГОСТ 14254-2015			ІР20
9		Габаритные размеры ШхГхВ, не более	без упаковки и кронштейнов		440 х 430 х 88 мм
			В упаковке		560 х 565 х 205 мм
10		Macca, HETTO (БРУТТО), не более			22,0 (24,5) кг
11		Количество АКБ в отсеке			3 шт
12		Количество отсеков для размещения АКБ в изделии			2 шт
13		Время заряда до 90% емкости			8 часов
14		Номинальный ток плавкого предохранителя АКБ (быстрый предохранитель)			60 А
15		Защита по входу — выключатель защитный			3 А
16		Поддержка горячей замены АКБ			да
17		Диапазон рабочих температур			0...+40 °С
18		Относительная влажность воздуха (без конденсации), не более			90 %
		Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В, емкостью 9Ач
		ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.)
