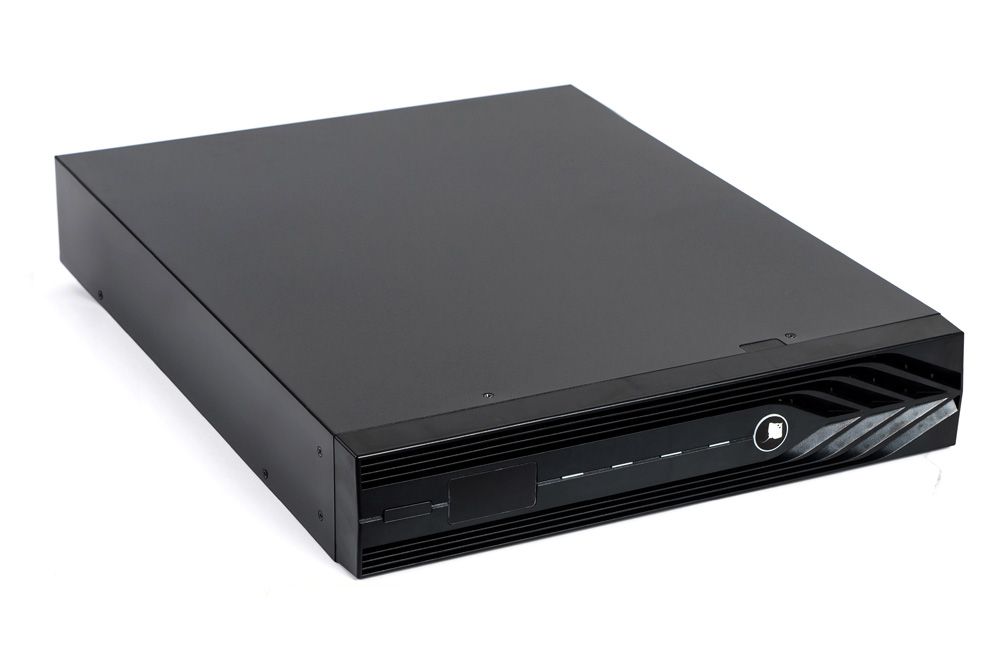

Изделие SKAT BC 48/18S RACK предназначено для совместной работы с источником бесперебойного питания SKAT-UPS 2000 RACK+4X9Ah и размещается в 19” телекоммуникационных шкафах или стойках. Изделие предназначено для эксплуатации в закрытом помещении.
Батарейный блок для SKAT-UPS 2000 RACK+4x9Ah используется для обеспечения бесперебойным питанием оборудования, используемого, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах.
К одному источнику бесперебойного питания (далее по тексту — ИБП) можно подключить от одного до четырех батарейных блоков (далее по тексту — ББ).
Изделие имеет современный дизайн и обладает удобством и простотой обслуживания и эксплуатации.
Конструкция корпуса позволяет устанавливать изделие в горизонтальном положении (в 19” телекоммуникационные шкафы и стойки, используются установочные кронштейны). Высота корпуса — 2U.
Таблица расчета и времени резерва
Время резервной работы при 100% нагрузке, минут
| Встроенные АКБ | + 1 батарейный блок | + 2 батарейных блока | + 3 батарейных блока | + 4 батарейных блока |
| 3 мин | 15 мин | 30 мин | 45 мин | 1 ч |
Схема подключения к ИБП нескольких батарейных блоков
Демонтаж и замена АКБ назначение кабелей подключения
| № п/п | Наименование параметра | Значение параметра |
| 1 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В, емкостью 9Ач | |
| 2 | Диапазон входного напряжения, в | 150…285 |
| 3 | Номинальная частота входного напряжения (авто-определение), Гц | 50 / 60 |
| 4 | Защита по входу — выключатель защитный автоматический, А | 3 |
| 5 | Напряжение заряда АКБ, В | 54,8±1 |
| 6 | Режим заряда АКБ | CV |
| 7 | Ток заряда АКБ, А | 1,4 |
| 8 | Ток утечки, мкА, не более | 100 |
| 9 | Количество АКБ в отсеке шт. | 4 |
| 10 | Количество отсеков для размещения АКБ в изделии, шт. | 2 |
| 11 | Номинальное напряжение батарейного блока, В | 48 |
| 12 | Время заряда до 90% емкости, час | 8 |
| 13 | Номинальный ток плавкого предохранителя АКБ (быстрый предохранитель), А | 60 |
| 14 | Поддержка горячей замены АКБ | да |
| 15 | Габаритные размеры ШхГхВ, не более, мм (без упаковки и кронштейнов / в упаковке) | 440х556х88 / 560х850х205 |
| 16 | Масса, НЕТТО (БРУТТО), кг, не более | 27,9 (30,0) |
| 17 | Диапазон рабочих температур, С | 0…+40 |
| 18 | Относительная влажность воздуха (без конденсации), %, не более | 90 |
| Внимание! не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | ||
| 19 | Степень защиты оболочкой по гост 14254-2015 | IP20 |
