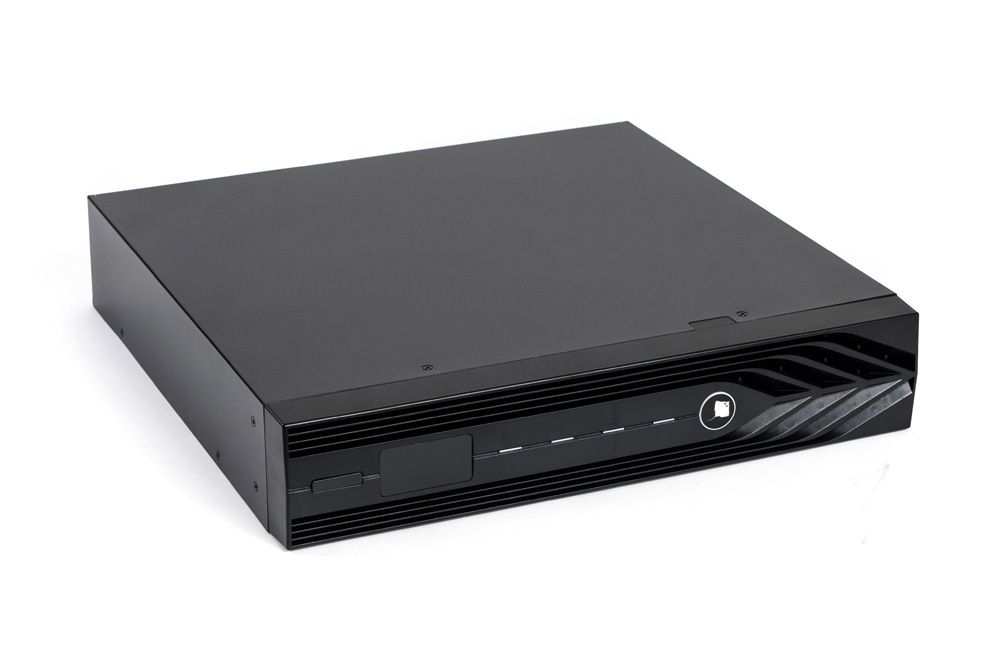

Батарейный блок для SKAT-UPS 3000-RACK-ON-6X9-E используется для обеспечения бесперебойным питанием оборудования, используемого, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах.
К одному источнику бесперебойного питания можно подключить от одного до четырех батарейных блоков.
Изделие имеет современный дизайн и обладает удобством и простотой обслуживания и эксплуатации.
Конструкция корпуса позволяет устанавливать изделие в горизонтальном положении (в 19” телекоммуникационные шкафы и стойки, используются установочные кронштейны). Высота корпуса — 2U.
Таблица расчета и времени резерва
Время резервной работы при 100% нагрузке, минут
| Встроенные АКБ | + 1 батарейный блок | + 2 батарейных блока | +3 батарейных блока | +4 батарейных блока |
| 3 мин | 15 мин | 30 мин | 45 мин | 1 ч |
| № п/п | Наименование параметра | Значение параметра | |
| 1 | Напряжение питающей сети ~ 220 В, частотой 50 ± 1 Гц, с пределами изменения, В | 150…285 | |
| 2 | Номинальная частота входного напряжения (автоопределение), Гц | 50 / 60 | |
| 3 | Номинальное напряжение, В | 72 | |
| Тип АКБ: герметичные свинцово–кислотные необслуживаемые, номинальным напряжением 12 В, емкостью 9 Ач | |||
| 4 | Напряжение заряда АКБ, В | 82,2 ± 1 | |
| 5 | Ток заряда АКБ, А | 1,4 | |
| 6 | Режим заряда АКБ | CV | |
| 7 | Время заряда АКБ до 90 % емкости, ч | 8 | |
| 8 | Количество отсеков для размещения АКБ, шт | 2 | |
| 9 | Количество АКБ в отсеке, шт | 6 | |
| 10 | Номинальный ток плавких предохранителей АКБ (быстрые предохранители 2 шт х 30 А) в каждом отсеке, А | 60 | |
| 11 | Защита по входу – предохранитель автоматический, А | 3 | |
| 12 | Поддержка горячей замены АКБ | да | |
| 13 | Ток утечки, мкА, не более | 100 | |
| 14 | Габаритные размеры, ШхГхВ, мм, не более | без упаковки и кронштейнов | 440х710х88 |
| в упаковке | 565х835х205 | ||
| 15 | Масса, НЕТТО (БРУТТО), кг, не более | 39,8 (43,0) | |
| 16 | Диапазон рабочих температур, °С | 0 … 40 | |
| 17 | Относительная влажность воздуха при 25 °С, %, не более | 90 | |
| ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т. п.) | |||
| 18 | Степень защиты оболочкой по ГОСТ 14254–2015 | IP20 | |
