SKAT BC 72/9 RACK-R09 предназначено для совместной работы с источником бесперебойного питания SKAT UPS 3000 RACK и размещается в 19” телекоммуникационных шкафах или стойках.
Батарейный блок для ИБП SKAT UPS 3000 RACK используется совместно с ИБП для обеспечения бесперебойным питанием оборудования, используемого, в частности: в средствах связи и сетях электроснабжения, в образовательной, финансовой и транспортной сфере, в структуре государственной безопасности, в научно-исследовательских центрах.
SKAT BC 72/9 RACK-R09 имеет современный дизайн и обладает удобством и простотой обслуживания и эксплуатации.

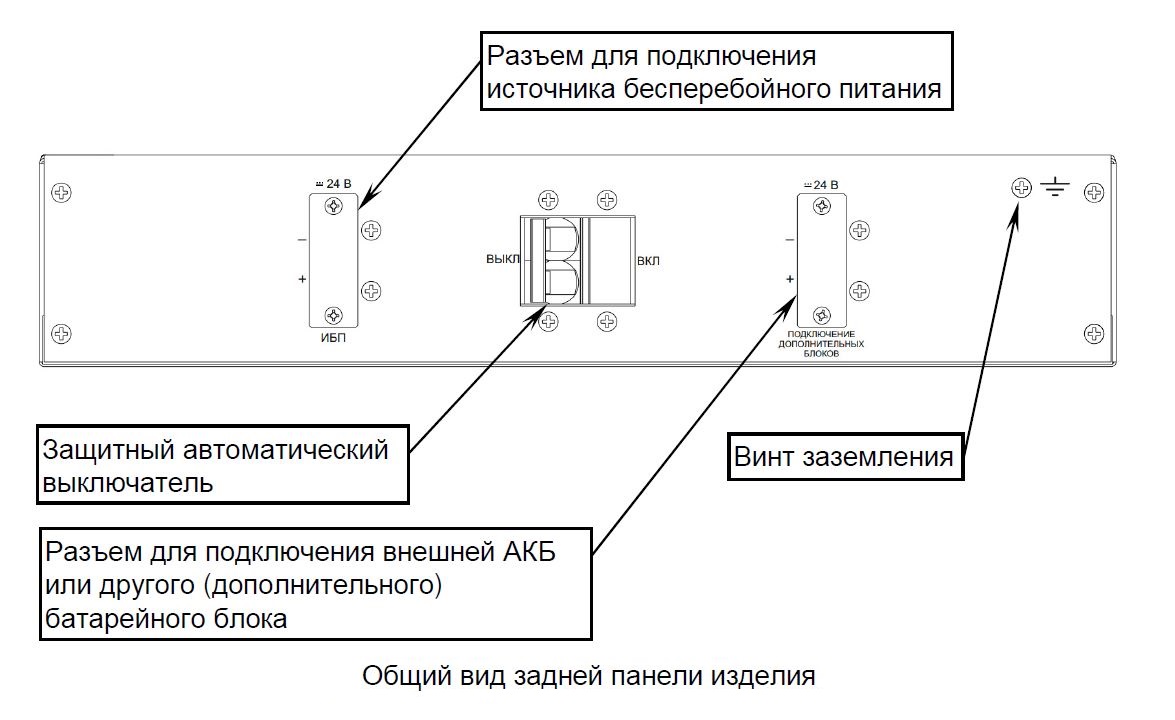

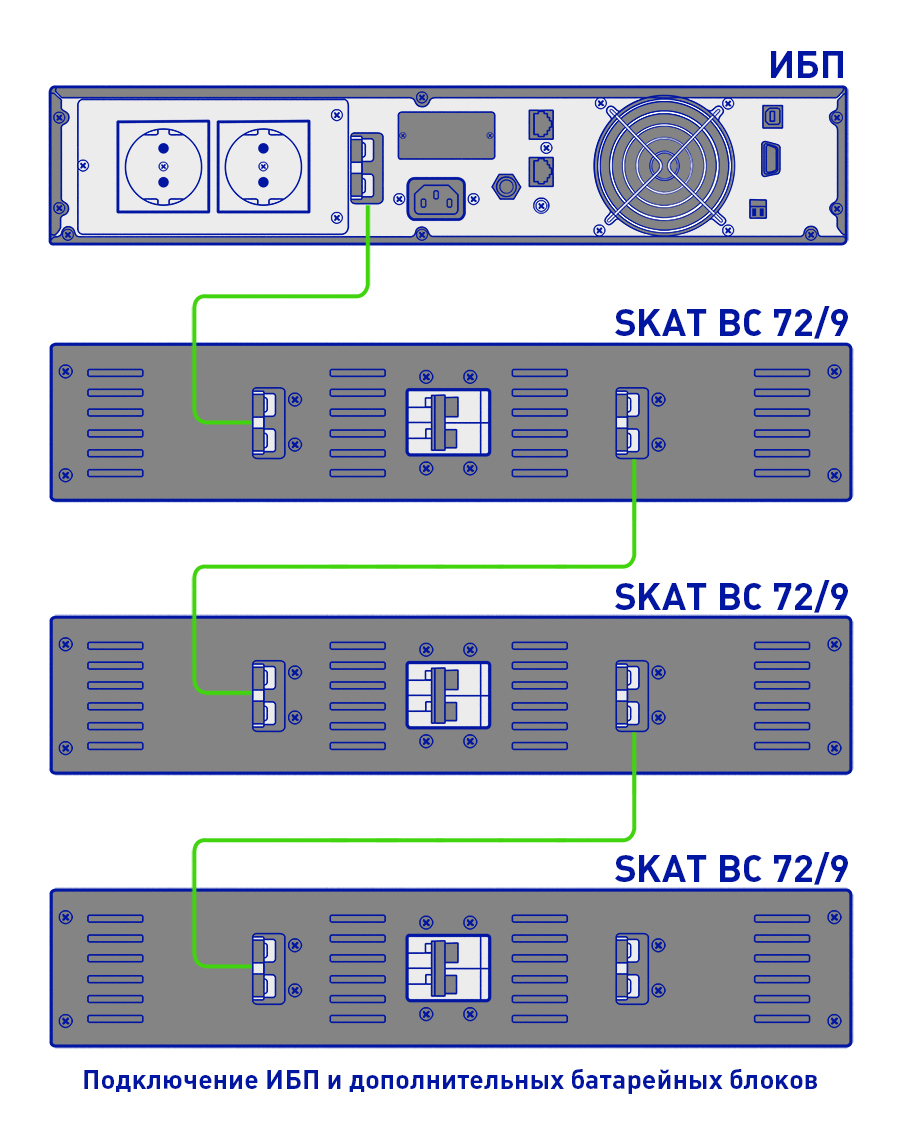

Встроенный двухполюсный автоматический выключатель обеспечивает защиту аккумуляторных батарей от короткого замыкания и перегрузки по току. Разъём для подключения дополнительных батарейных блоков позволяет наращивать время резервной работы источника бесперебойного питания.
Конструкция корпуса позволяет устанавливать изделие в горизонтальном положении (в 19” телекоммуникационные шкафы и стойки, используются установочные кронштейны). Высота корпуса — 2U.
Таблица примерного времени резерва
| Количество блоков соединенных параллельно | Нагрузка, ВА | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 500 | 1000 | 1500 | 2000 | 2500 | 3000 | ||||
| 1 (9 Ач) | 1 ч | 30 мин | 20 мин | 15 мин | 10 мин | 5 мин | |||
| 2 (18 Ач) | 2 ч | 1 ч | 40 мин | 30 мин | 20 мин | 10 мин | |||
| 3 (27 Ач) | 3 ч | 1 ч 30 мин | 1 ч | 40 мин | 30 мин | 20 мин | |||
| 4 (36 Ач) | 4 ч | 2 ч | 1 ч 20 мин | 1 ч | 40 мин | 30 мин | |||
| 5 (45 Ач) | 5 ч | 2 ч 30 мин | 1 ч 30 мин | 1 ч 10 мин | 50 мин | 40 мин | |||
| 1 | Номинальное выходное напряжение постоянного тока, В | 72 | |
| 2 | Номинальная ёмкость, Ач | 9 | |
| 3 | Тип АКБ: герметичные свинцово-кислотные необслуживаемые, номинальным напряжением 12 В | ||

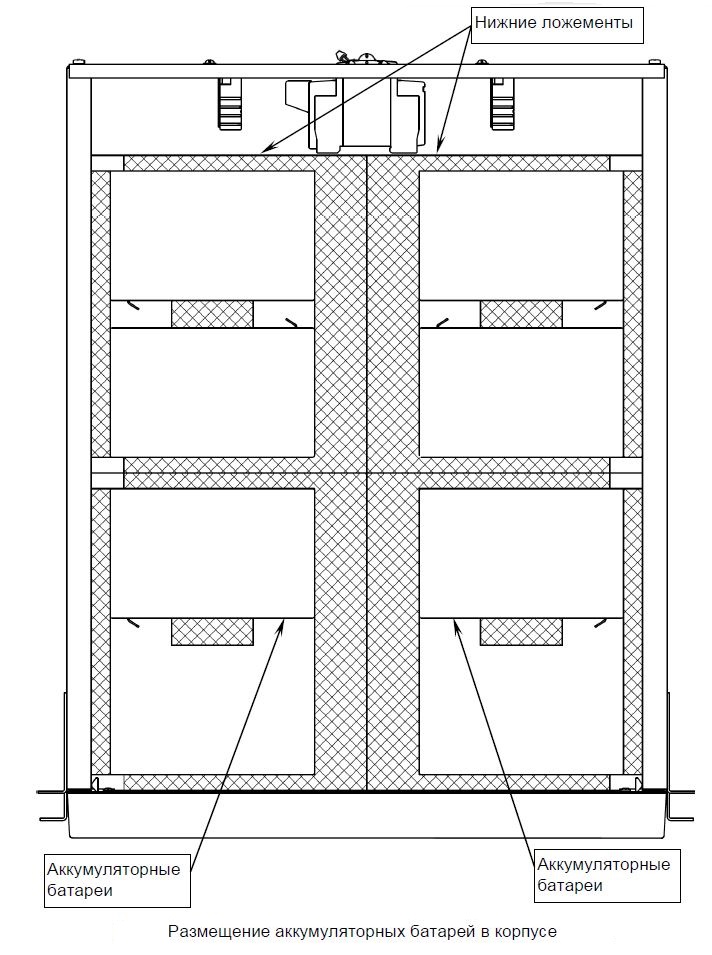

| 4 | Количество АКБ в изделии, шт. | 6 | |
| 5 | Номинальная ёмкость каждой АКБ, Ач | 9 | |
| 6 | Номинальный ток защитного автоматического выключателя, А | 40 | |
| 7 | Габаритные размеры ШхГхВ, мм, не более | без упаковки и кронштейнов | 441х580х87 |
| в упаковке | 665х470х115 | ||
| 8 | Масса, НЕТТО (БРУТТО), кг, не более | 23,1 (23,9) | |
| 9 | Диапазон рабочих температур, °С | 0…+40 | |
| 10 | Относительная влажность воздуха (без конденсации), %, не более | 90 | |
ВНИМАНИЕ! Не допускается наличие в воздухе токопроводящей пыли и паров агрессивных веществ (кислот, щелочей и т.п.) | |||
| 11 | Степень защиты оболочкой по ГОСТ 14254-2015 | IP20 | |
