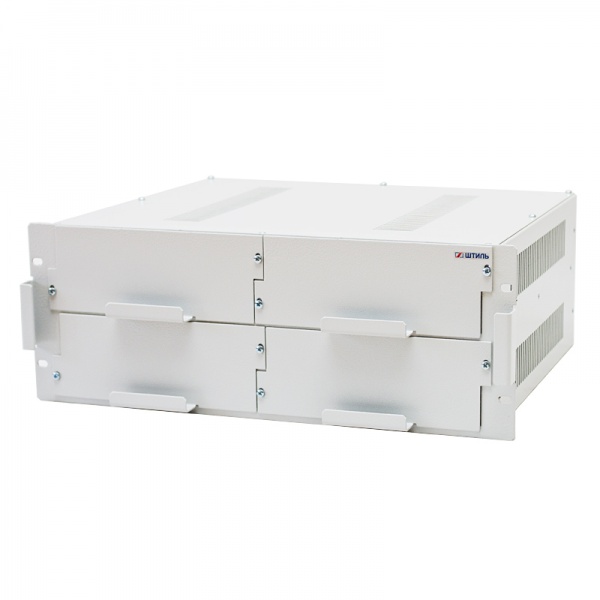

Батарейный модуль BMR-192-09-C предназначен для совместного использования с однофазными ИБП «Штиль» SR1106L, SR1110L и SR3110L стоечного исполнения мощностью 6 и 10 кВА. Устройство выполнено в виде прямоугольного контейнера, в котором установлены аккумуляторные батареи, обеспечивающие требуемое время автономной работы ИБП. Модуль и источник бесперебойного питания имеют одинаковый размер, благодаря чему устройство удобно и компактно размещается рядом с ИБП, образуя единую систему.
Номинальное напряжение группы АБ в модуле составляет 192 В. В нем установлено 16 аккумуляторных батарей 12 В емкостью по 9 Ач. Суммарная емкость батарей в модуле составляет 9 Ач. Поддерживается параллельное подключение батарейных модулей (до 6 шт.).
Ниже представлена таблица времени автономной работы ИБП SR1106L, SR1110L и SR3110L в зависимости от уровня нагрузки.
| Уровень нагрузки, % | 10 | 20 | 30 | 40 | 50 | 60 | 70 | 80 | 90 | 100 |
| Время автономной работы ИБП SR1106L, мин | 90 | 40 | 25 | 17 | 12 | 10 | 8 | 7 | 6 | 5 |
| Время автономной работы ИБП SR1110L и SR3110L, мин | 50 | 23 | 12 | 10 | 7 | 5 | 2 | 0 | 0 | 0 |
BMR-192-09-C имеет широкий функционал по контролю работы встроенных батарей:
- мониторинг состояния (напряжения блока, внутреннего сопротивление блока, температуры, тока, общего напряжения системы АБ);
- тестирование ёмкости;
- защиту от глубокого разряда (LVD);
- термокомпенсацию заряда.
Важной особенностью батарейного модуля является возможность замены аккумуляторных батарей без демонтажа самого устройства. Это достигается благодаря наличию фронтального доступа к выдвижным блокам аккумуляторных батарей. Модуль подсоединяется к ИБП через разъем TD50A «Андерсон».
Комплектация:
-
Батарейный модуль BMR-192-09-C - 1 шт.
-
Аккумуляторные батареи 12 В, 9 Ач - 16 шт.
-
Батарейный кабель TD50A-TD50A-1-2x6 - 1 шт.
-
Батарейный кабель TD50А-T-1-2х6 - 1 шт.
-
Руководство по эксплуатации - 1 шт.
Изделие поставляется в количестве 5 грузовых мест.
| Модель | BMR-192-09-C |
| Совместимость | ИБП SR1106L, SR1110L, SR3110L |
| Номинальное напряжение АБ, В | 192 |
| Емкость АБ, А*ч | 9 |
| Количество устанавливаемых АБ, шт. | 16 |
| Суммарная емкость устанавливаемых АБ, А*ч | 9 |
| Исполнение | рэковое |
| Высота, U | 4U |
| Функционал управления АБ | мониторинг состояния, тест ёмкости, защита от глубокого разряда (LVD), термокомпенсация заряда (опция) |
| Срок службы АБ, лет | 7 (в зависимости от условий эксплуатации) |
| Тип разъема для подключения к ИБП | TD50A |
| Размер без упаковки (ШхВхГ), мм | 483х178х400 |
| Масса, кг | 57 |
| Диапазон температуры окружающей среды, °С | 5 ... 40 |
| Диапазон температуры окружающей среды при транспортировке и хранении, °С | -20 ~ +40 |
| Относительная влажность воздуха, % | 95 |
| Гарантийный срок, мес | 12 |
