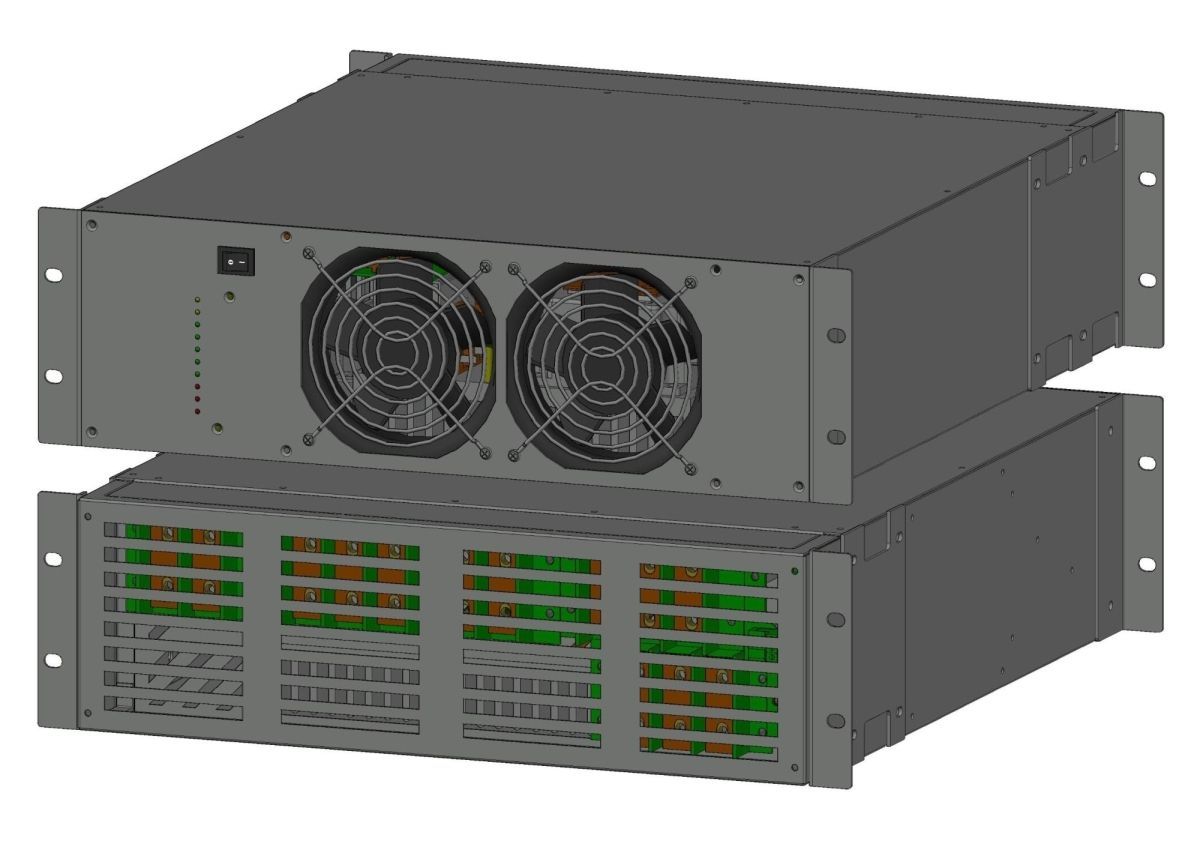

Байпас BP-48(60)/380B-120000ВА-3U предназначен для работы в составе инверторных систем на базе модулей серий 2500ВА и 4000ВА с прошивкой CAN 125. Они обеспечивают надежное бесперебойное электропитание различной электронной аппаратуры и средств связи, формируя трехфазное переменное напряжение 3х400/230В, 50 Гц при нагрузке до 120 кВА (96 кВт).
Байпасы оснащены принудительным воздушным охлаждением с интеллектуальной регулировкой скорости вентиляторов в зависимости от температуры радиатора и нагрузки. Срок службы вентиляторов составляет до 70 000 часов, что гарантирует долговечность и стабильность работы оборудования.
Силовая часть построена на основе симисторных модулей и управляется микропроцессорной системой с ПЛИС, что обеспечивает высокую точность и надежность переключений. Поддерживаются два силовых ввода:
- Сеть AC 3х400/230В, 50 Гц
- Инверторная система с аналогичной трехфазной конфигурацией.
Байпас автоматически контролирует параметры напряжения и частоты по каждому вводу и переключает нагрузку согласно запрограммированным алгоритмам. Время переключения между источниками составляет всего 5–10 мс, что обеспечивает безобрывное питание оборудования.
Для расширенного управления поддерживается приоритетный режим выбора источника питания, а также специальный режим работы только от сети при обесточенной инверторной системе. Дополнительно предусмотрено ручное управление по внешним “сухим” контактам для перевода нагрузки напрямую на сеть или инвертор.
Совместно с устройством контроля и управления (УКУ) реализуется полный мониторинг всех параметров: уровней напряжения, частоты, состояния синхронизации, мощности, температуры и аварийных режимов. Поддерживаются современные протоколы связи — RS485 (ModBus RTU), Ethernet (SNMP v1, ModBus TCP, HTTP) — и визуальный контроль через ЖКИ-дисплей.
Байпас BP-48(60)/380B-120000ВА-3U — это надежное и интеллектуальное решение для обеспечения бесперебойного электропитания, полностью совместимое с инверторными системами высокой мощности.
Приобретайте продукцию ФОРПОСТ непосредственно у производителя через наших представителей. Наши инженеры с более чем 20-летним опытом работы в сфере источников бесперебойного питания готовы дать вам консультации. Мы оказываем услуги в городах по всей России, таких как Москва, Санкт-Петербург, Новосибирск, Екатеринбург, Казань, Владивосток, Краснодар, Самара, Омск и других.
Продукция ФОРПОСТ, является аналогами оборудования брендов Eltek, CE+T (TSI Bravo), Штиль, HVR.
Другие трехфазные байпасы:
- BP-110/380B-75000BA-3U
- BP-220/380B-75000BA-3U
- BP-48(60)/380B-30000BA-3U
| Номинальное входное напряжение постоянного тока (питание байпаса), В | 48(60) |
| Номинальное выходное напряжение переменного тока, В | 3х400/230В |
| Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А | 200 |
| Вид охлаждения | принудительное |
| Диапазон входного напряжения постоянного тока, В | 40…72 |
| Диапазон выходного напряжения переменного тока (при работе от сети), В | 3х400/230В±15% |
| Диапазон выходного напряжения переменного тока (при работе от инверторной системы) | 3х400/230В ± 2% |
| Номинальная выходная мощность, кВА | 120 |
| Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее | 0,99 |
| Время переключения питания нагрузки с одного ввода на другой, не более | 10 мс |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483 х 490 х 133 (3U) |
| Масса, не более кг | 20 |
| Номинальное входное напряжение постоянного тока (питание байпаса), В | 48(60) |
| Номинальное выходное напряжение переменного тока, В | 3х400/230В |
| Максимальный длительный фазный ток, потребляемый от сети переменного тока (при максимальной нагрузке), не более, А | 200 |
| Вид охлаждения | принудительное |
| Диапазон входного напряжения постоянного тока, В | 40…72 |
| Диапазон выходного напряжения переменного тока (при работе от сети), В | 3х400/230В±15% |
| Диапазон выходного напряжения переменного тока (при работе от инверторной системы) | 3х400/230В ± 2% |
| Номинальная выходная мощность, кВА | 120 |
| Коэффициент полезного действия (при Pн ≥ 0.1Pном) , не менее | 0,99 |
| Время переключения питания нагрузки с одного ввода на другой, не более | 10 мс |
| Гарантийный срок, мес | 36 |
| Срок службы, лет | 20 |
| Исполнение | 19’’ |
| Габаритные размеры (ШхГхВ), мм | 483 х 490 х 133 (3U) |
| Масса, не более кг | 20 |
